샘소나이트 캐리어 바퀴를 수리하기 - 2단계 : 캐리어바퀴를 새바퀴로 교체 수리완료 (samsonite carrier repair by myself - 2 -)

샘소나이트 캐리어 바퀴를 수리하였습니다.

기준에 돌아가지 않는 바퀴는 1편에서 제거하였으며
드뎌 새로운 우레탄 바퀴로 교체를 진행하였습니다.

비용은 약 2만원가량과 저의 열정을 조금 사용하였습니다.

그럼 샘소나이트 캐리어에 새로운 바퀴를 달아 볼까요?

- 준비물 -

1) 쇠톱
2) 일자 드라이버 작은거, 십자드라이버
3) 11mm 스페너 또는 플라이어 렌치 또는 롱노우즈 렌치
4) 새로운 바퀴
5) 커터칼

6) 바닥에 깔 신문지

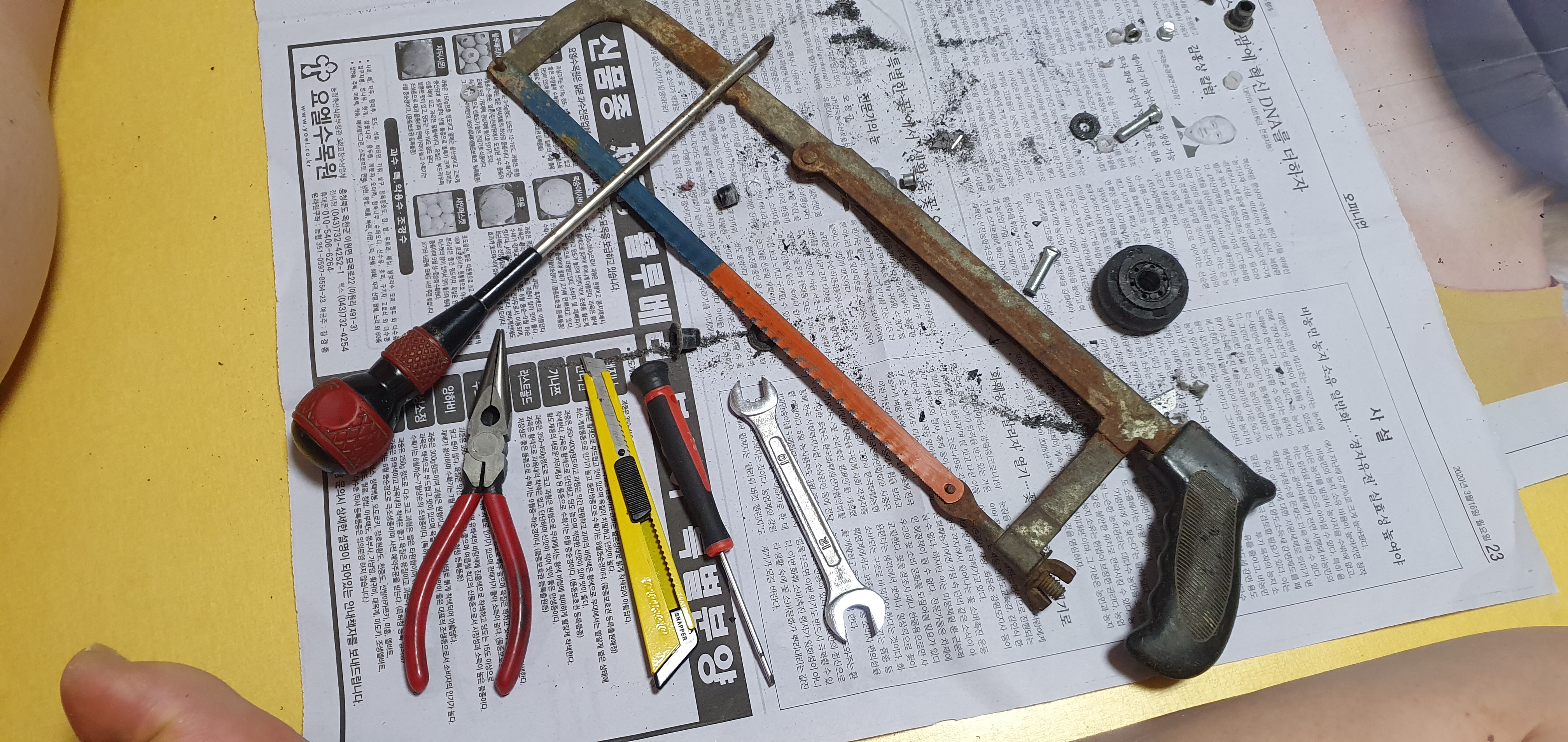

캐리어 바퀴를 바꾸기 위해 필요한 공구들



그럼 우선 기존 캐리어 바퀴를 빼봅시다.
1편에서 바퀴는 통째로 빼내었는데..

https://junabba.tistory.com/109

샘소나이트 캐리어 바퀴를 수리하기 - 1단계 : 기존 샘소나이트 캐리어에 고장난 바퀴 를 분해하자!

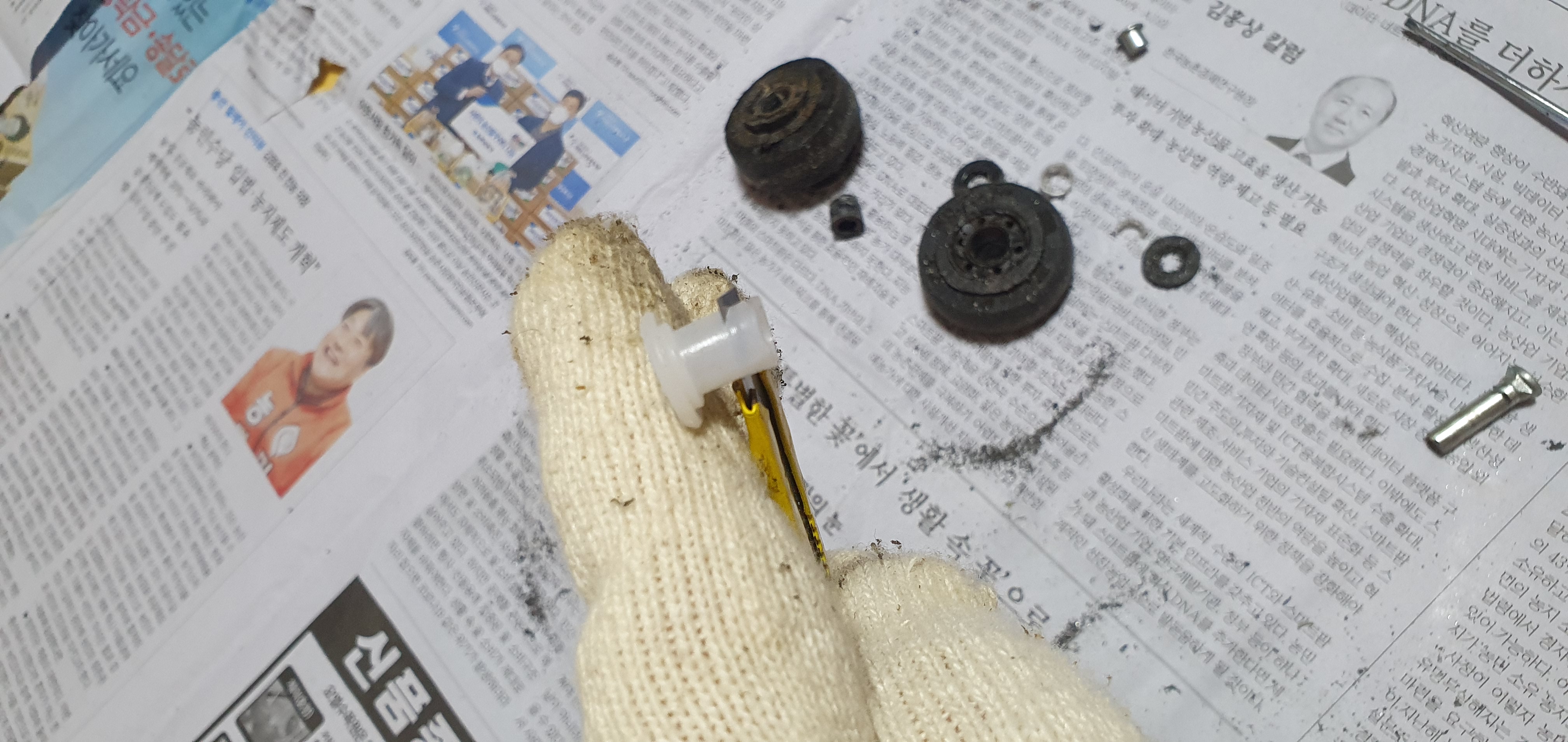

이젠 통째로 있는 바퀴틀에서 바퀴를 제거해야합니다.

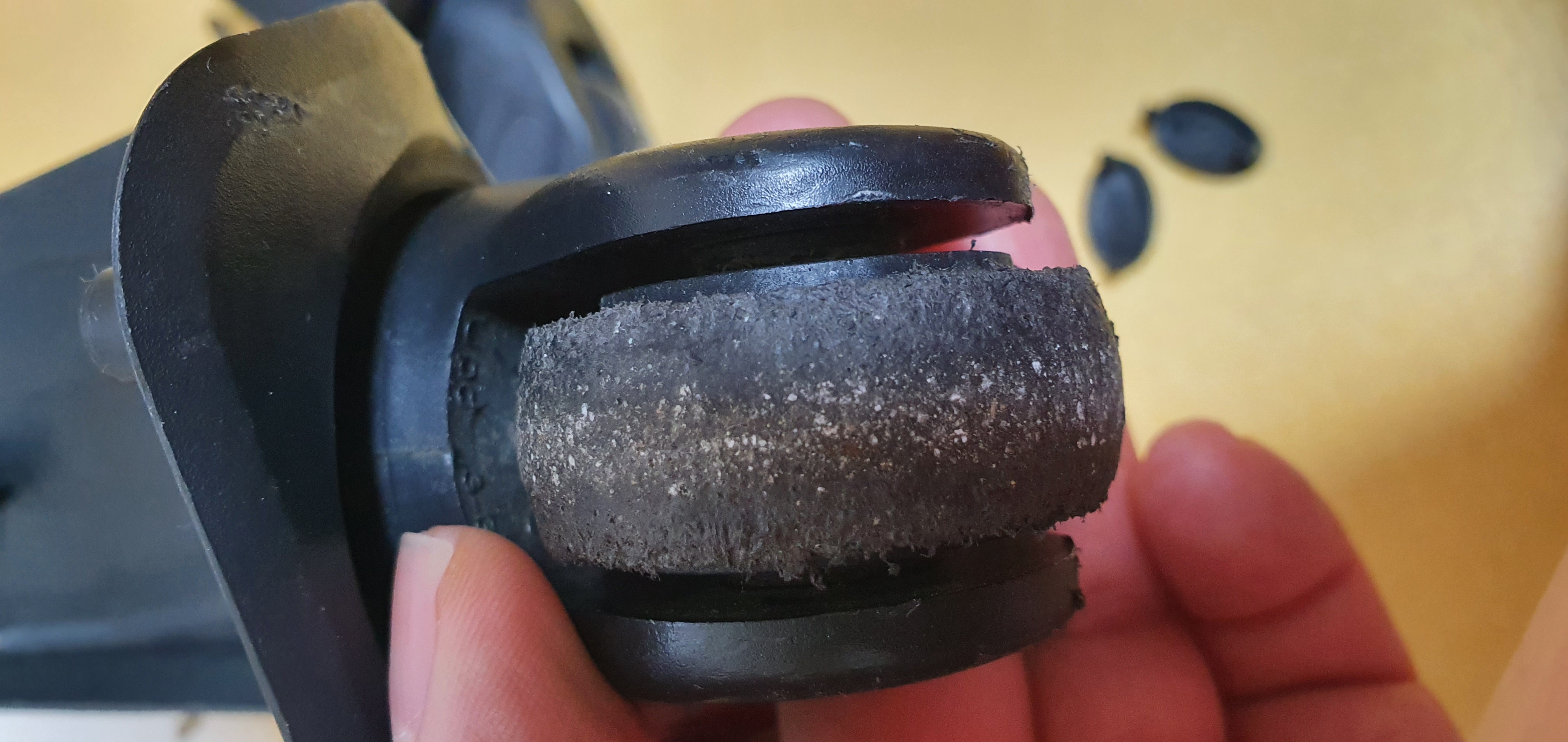

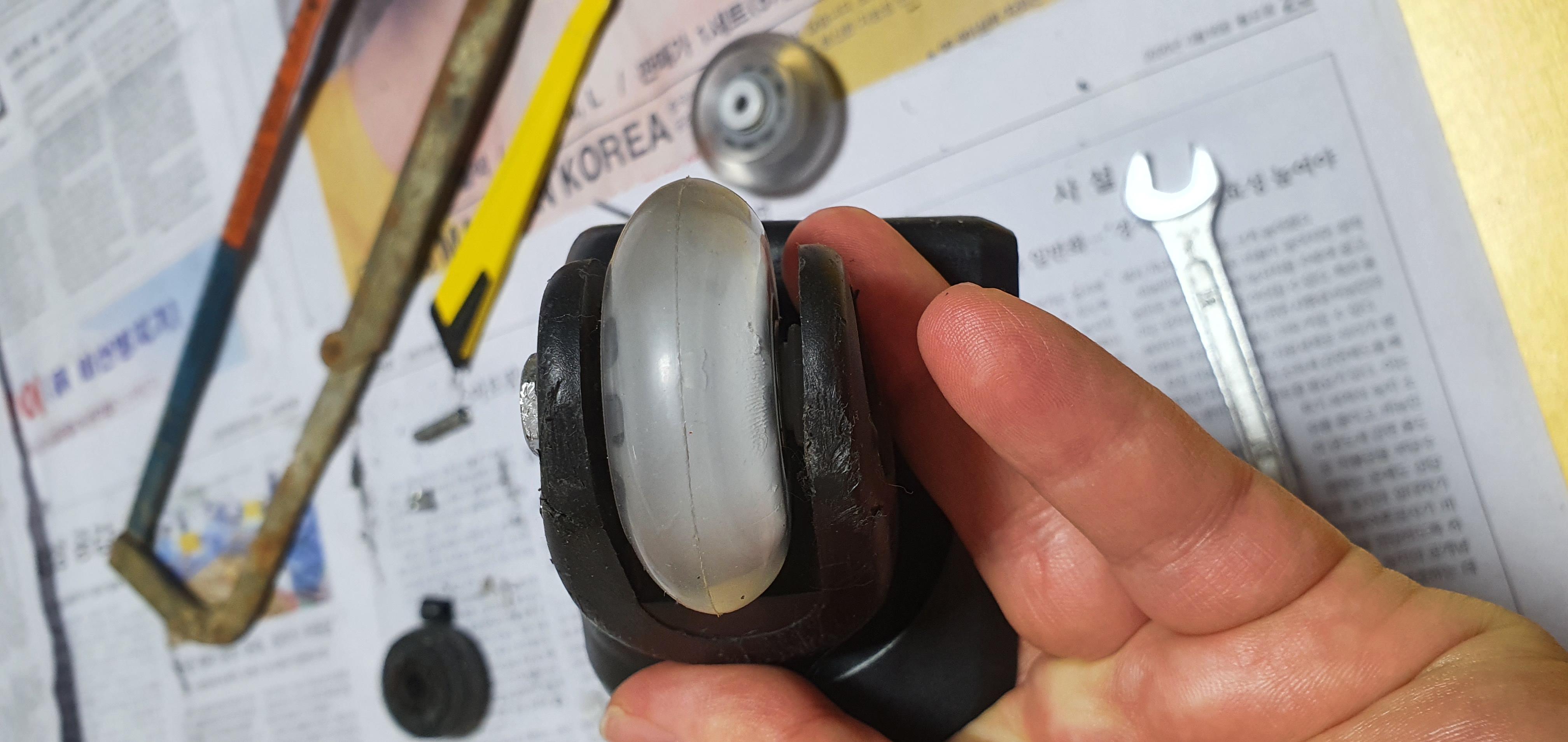

샘소나이트 캐리어 고장난 바퀴



새로 구매한 우레탄 바퀴에서

바퀴와 볼트 너트만 제거를 한다.

이바퀴는 보통 돌돌이라고 하는 이사할때 쓰는 바퀴선반에 달려 있는 바퀴이다.

이 바퀴만 가지고 이제 캐리어에 바퀴 교체를 진행할 것이다.

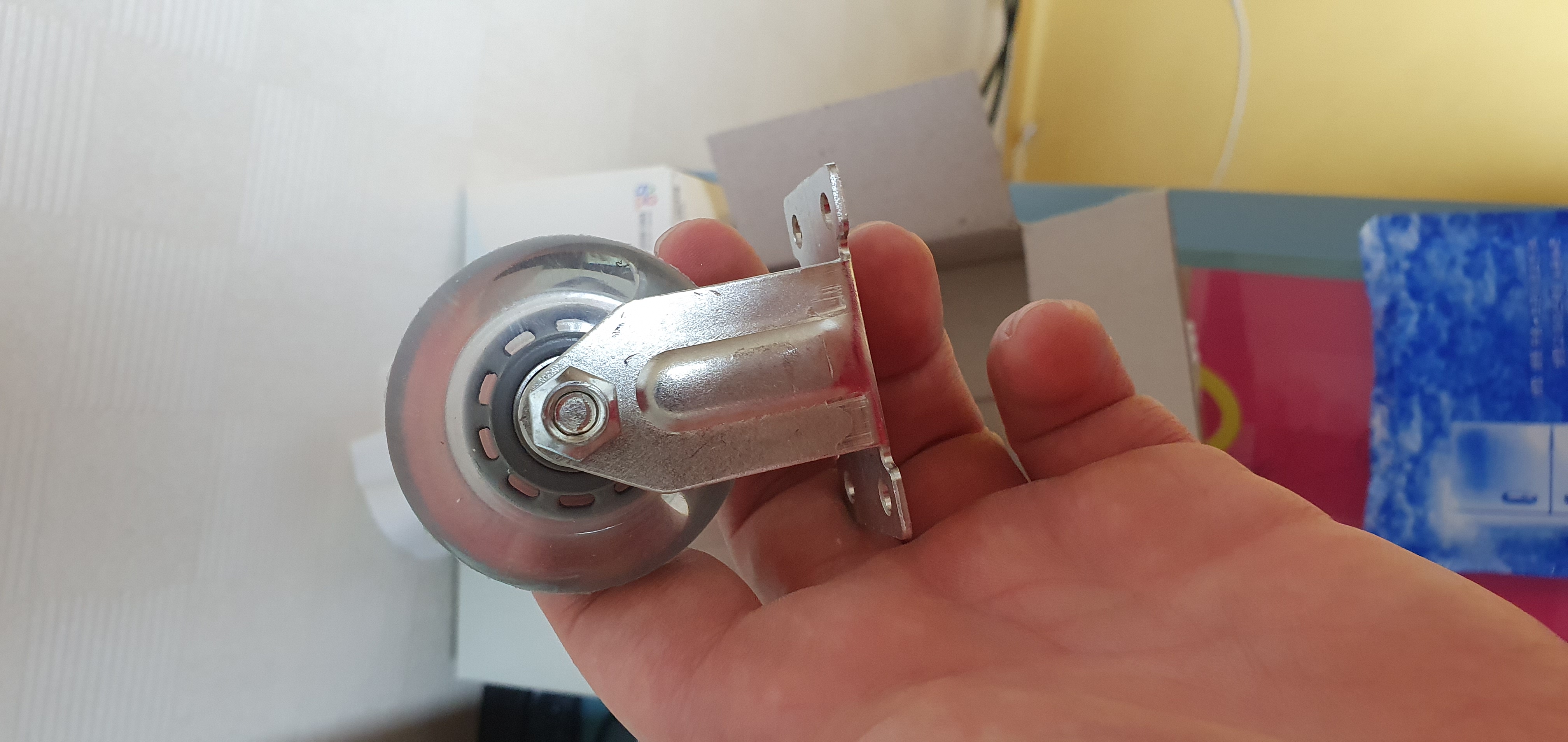

샘소나이트 캐리어 바퀴 대체용으로 새로 구매한 우레탄 바퀴

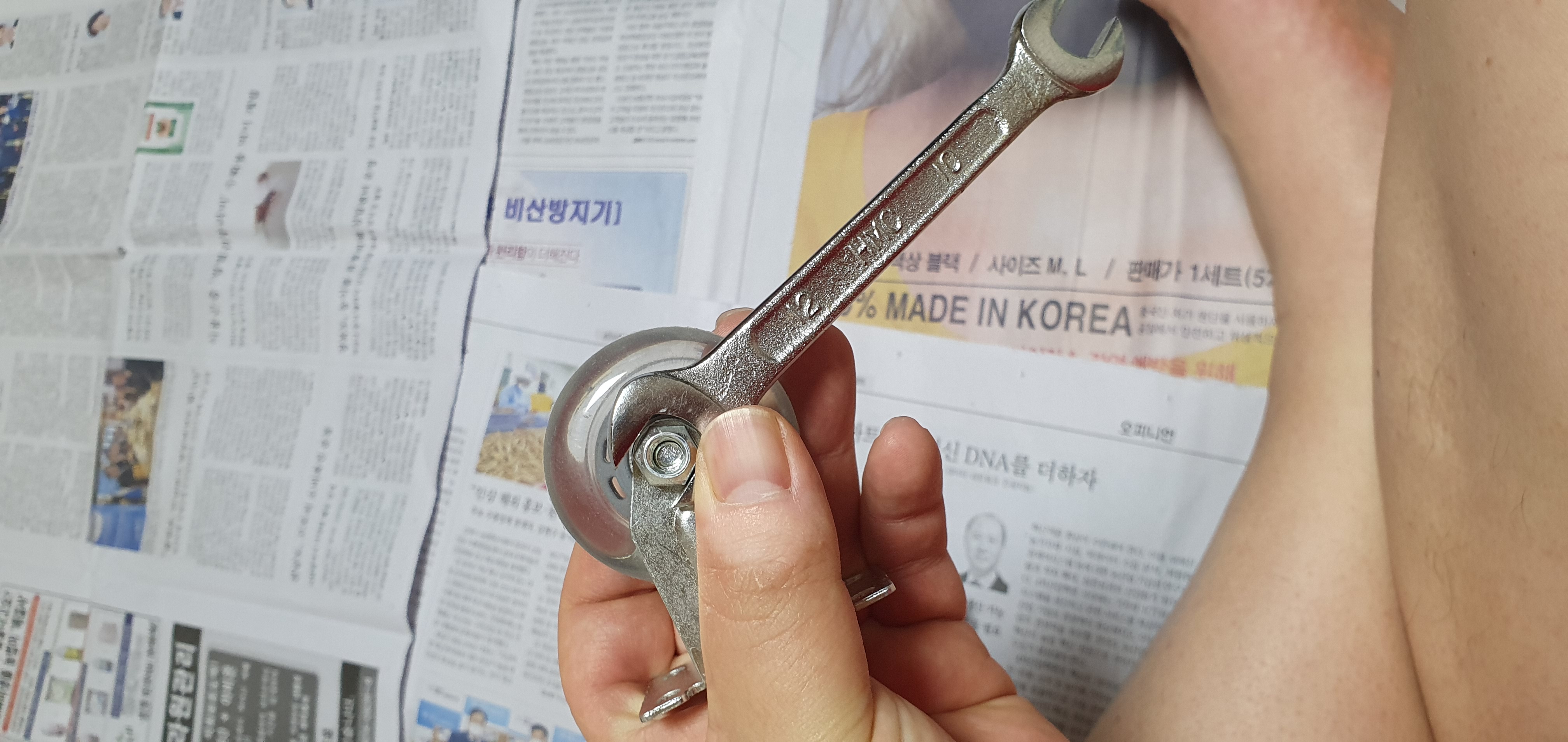

저 너트를 제거해야하는데

너트 사이즈는 11mm 인데 11mm 렌치가 없어서 12mm 렌치로 돌려서 제거 하는데..

렌치 없으면 몽키스패너나 롱노우즈 또는 플라이어 렌치로 돌려 빼면 됩니다.

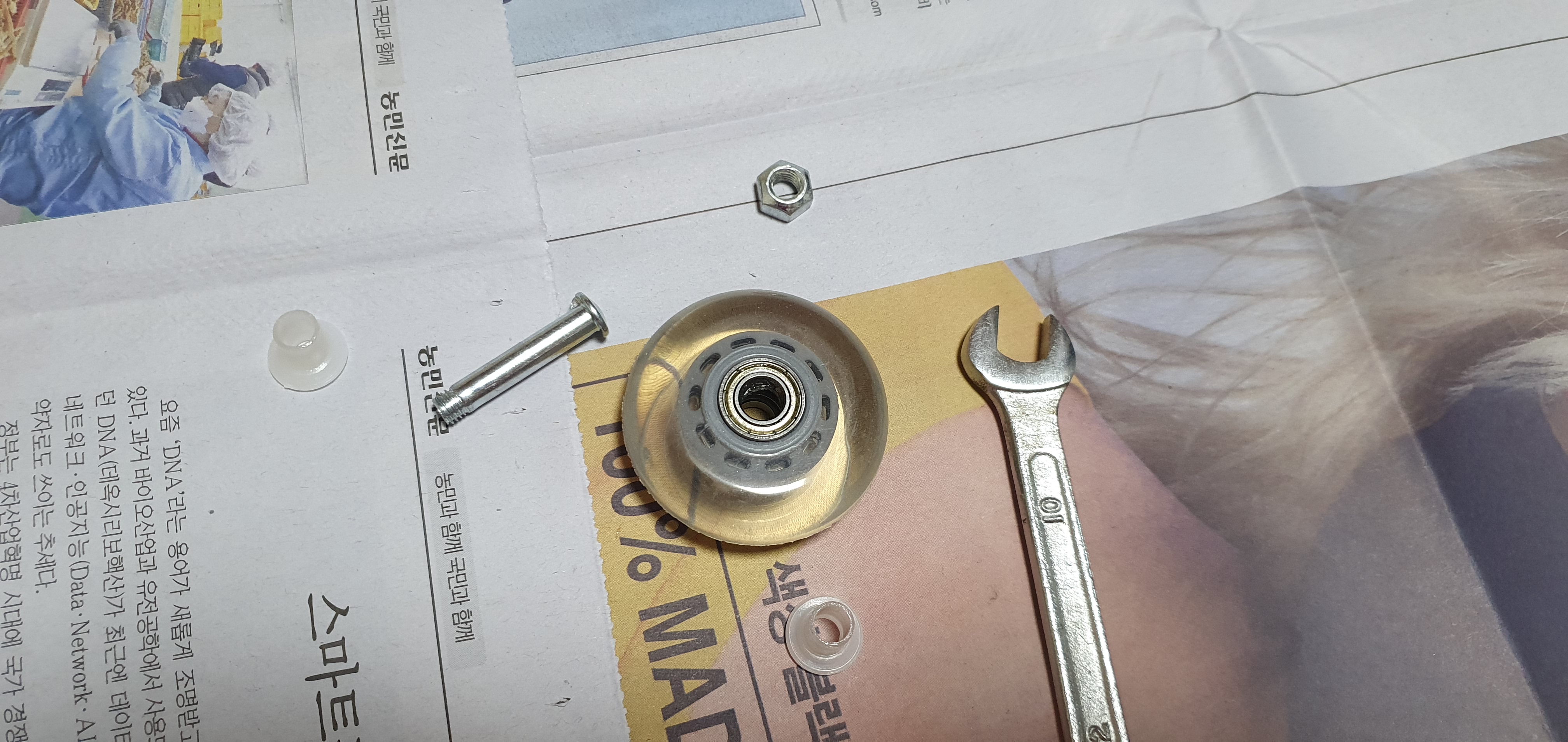

제거를 하면 저렇게 된다.

앞서 말했다 싶이 바퀴랑 볼트 너트 그리고 하얀색 플라스틱 와셔가 필요하다.

볼트의 두께는 약 5-6mm 정도 된다.

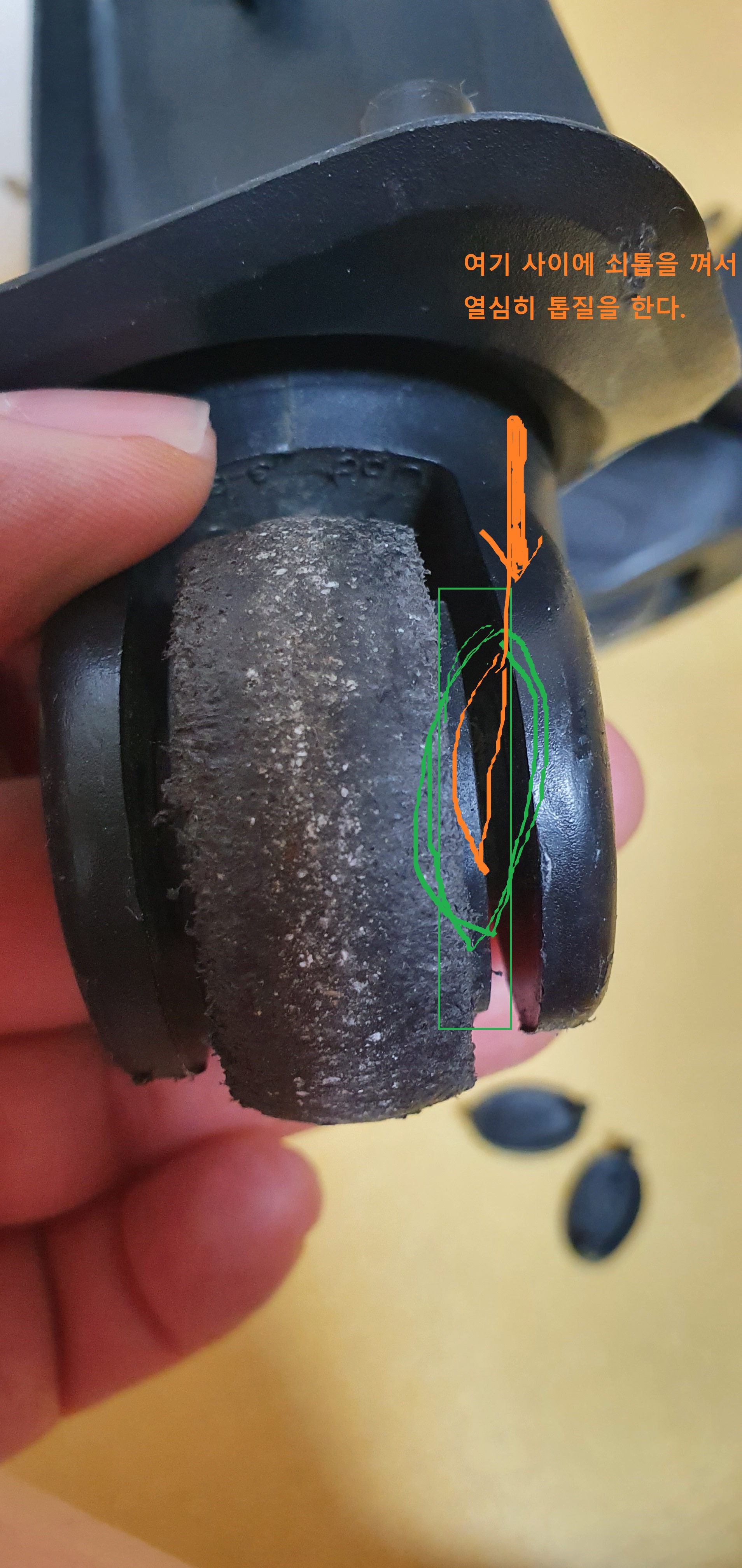

고장난 바퀴틀과 바퀴사이에 틈에 쇠톱을 껴서

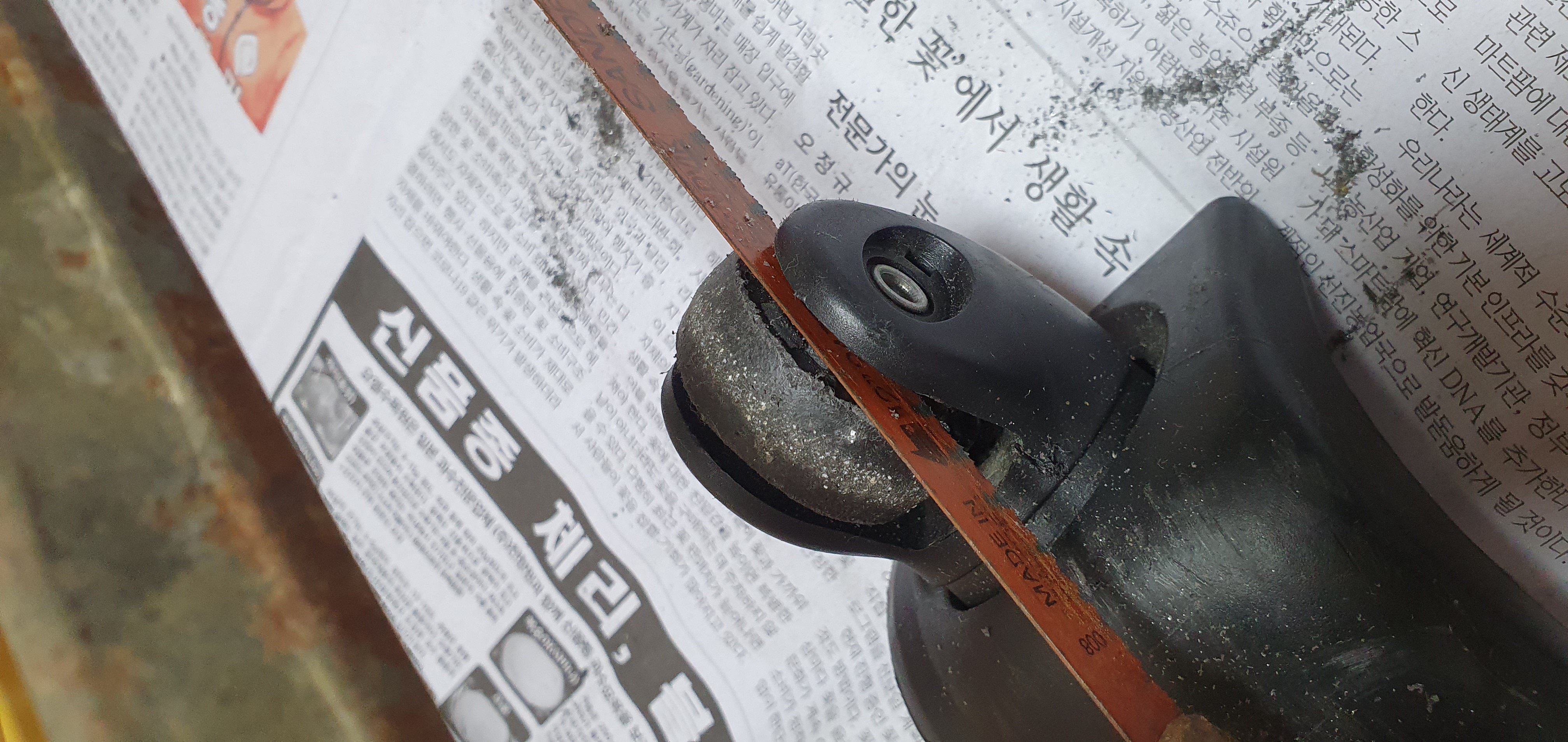

열심히 톱질을 한다. 한 2분 정도 톱질하면 고정되어 있던 핀이 잘라진다.

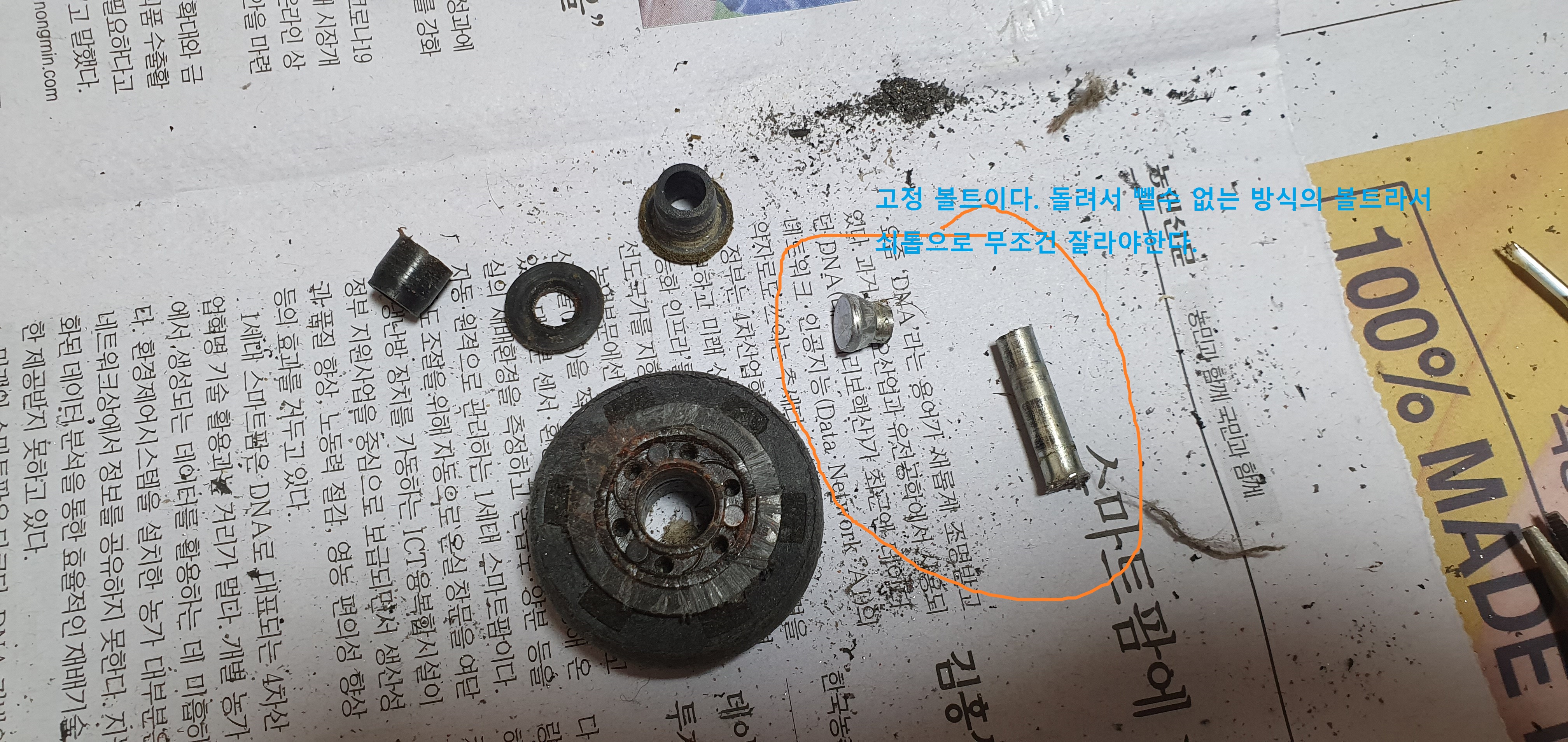

2분 정도 톱질을 하면 아래 사진 처럼 쇠봉? 쇠 볼트가 잘라진다.

이게 뺄수가 없게 만들어져 있기 때문에 무조건 쇠톱으로 톱질해야한다!

나는 총 4개를 자를거기에 열심히 톱질 했다!

생각보다 벅차다 ㅎㅎㅎ

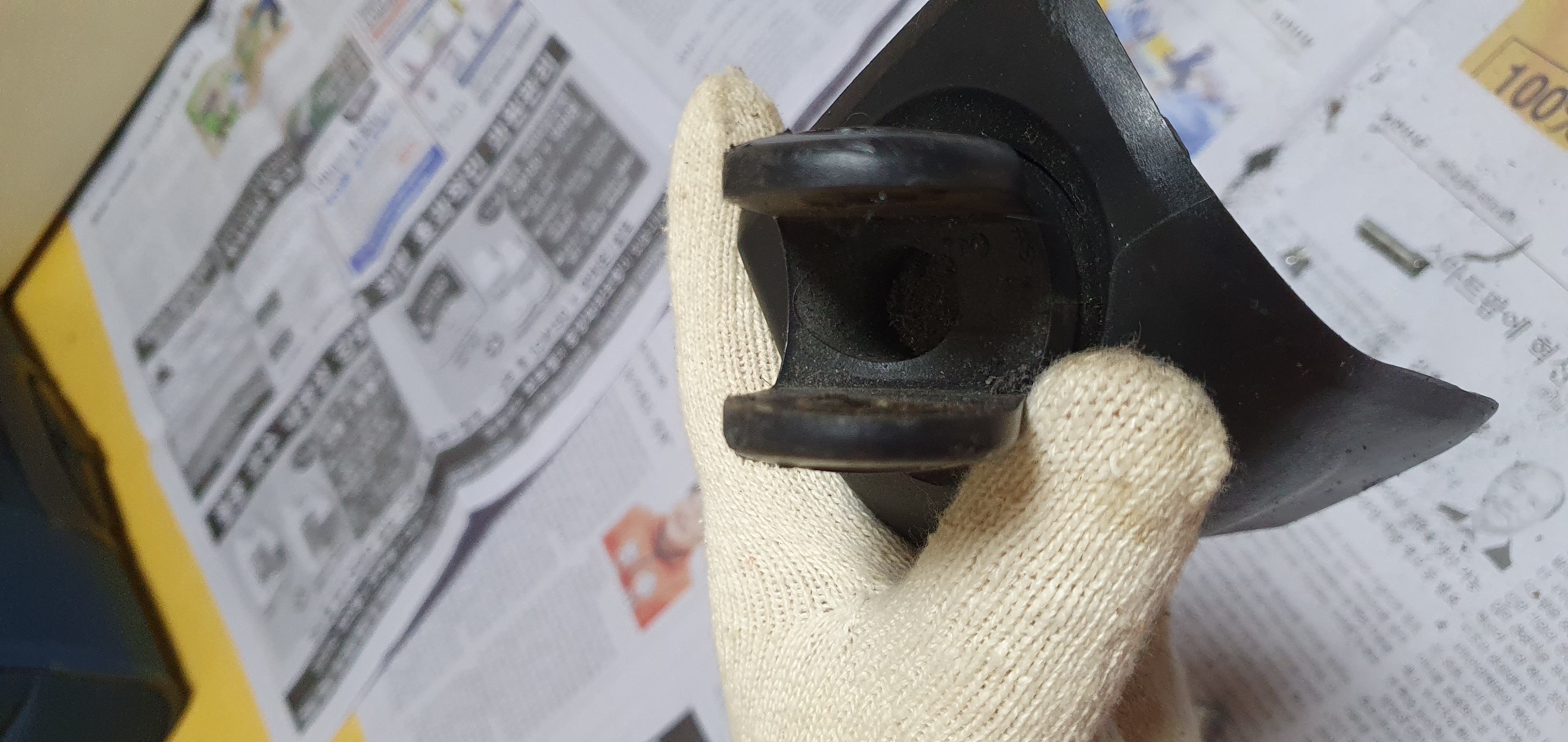

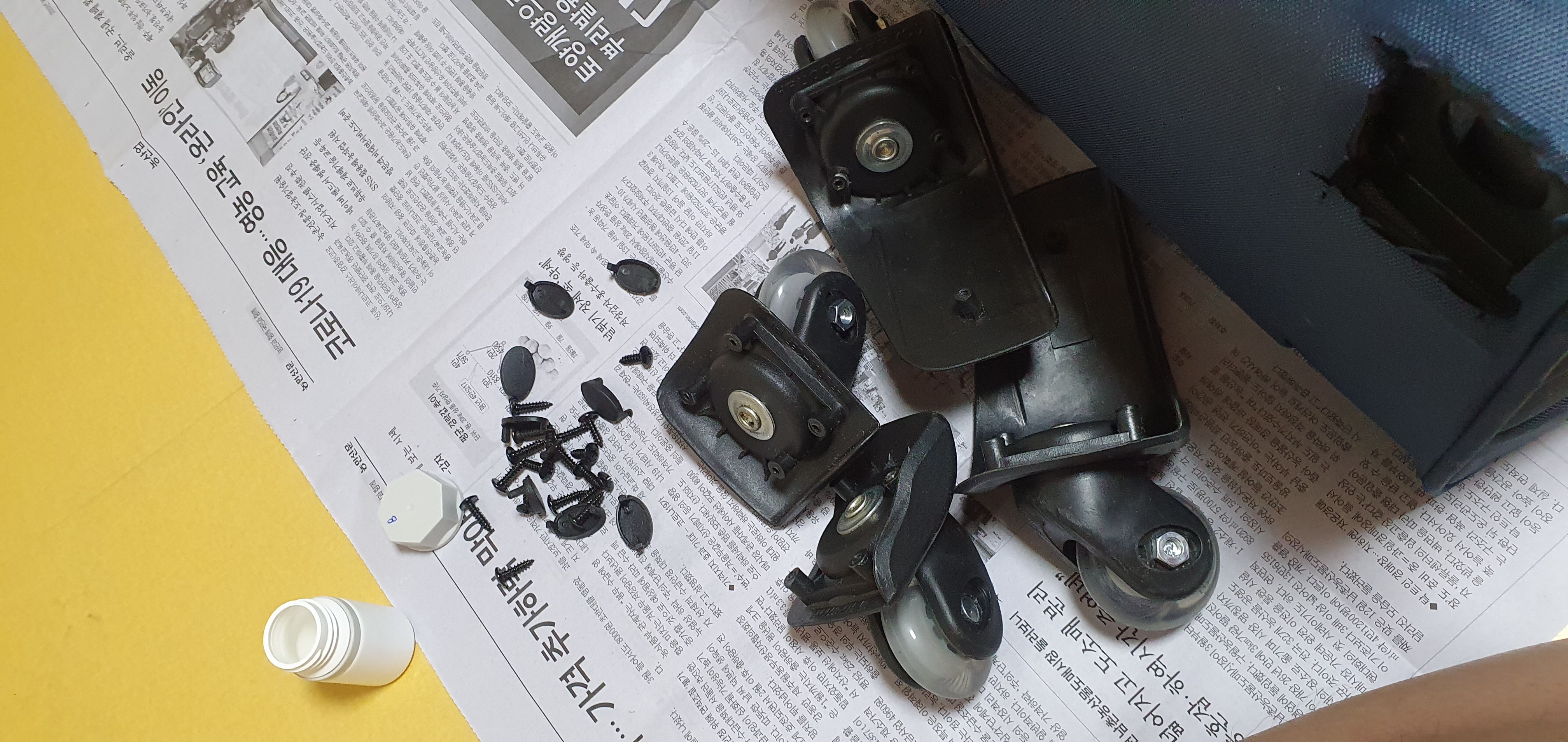

이게 바퀴를 제거한 바퀴 틀이다.

이제 여기에 새로운 우레탄 바퀴를 낀다.

근데 볼트길이가 아쉽다.. 조금 짧다.

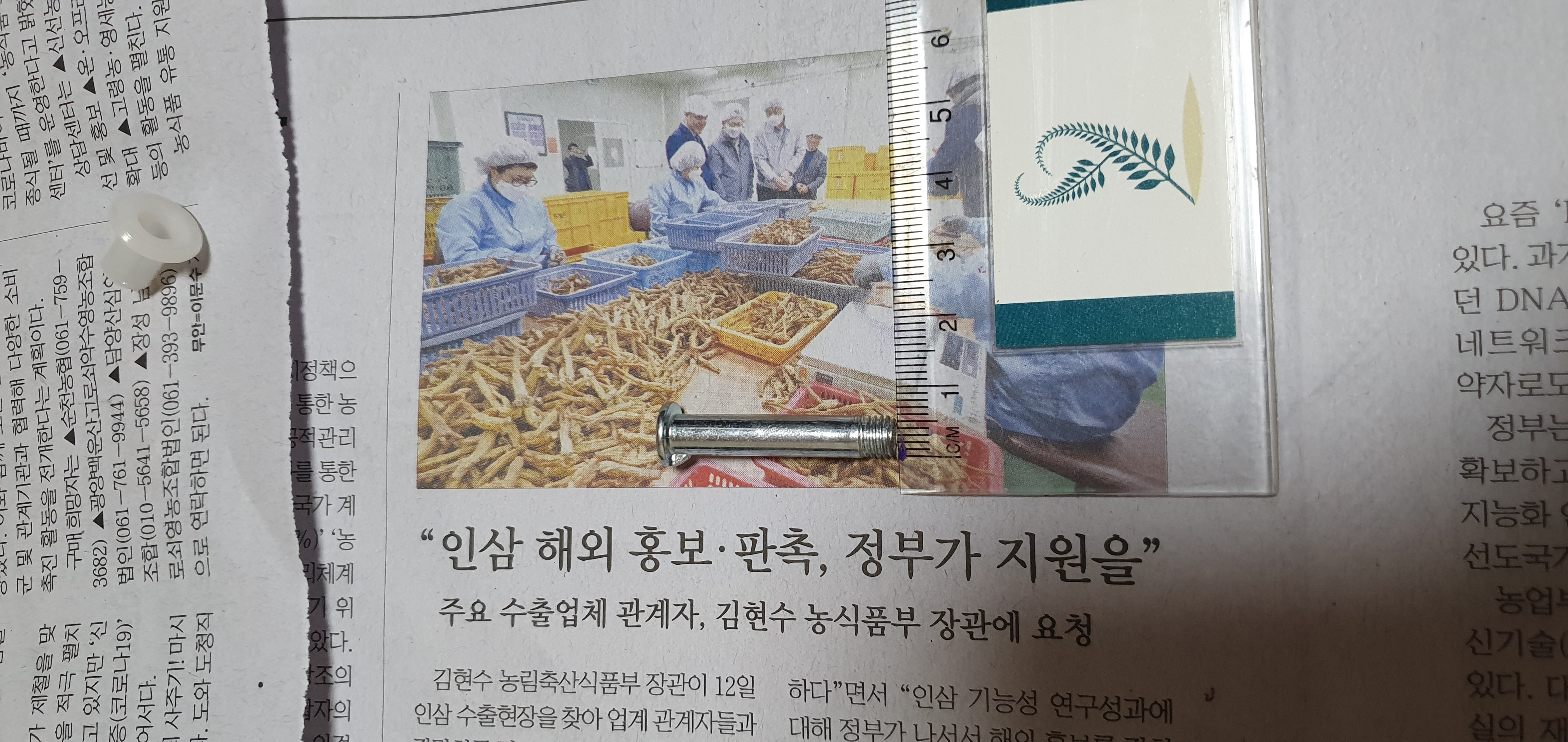

길이가 3.5cm 정도 인데.. 이게 4cm는 되어야 할듯하다..

여튼 껴지긴 하는데.. 이걸 쎄게 조이면 바퀴가 또 안돌아간다..



조금이라도 볼트를 깊게 넣어야 하기에 조금긴 볼트를 인터넷으로 검색해봤지만

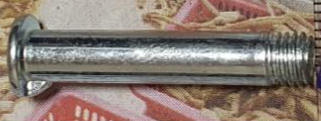

볼트 헤드부터 가운데는 매끈하고 끝에 스크류가 있는 볼트가 없다.

아~ 쫌만 길게 만들어 주시지.. 5mm만 길어도 딱인데!

결국 내맘에 드는 볼트가 없어서

이 조금 짧은 볼트를 사용하기 위해서 바퀴틀과 와셔를 조금 가공을 시작한다.



하얀색 와셔는 우선 조금 잘라 준다.

하얀색 와셔를 커터칼로 자른다.

이게 길이가 길어서 볼트에 너트 끼우는 부분이 조금밖에 안나오기 때문에..

그냥 가볍게 커터칼로 길이를 짤라준다.

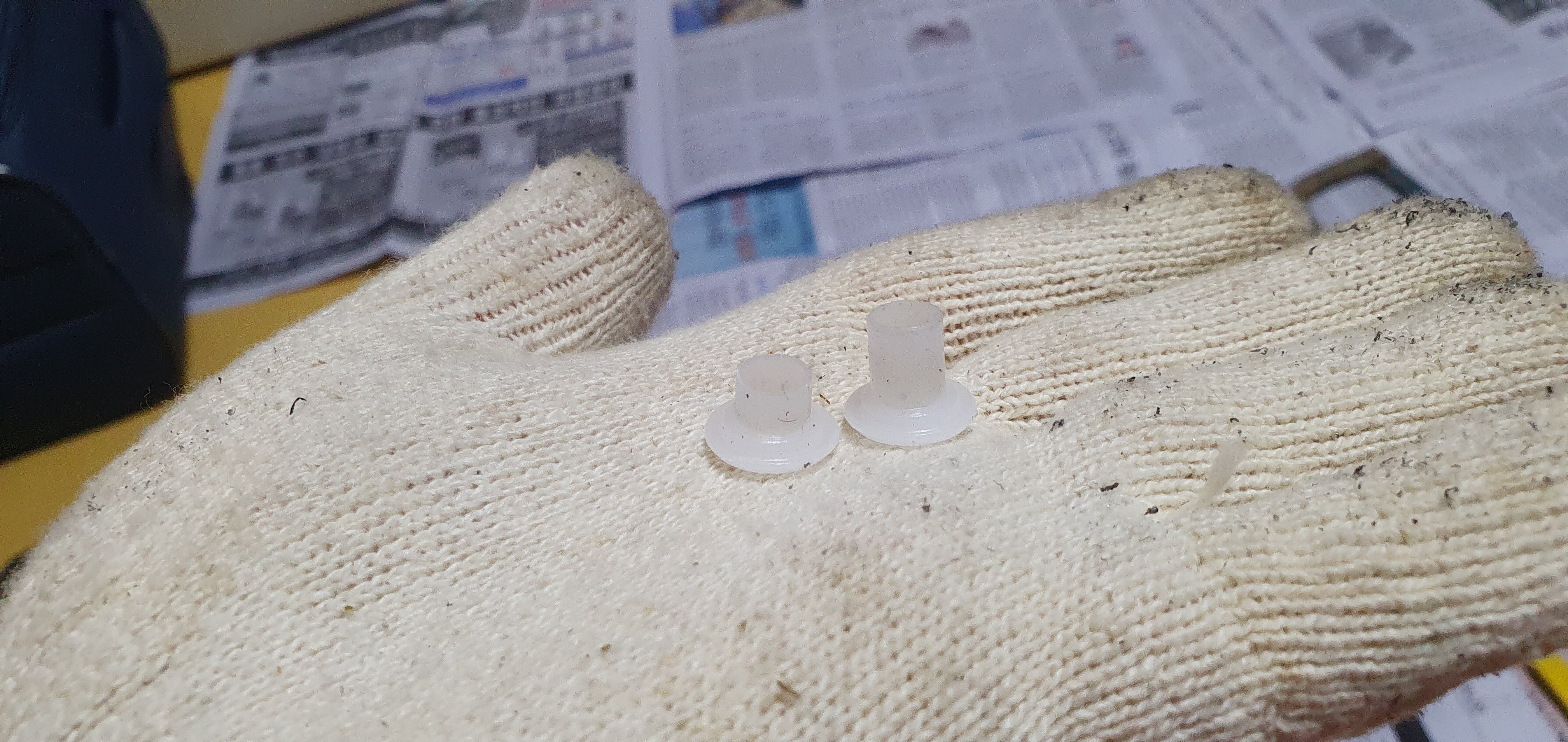

하얀색 와셔 좌) 자른것, 우) 안자른것

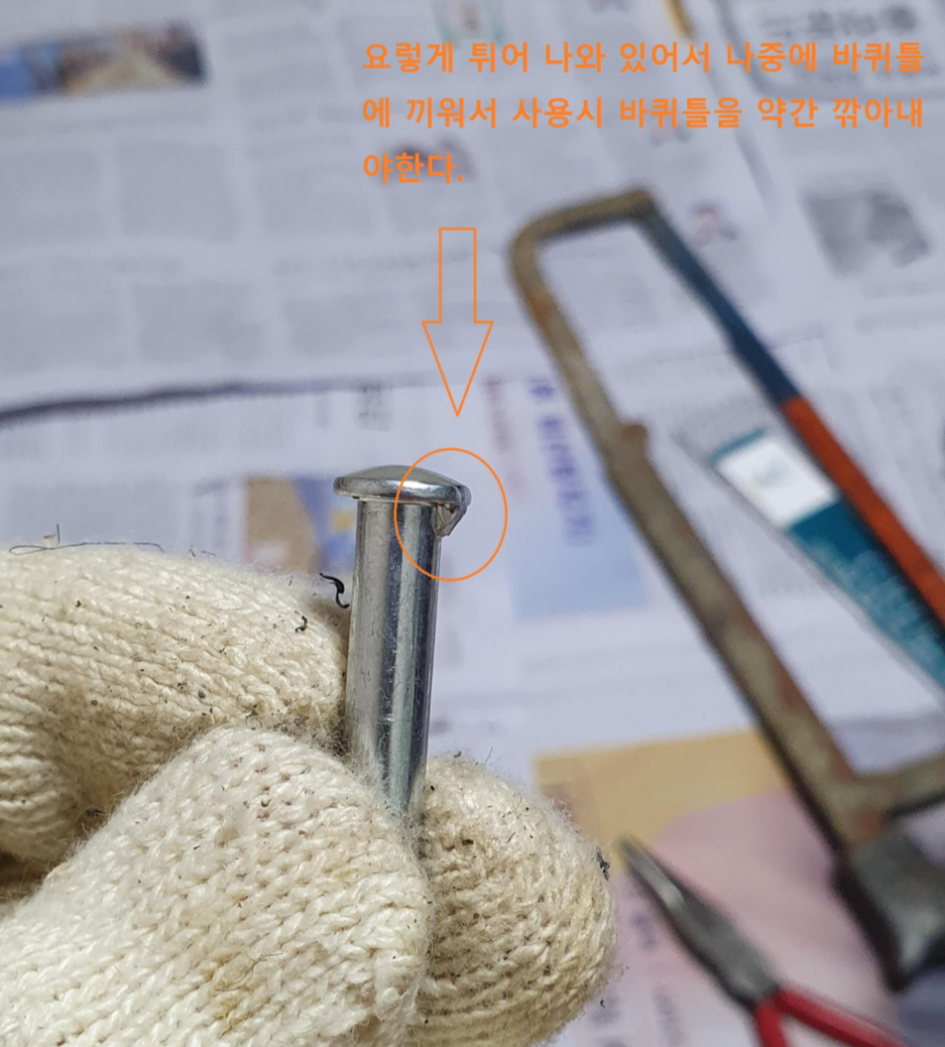

그리고 볼트헤드 모양이 한쪽이 툭 튀어 나와 있기 때문에..

바퀴 틀 볼트 구멍을 커터칼로 조금 파준다. 이래야 생김새가 독특한 볼트가 들어간다.

손다치지 않게 살살 구멍을 조금 넓혀준다.

파내기전 바퀴 고정틀

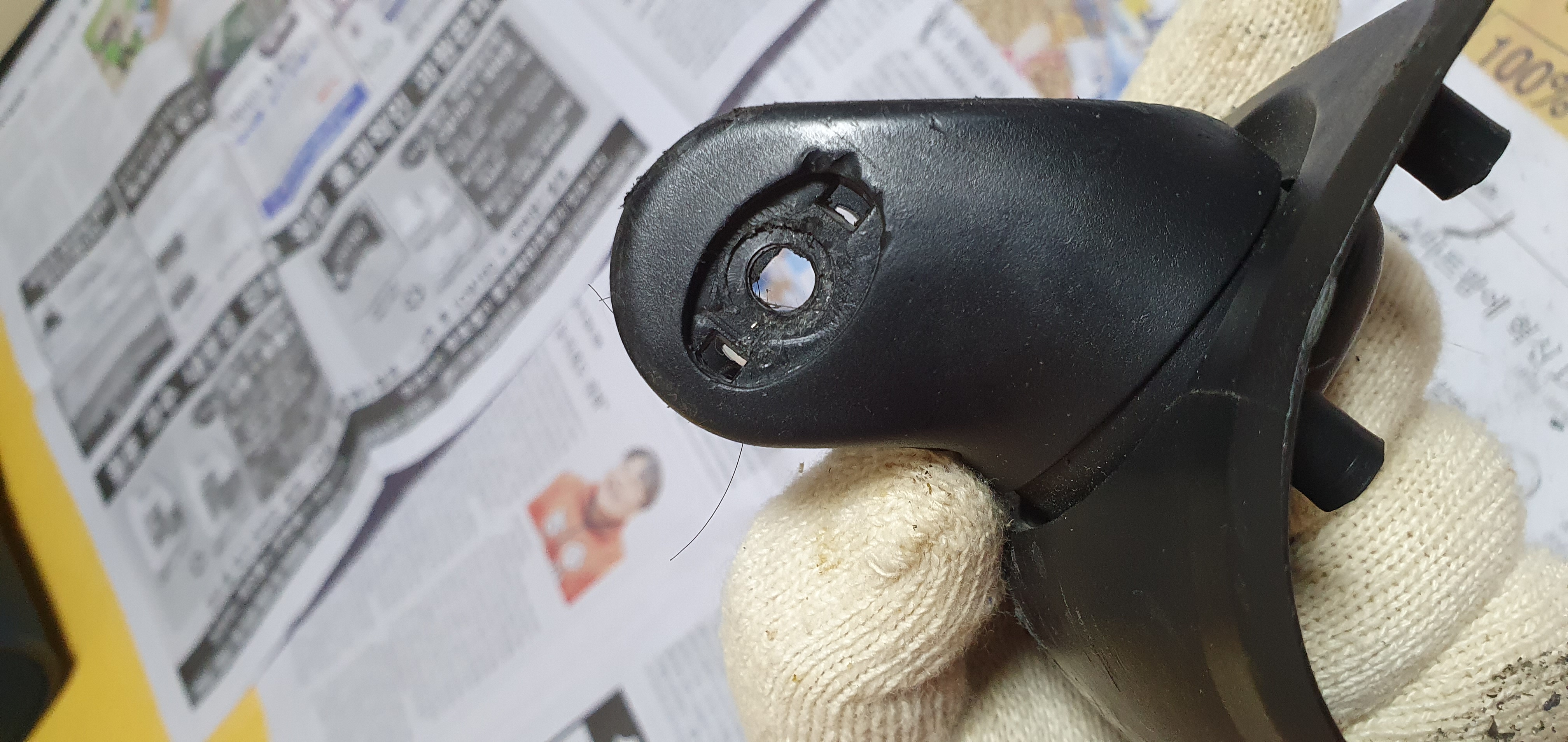

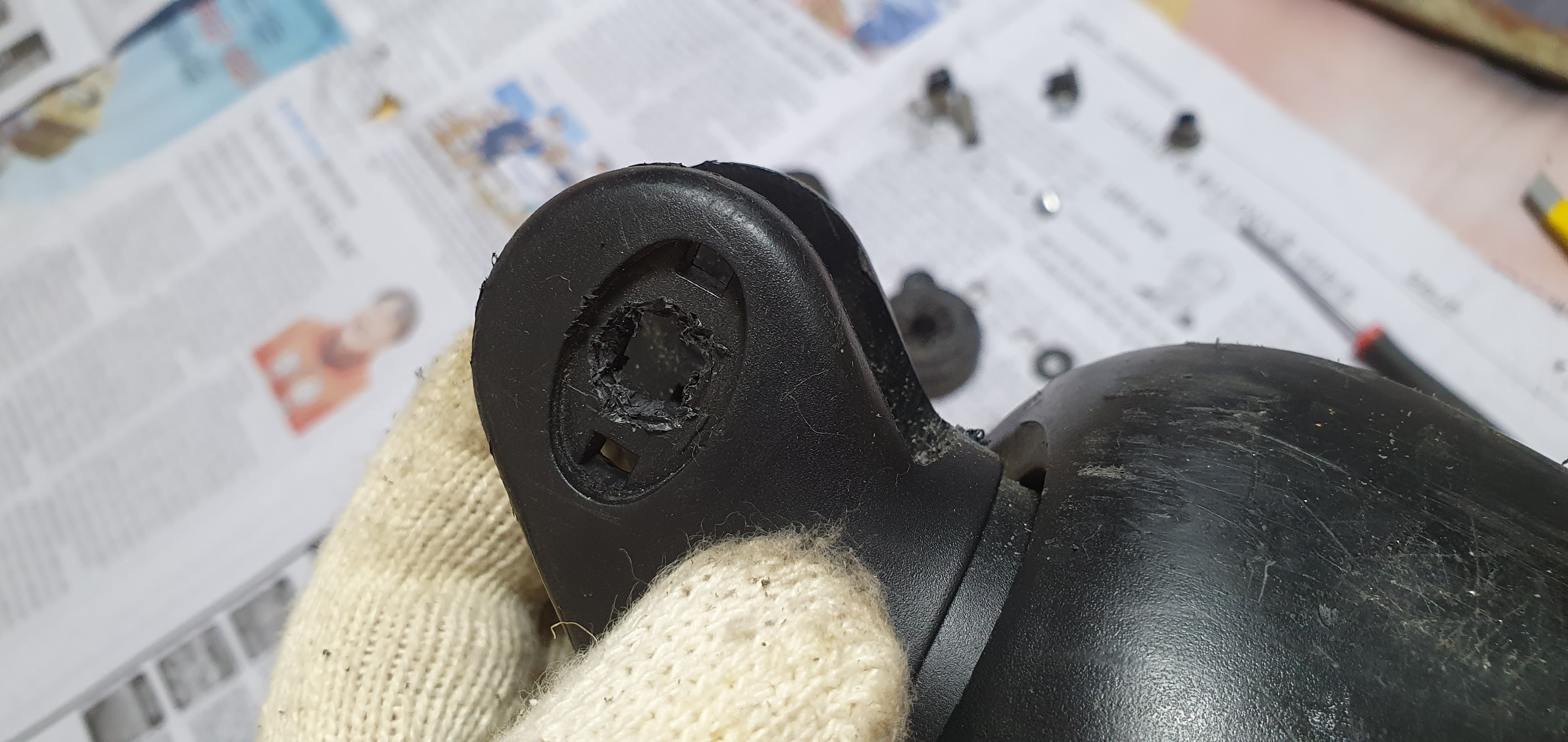

후벼판 바퀴 고정틀

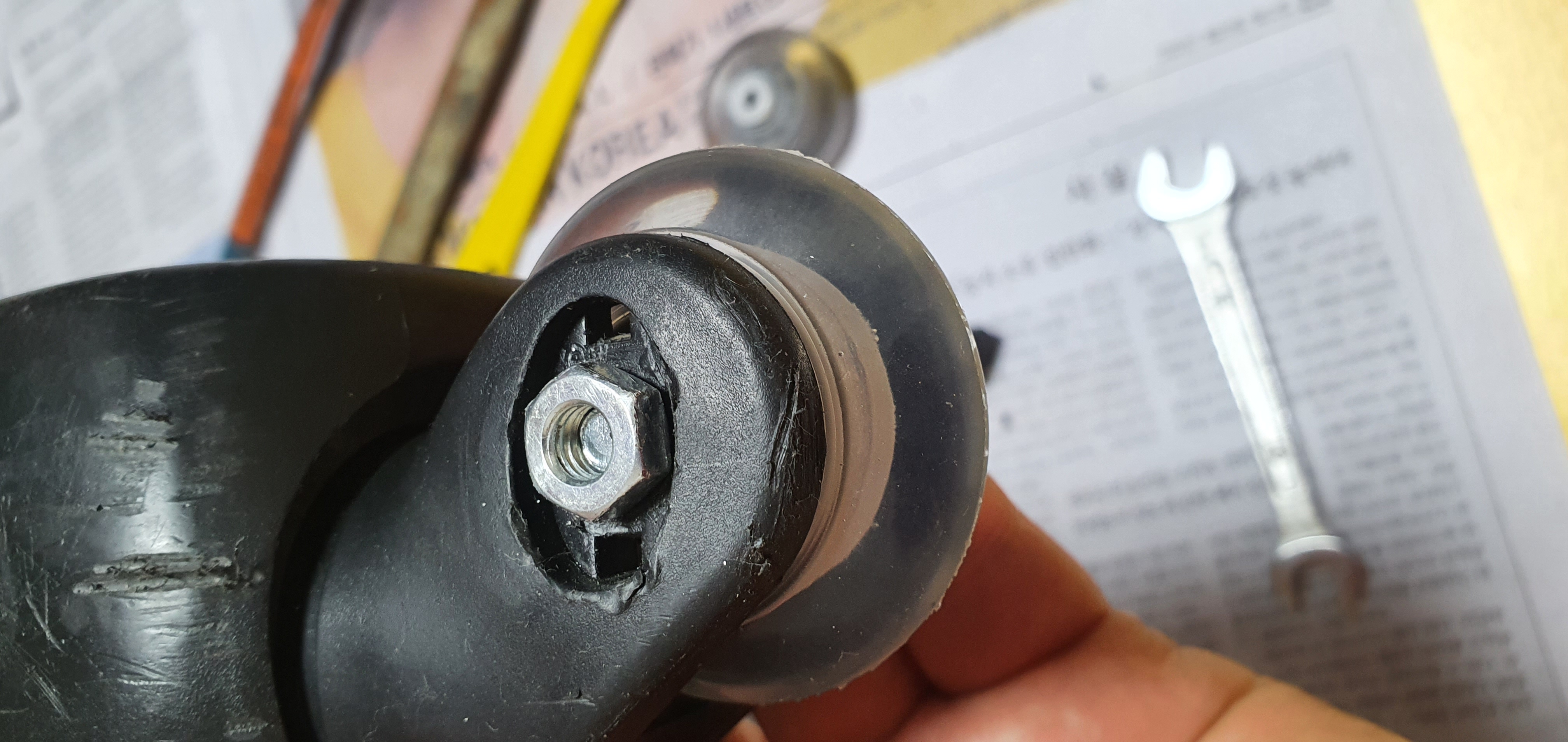

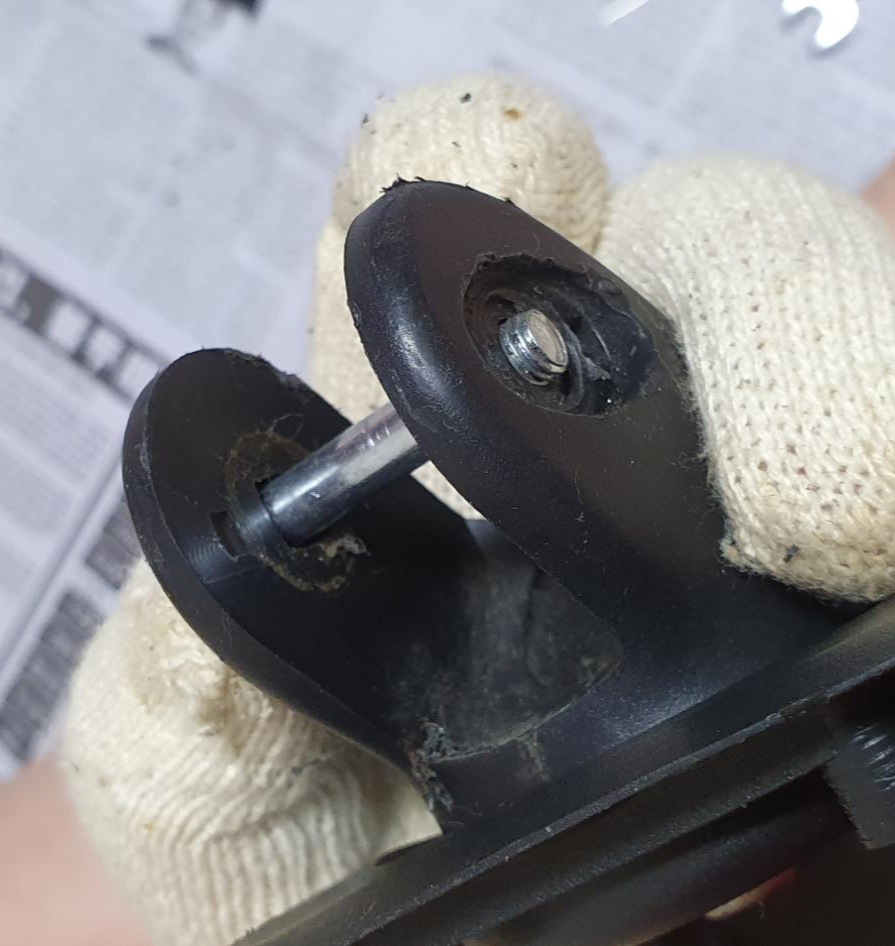

최선을 다해 파내었지만 너트를 채결할 부분이 짧긴하다..

그래도 어쩌겠는가?

이만한 볼트를 찾기 힘드니.. 최대한 써봐야지

적당히 조여도 너트가 빠지진 않을듯하다..

너무 쎄게 조이면 바퀴가 안돌아가니.. 적당히 조이길 바랍다.

안그래도 볼트 스크류 부분이 짧기때문에 얼마 못돌리긴 하지만;;

적당히 조이고 손으로 돌려보니 안돌아 간다. 너트가 쉽게 빠지는 일을 없을 듯하다.

이제 바퀴틀에 새로운 우레탄 바퀴를 끼웠으니 다시 캐리어에 끼워보자!

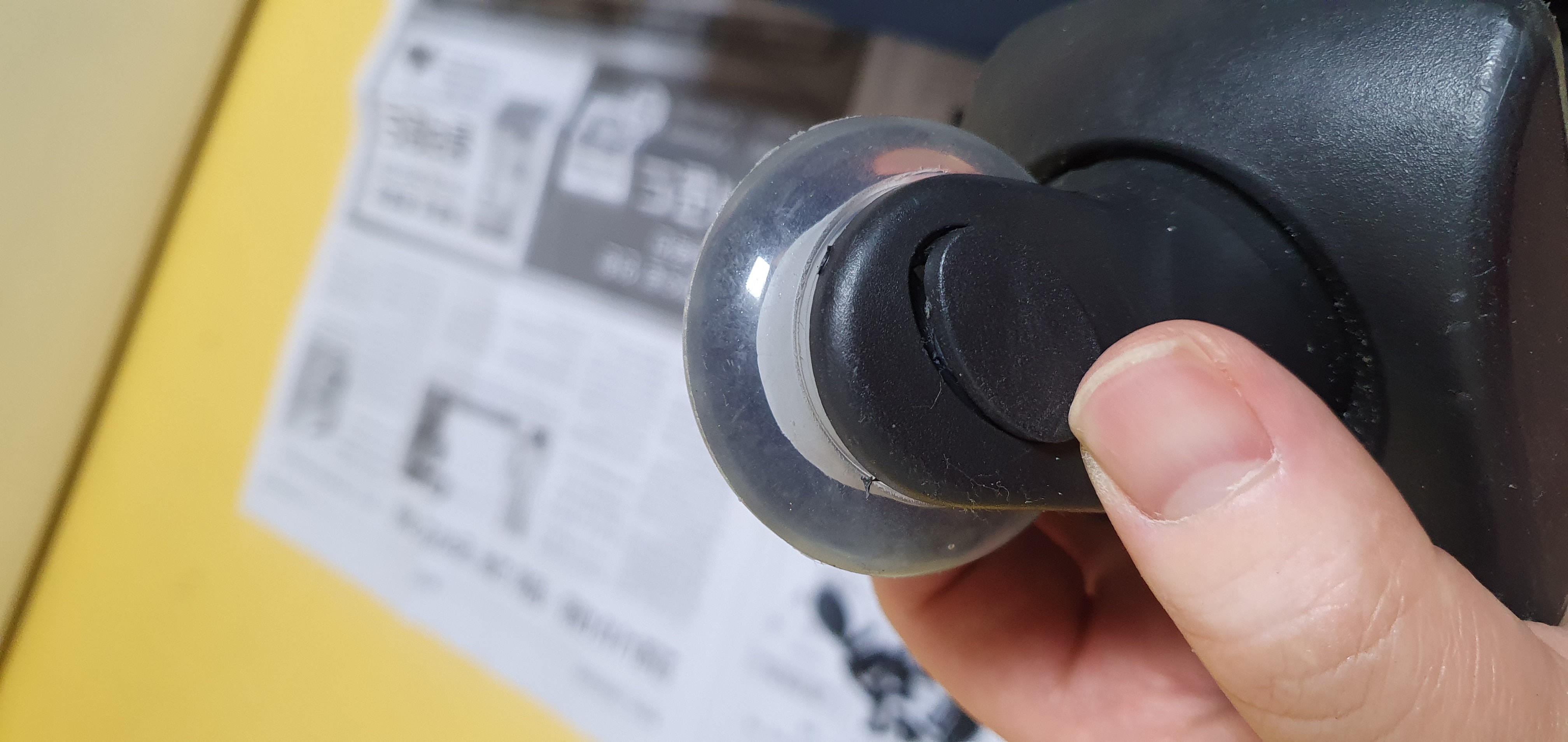

끼우기 전에 바퀴 볼트구멍을 막아 주는 덮개를 한쪽만 덮어준다.

덮개가 2개 지만 한쪽은 너트가 튀어나와서 덮을 수 가 없다.



이제 다시 샘소나이트 캐리어에 새 바퀴를 달자!

이제 고지가 멀지 않았다~

힘내자!

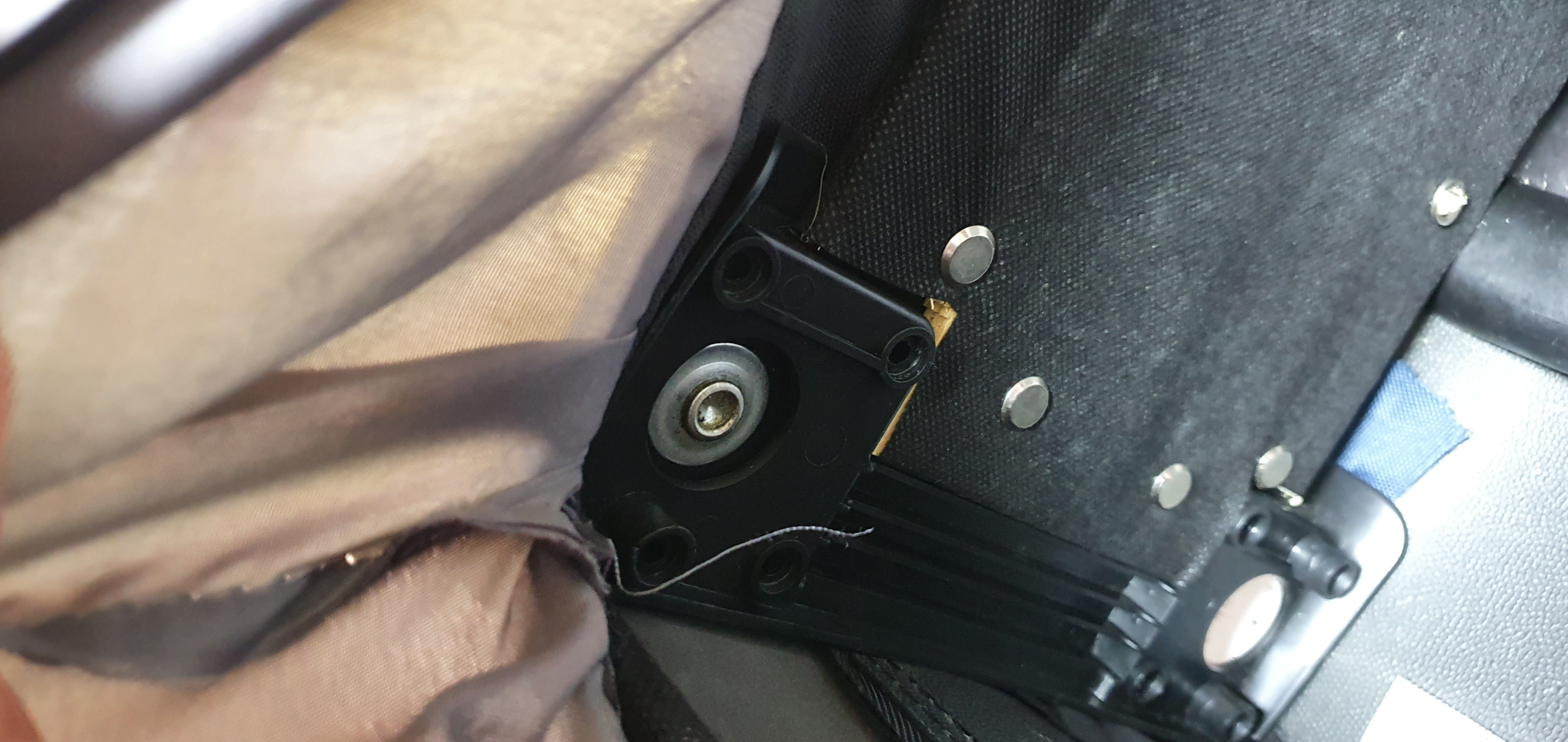

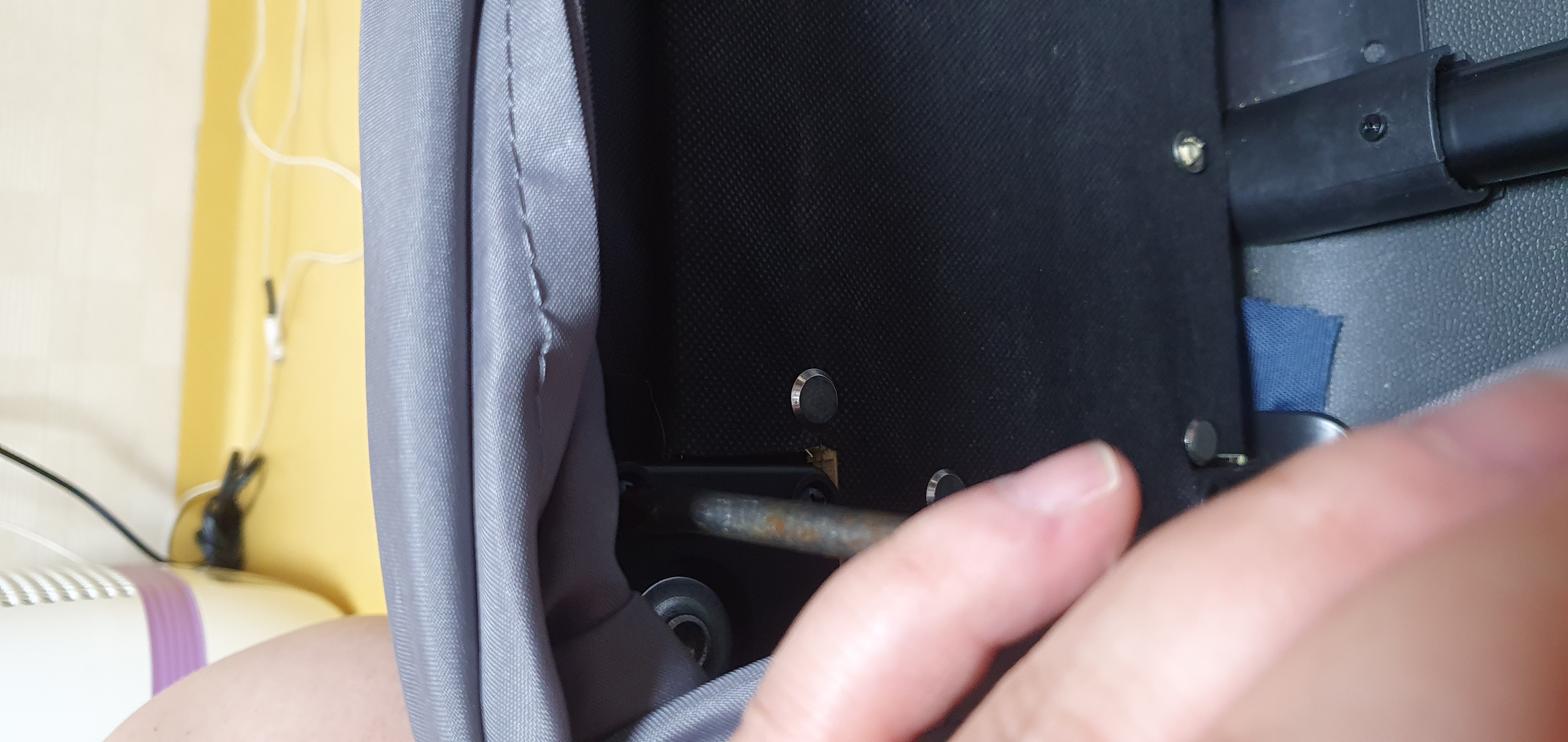

기존 검정색 볼트를 이용해서 조립한다.

근데 볼트중에서 2개만 짧은게 있는데 그 볼트는 바닥면에 양쪽에 플라스틱과 박는거니 빼놓고 나머지만 우선 끼워 넣는다.



십자 드라이버로 열심히 박아 준다~

전동드라이버가 있었으면 금방할텐데..



드뎌 다 꼽았다.

드뎌 끝났다!!!

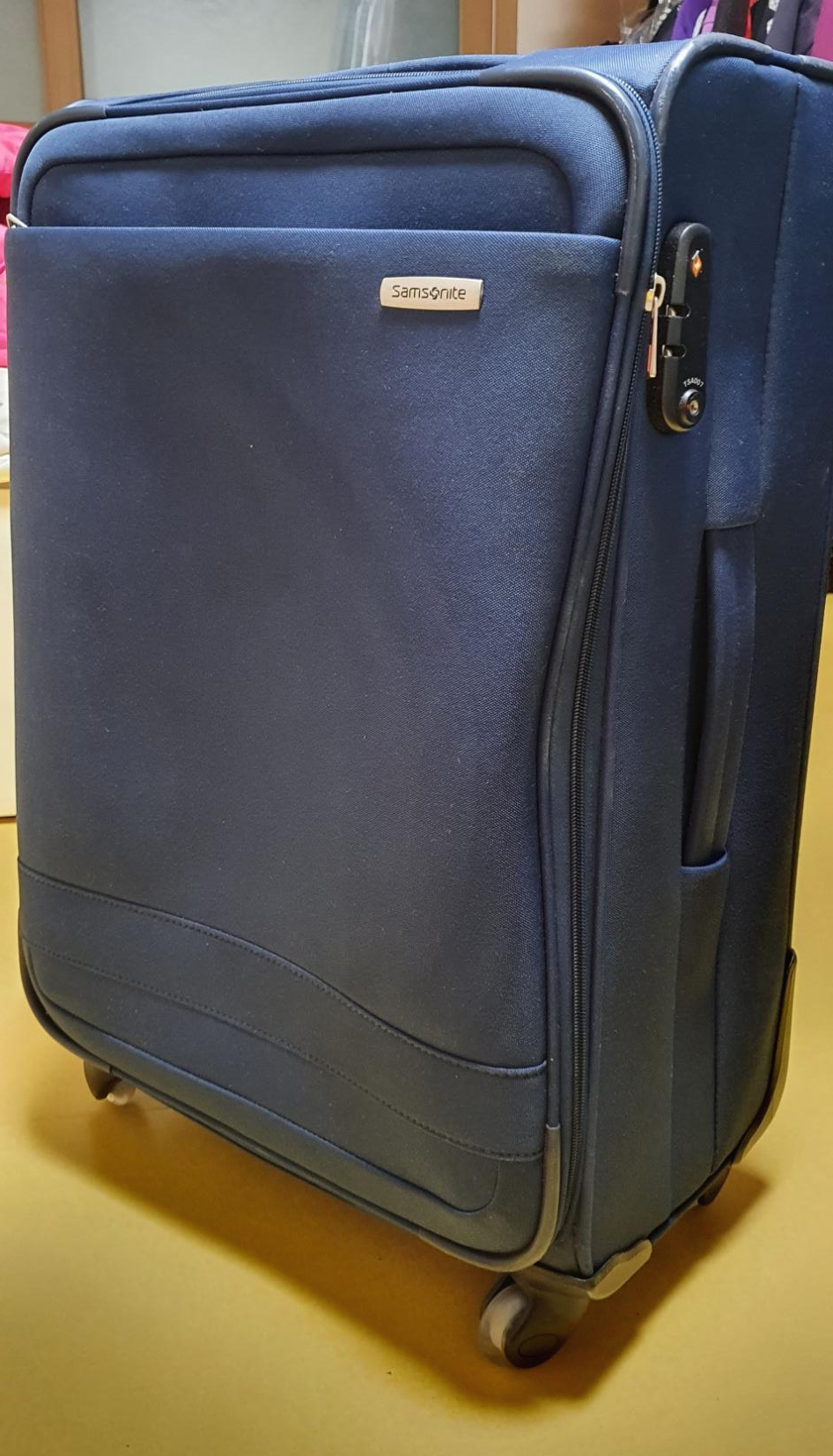

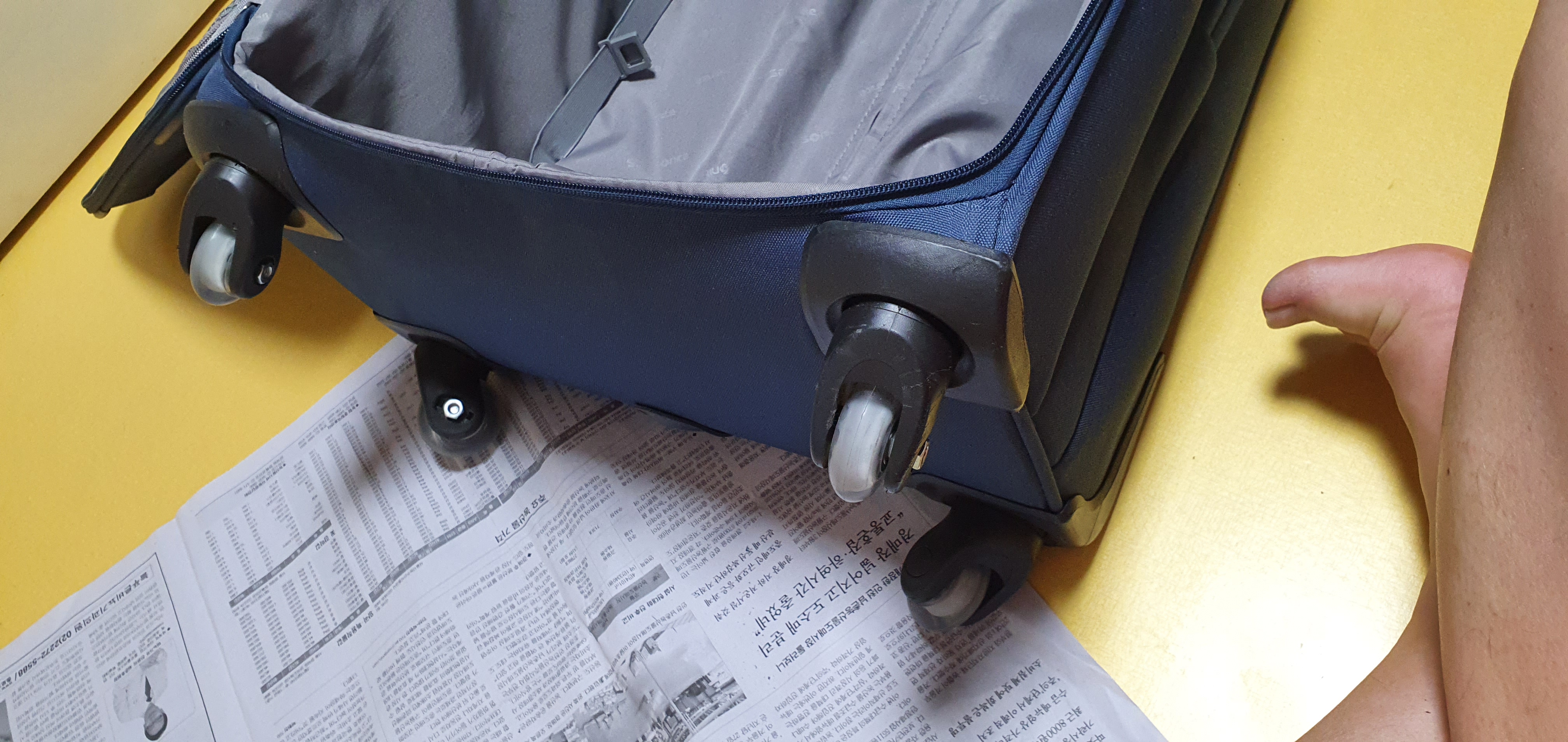

새바퀴로 교환한 샘소나이트 캐리어



이제 5년은 또 한동안 쓸수 있겠다!

캐리어가 바퀴때문에 이렇게 못쓰는게 아깝고..

정식 샘소나이트as맡기자니 삐싸고..

여튼 수리가 완료!!

아 속시원하다!



생각보다 힘들다!

그냥 돈아까워 하지 않는 사람은 그냥 돈주고 맡기던지해라!

돈주면 바퀴 1개당 14000원이다.





나도 생각보다 캐리어 바퀴 교체 시간이 오래걸려서 좀 힘들었다!



간단하게 캐리어 바퀴 교체 동영상 설명을 올리니 확인하시길....

아래 영상을 클릭해서 보시길...ㅎㅎ

https://youtu.be/Xjp7bS-34Xg



이상으로 샘소나이트 캐리어 바퀴수리 자기바퀴수리 리뷰 끝!
