샤오미 G1 앞바퀴가 통째로 빠져버린다. 직접수리를 해야지!! 샤오미 g1 로봇청소기 직접 분해해서 고치기!

집에서 잘 사용하던 샤오미 g1 로봇 청소기 앞바퀴가 이상하게 그냥 힘없이 통째로 빠져버린다ㅠㅠ

뭔가 고장 났다는 것을 느끼고 샤오미 G1 로봇 청소기 분해를 시작하였다.

분해를 하기 전 준비물은
작은 + 드라이버 1개,
보통 + 드라이버 1개
견출지 몇개, 얇은 케이블 타이 1개

그리고 열정을 준비한다. ㅎㅎㅎ

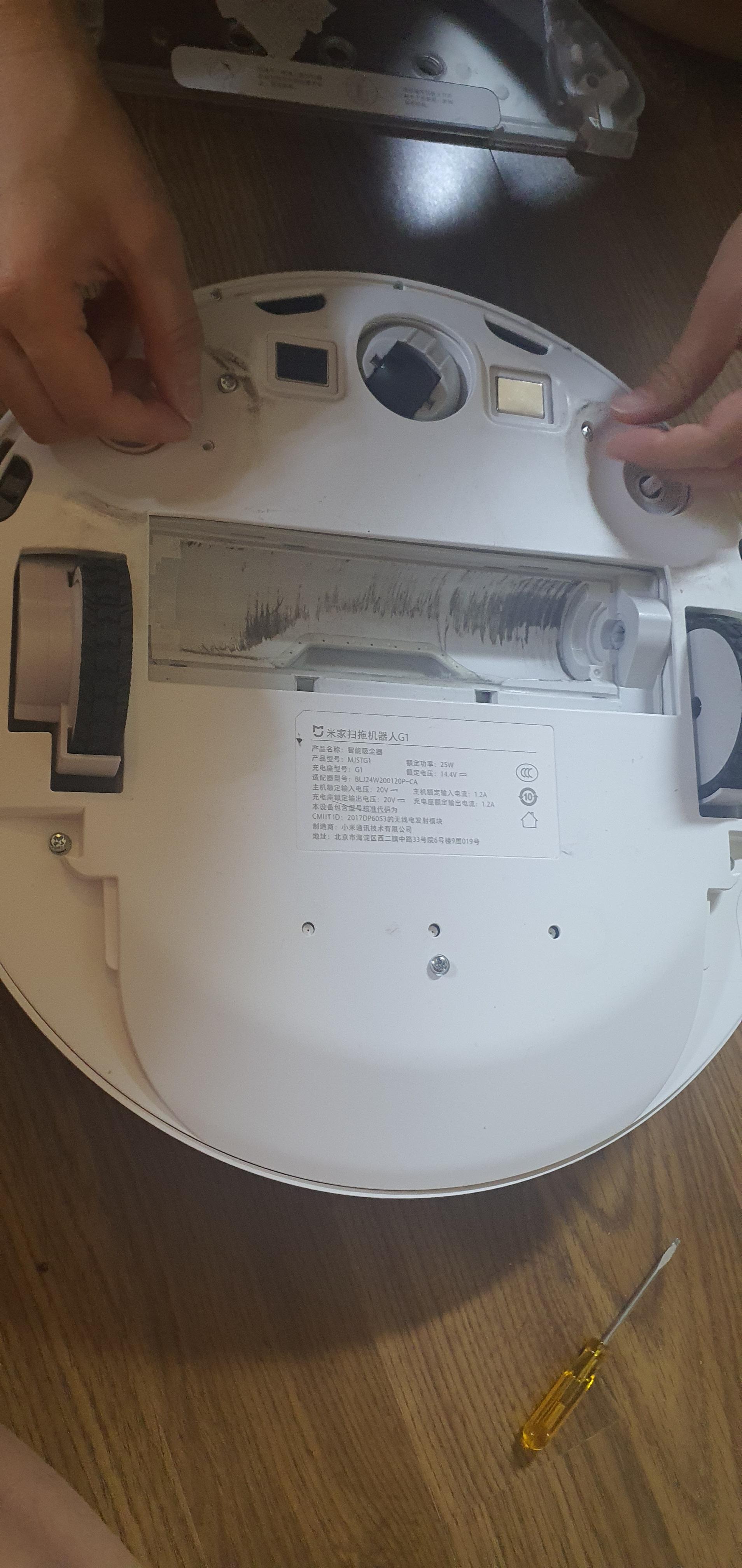

분해는 샤오미 청소기의 청소흡입통과 더듬이를 뺀다.
더듬이는 +자 드라이버를 돌리면 쉽게 빠진다.

그리고 청소기를 뒤집으면 +자 볼트가 5개정도 보인다.
우선 그걸 빼주면 커버가 뺄수 있다.

따로 헤라 같은건 필요 없다. 볼트만 잘 빼면 빠진다.

아래 사진이 백판 커버입니다 여기 위에다가 푸른 다섯 개의 물체를 올려놓는다 이정석의 볼트의 종류는 총 세 가지가 있다.

구분할 수 있도록 따로 따로 놔야 나중에 조립하기 편하다.

이제 봉인 라벨 하나가 보일것이다.

이게 바로 샤오미 G1 로봇 청소기 봉인라벨

봉인라벨은 중국어로 뭐라고 써져 있는 은색 스티커인데.. 이거 제거하면 AS를 받을 수 없다.

근데 이 제품은 어차피 이번 중국내수용이기 때문에 as 받을 일이 없다 ㅎㅎ

완전 고장 나면 그냥 버려야 되기 때문에 가차없이 봉인 라벨을 제거한다. 그래야 분해가 가능하다.

봉인 라벨을 제거 후
속 안에 십자볼트 가나 있는 것을 볼 수 있다

여기에 있는 십자볼트까지 꺼내야
실제 분해를 할 수가 있다.

샤오미 G1 내부사진

샤오미 G1 로봇 청소기 배터리

샤오미 청소기 미지아 G1 베터리 교체 하는 방법
https://junabba.tistory.com/m/643

샤오미 로봇청소기 샤오미 G1 / 미지아 G1 로봇청소기 베터리 교체

이제 볼트를 다 풀었다면 내부가 보일 것이다.

참고로 나는 앞의 범퍼 센서부분까지 분해를 했었는데 이것까지는 분해 할 필요가 없었다.

중요한 건 내부가 아니라 로봇 청소기 방향을 담당하는 작은 앞바퀴의 고정대 부분을 봐야 되는데
이게 PCB 기판으로 덮어져 있어서 PCB 기판까지 잠시 빼서 제거를 해줘야 앞 바퀴 수리가 가능하다.

샤오미 로봇 청소기 PCB 기판

청소기의 PCB 기판은 볼트 하나만 빼고
나머지는 커넥터는 몇 개만 제거해 주면 된다.

우선 제일 먼저
PCB 판에 배터리 커넥터를 먼저 빼 준다.
그리고 사진상 오른쪽 볼트가 없는 쪽 기판에 있는 연결잭을 다 빼 준다.

연결 잭을 빼주기 전에 견출지를 하나 갖고 온다. 연결된 커넥터 종류가 너무 많아서 견출지를 이용하여 커넥터에 이름을 써서 붙여 놓는다.

그래야 재조립때 안헷갈린다.
이렇게 분할을 해놓고 속 안을 보니
청소기 앞바퀴를 고정하는 플라스틱 틀이 부러져버렸다.
ㅠㅠ

이걸 어떻게 하면 고정시킬 수 있을까 생각을 해 보니 케이블 타이로 적당하게 감으면 앞바퀴 쇠 뭉치를 고정식 시킬 수 있을 듯 보였다.

얇은 플라스틱 케이블타이를 쇠뭉치와 함께 적당히 감았다. 너무 세게 감으면 앞바퀴가 360도로 돌아가지 않으니 적당히 빠지지 않을 정도로만 감아주는게 포인트다.

대성공!!

앞바퀴가 빠지지 않는다. ㅎㅎㅎ

이렇게 되면 샤오미 청소기 지원 앞바퀴 수리는 완료되었다. 분해를 했으니 다시 조립을 해야지!!

조립은 역순이니..
차근차근 조립을 시작한다.

샤오미 로봇 청소기가 잘 돌아가기 시작한다.

오늘도 가장 수리는 완벽하게 수리했다.

만족한다!! ㅎㅎㅎ

한동안 고장 없이 우리 집을 잘 청소해 주길 바란다 이상으로 샤오미 로봇 청소기 g1 직접 수리한 후기를 남긴다.


끝.
