벽시계 직접 수리하기 - 2편- 6000원 투자해서 느리게 가는 고장난 벽시계 수리 완료!!

벽시계 직접수리



드뎌 오늘 벽시계 수리를 할수 있게
시계 무브먼트가 도착하였습니다.

제가 구매한것은 스즈키 무브먼트 입니다.
구매관련은 아래 포스팅 참고하시길 바랍니다.
https://junabba.tistory.com/m/681

벽시계가 느려졌다. 벽 시계 직접 수리하기 -1편-

아래 벽시계 부품이 도착!!

제가 구매한 스즈키 무브먼트(14.8mm)와
그에 맞는 시계침(시침, 분침) 입니다.

우선 기존의 시계의 무브먼트를 빼야합니다.

벽시계를 분해해 봅니다.
*시계 분해 준비물 : 일자 드라이버 1개와 +드라이버 1개

*벽시계 분해방법

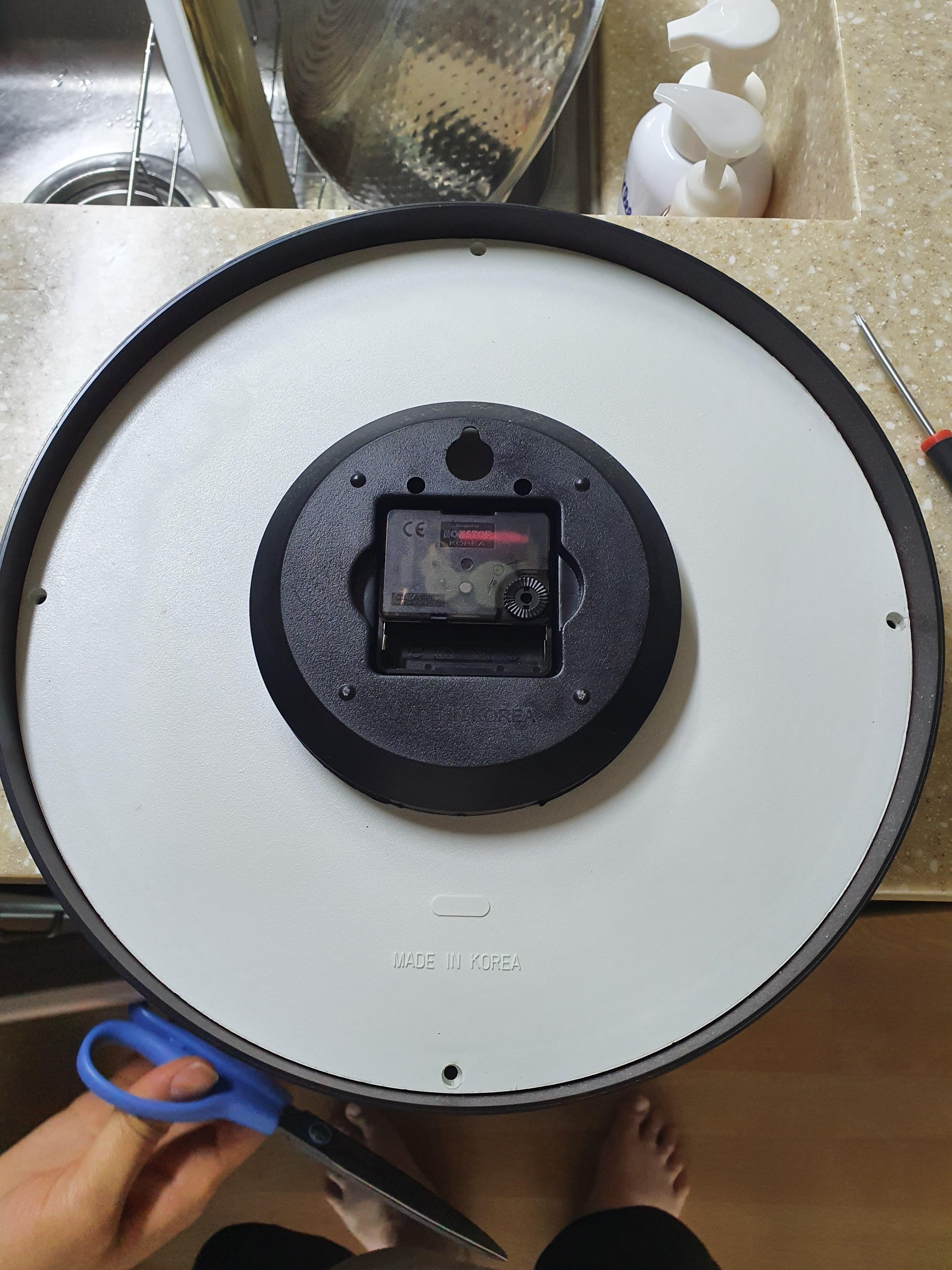

1. 벽시계를 벽에서 떼어낸다음 시계의 뒷면이 보이게 뒤집습니다.

2.뒷면을 보면 +자로 된 볼트가 4개 보일겁니다.

그걸 우선 시계 반대방향으로 돌려서 제거해줍니다.

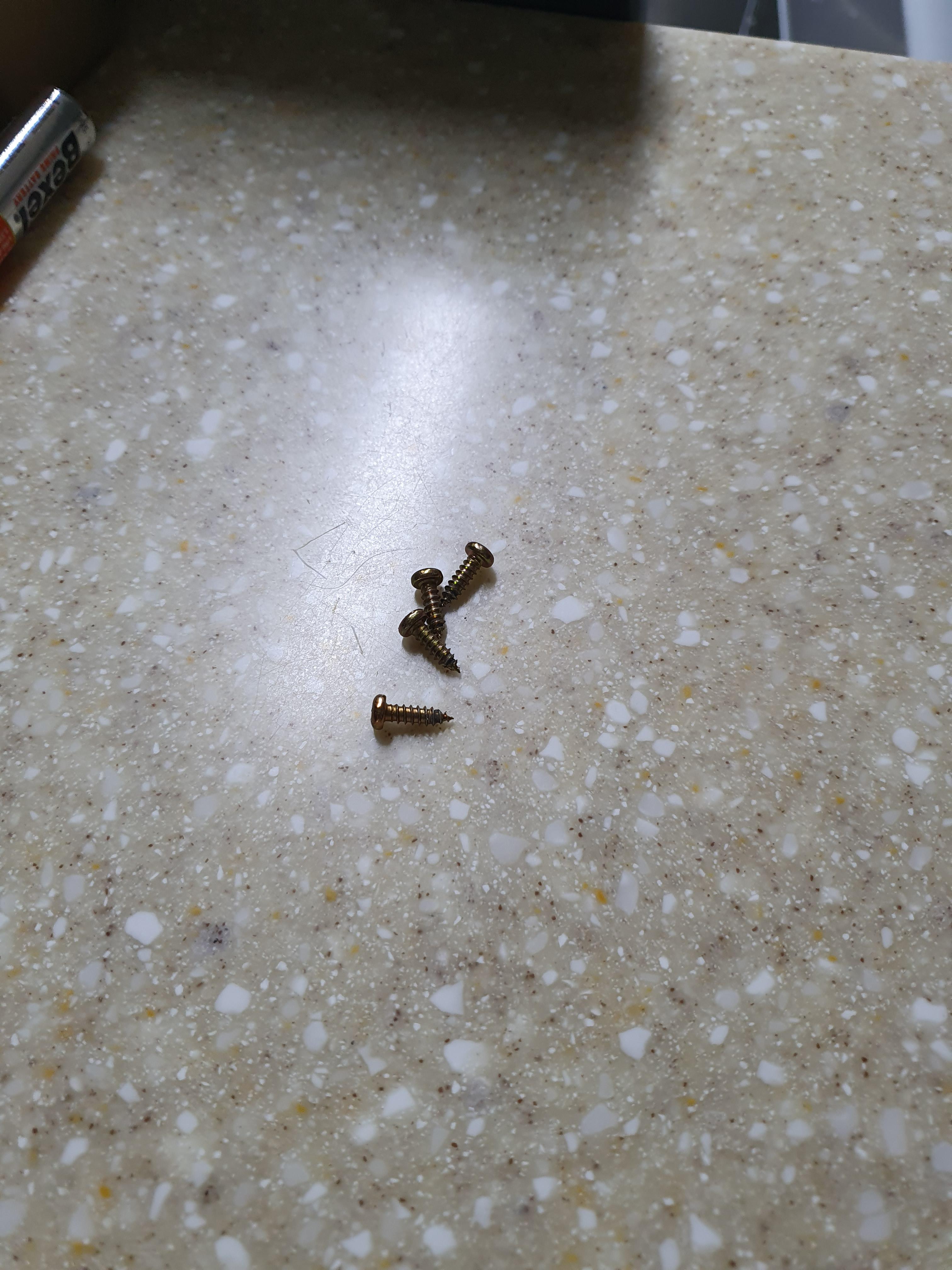

제거된 볼트 입니다.
이건 다시 써야하니, 한쪽 구석으로 치워 놓습니다.

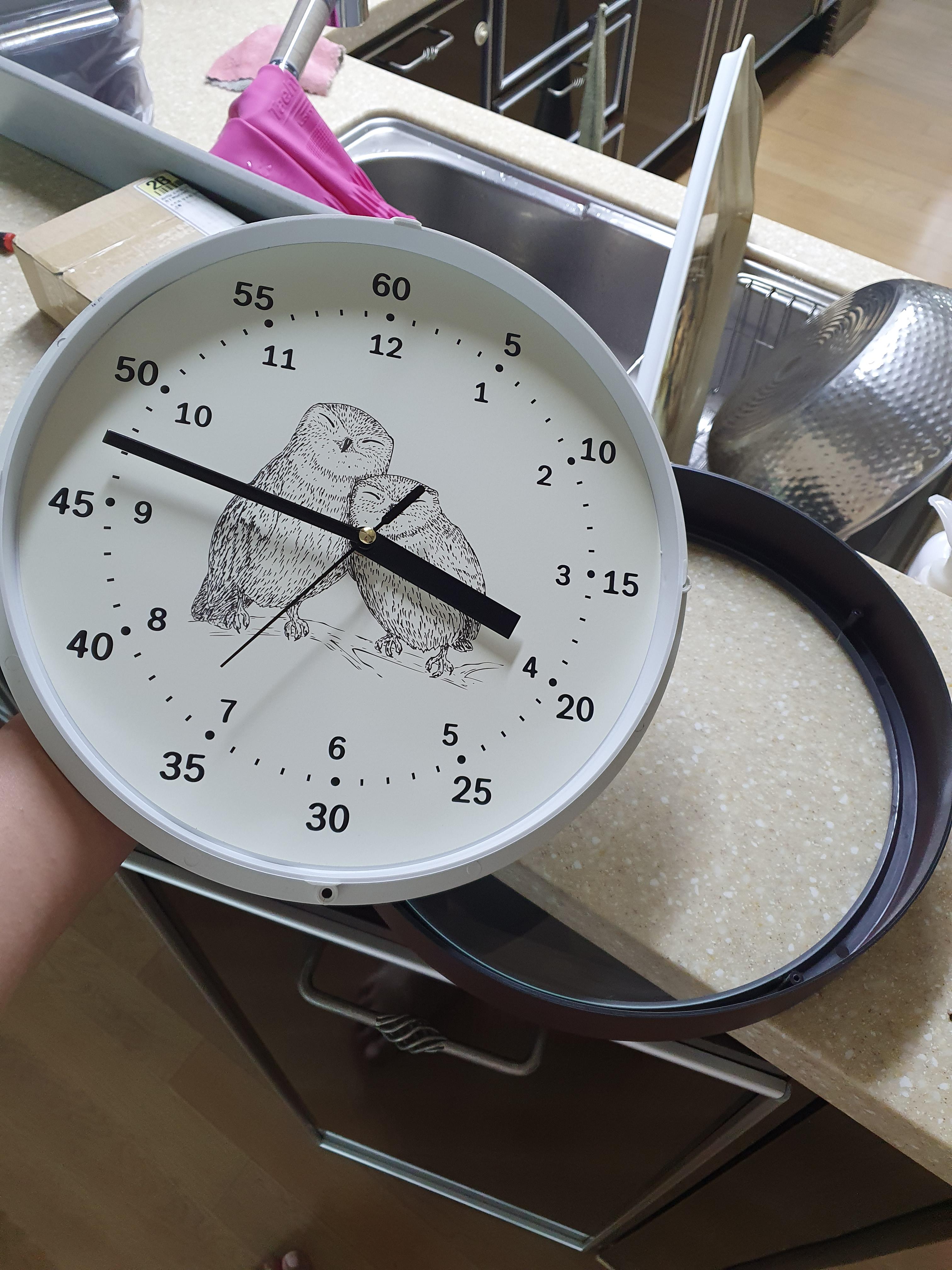

3.볼트를 제거하면, 이렇게 시계가 분리됩니다.

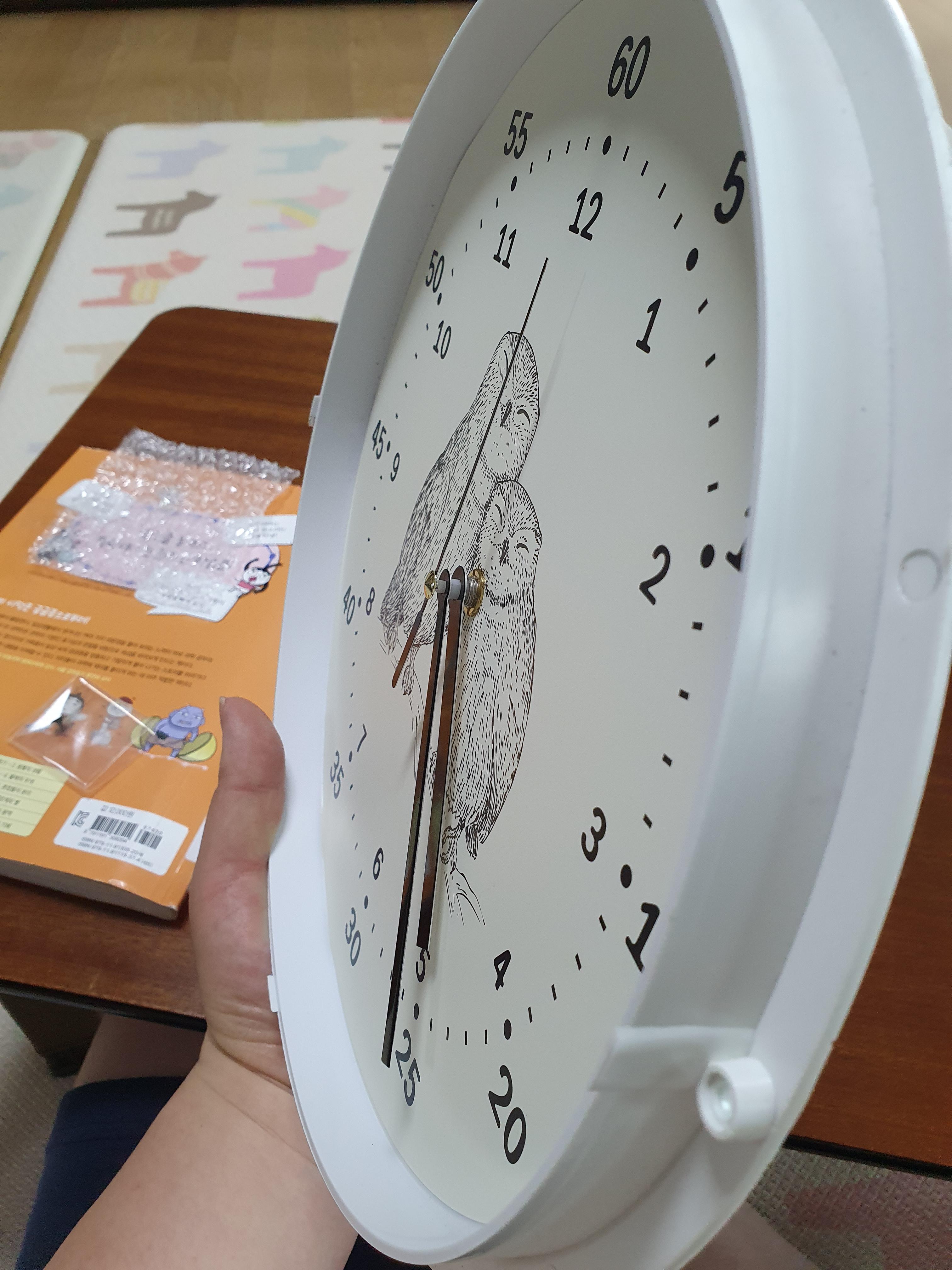

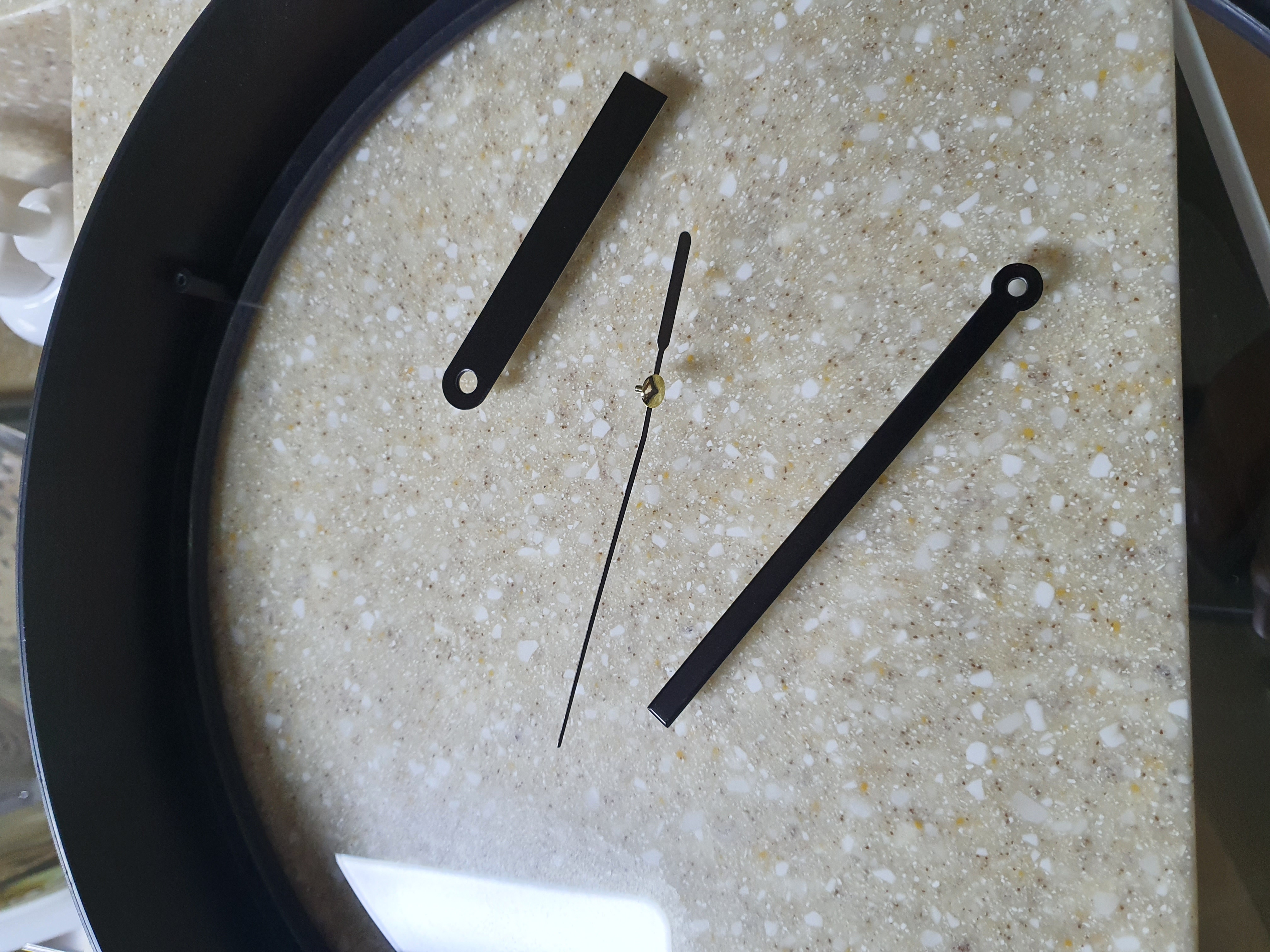

4. 이번엔 초침, 분침, 시침순으로 손가락을 이용해서

살살 잡아 당겨줍니다.

그럼 아래 사진처럼 핀들이 전부다 빠질겁니다.

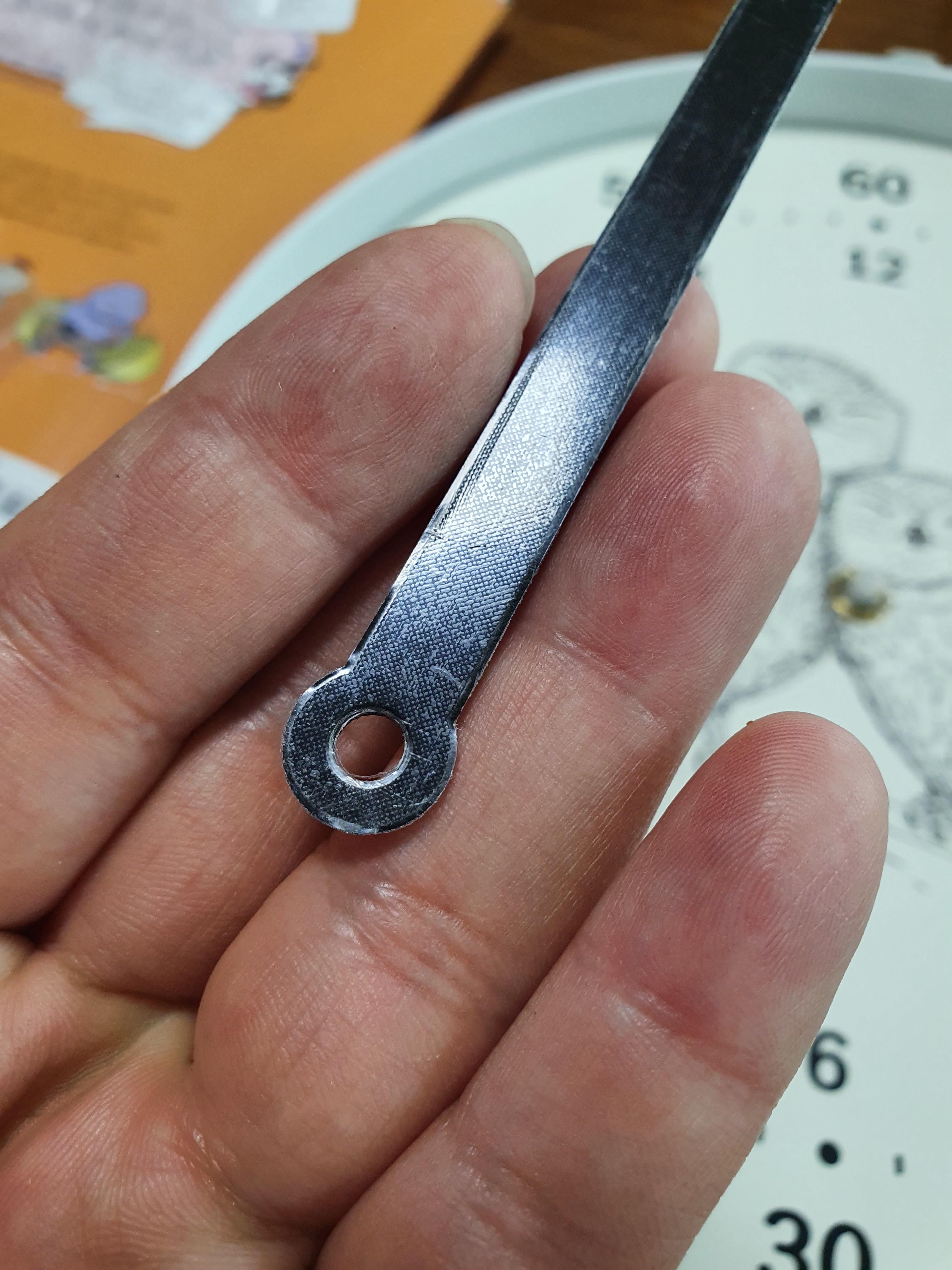

너무 세게 잡아 당기면 시침과 분침의 초침의 바늘이 휘어집니다.
근데 뭐 휘어진다고 해도 손으로 살살 구부리면
원상복구 할 수 있으니 괜찮아요

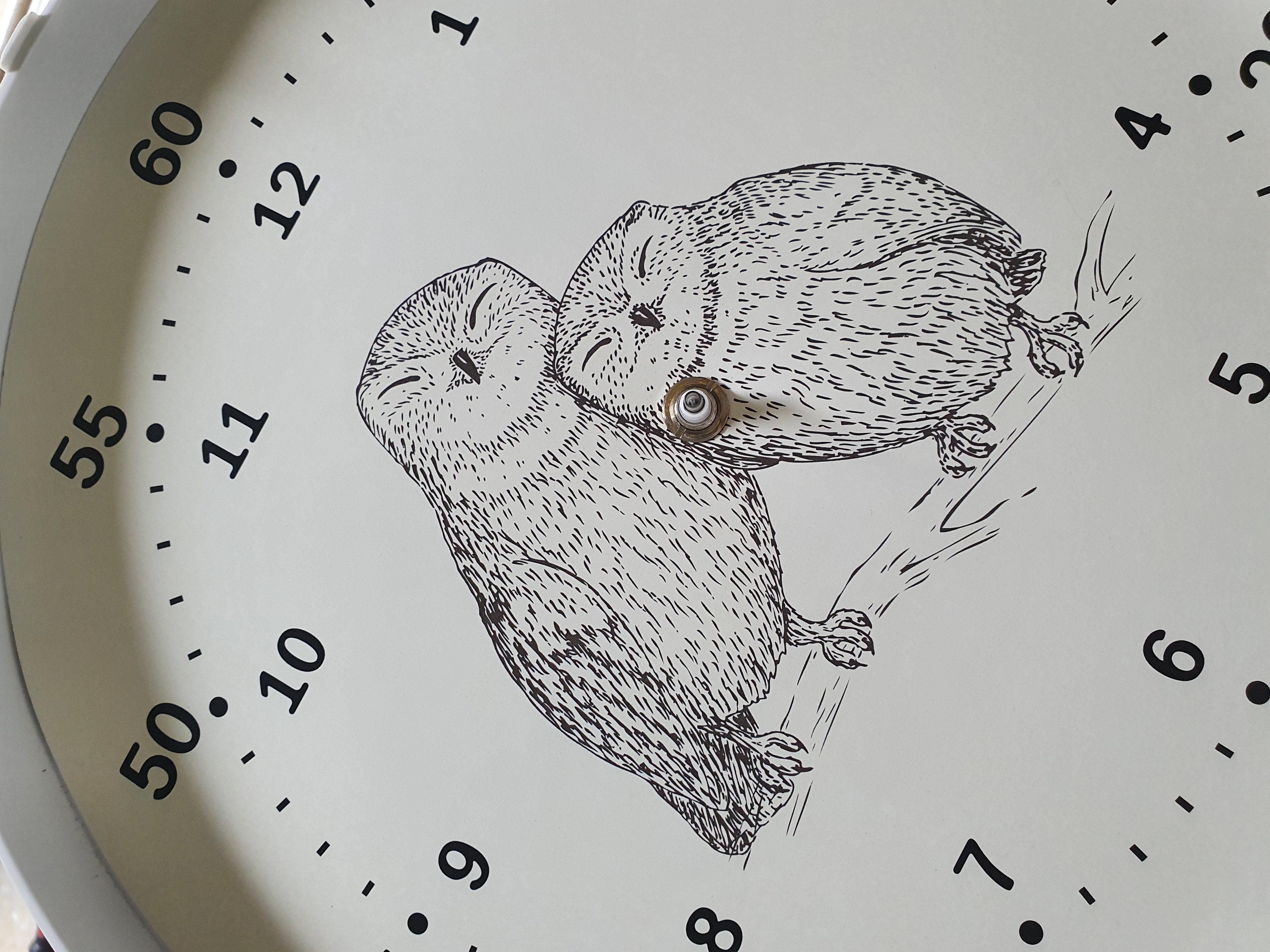

5. 그럼 시계침 고정하는 볼트가 보일꺼예요.

이걸 빼는게 가장 힘듭니다. ㅎㅎ

빼는 요령은?

-자 드라이버로 일자로 파져 있는곳에 일자 드라이버를 대 놓고 그 드라이버의 손잡이 뭉치를 툭툭 치면서 시계반대방향쪽으로 돌리면됩니다.

생각 보다 빡빡하게 돌려져 있기 때문에,
도구를 이용합니다.

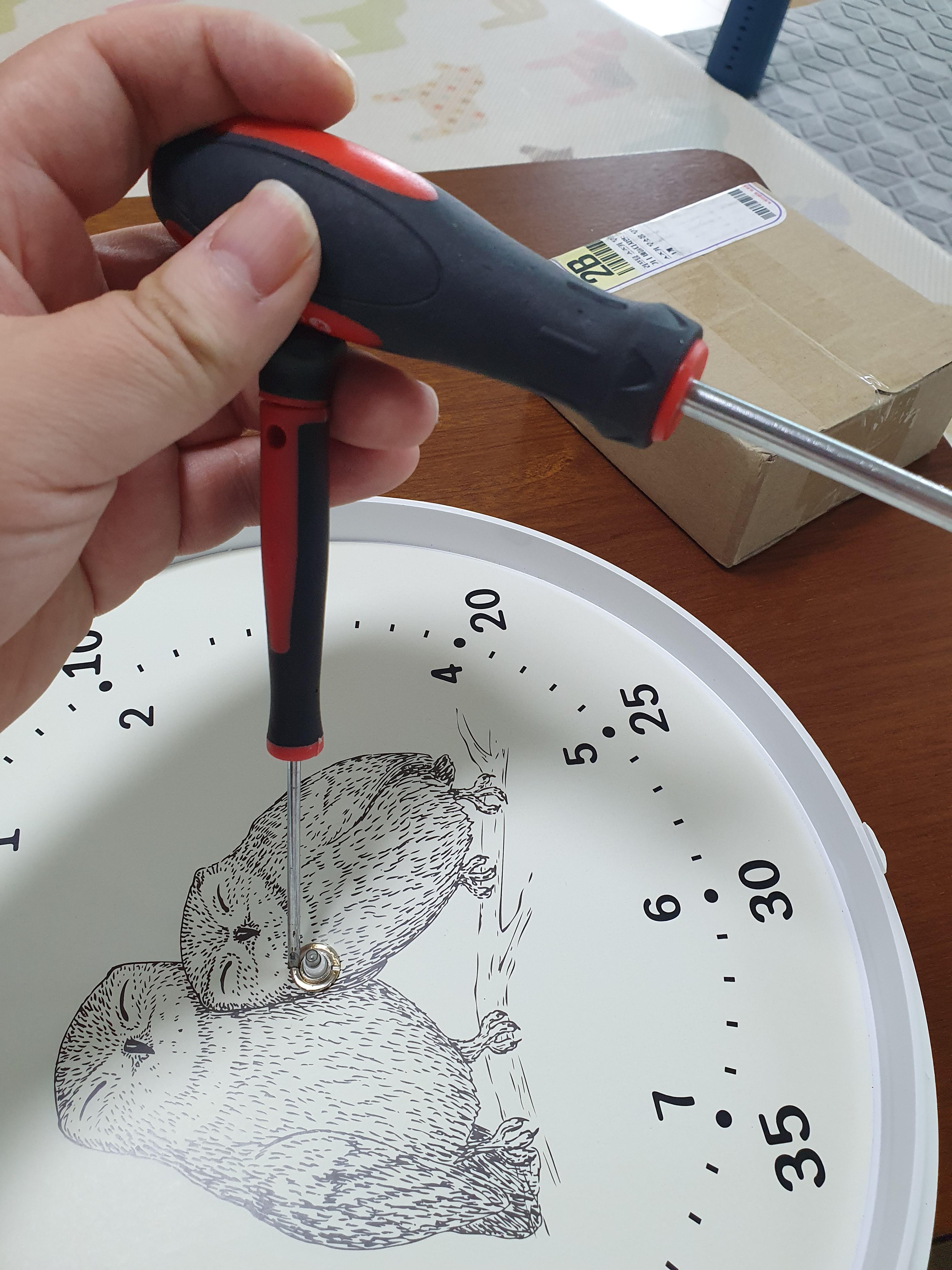

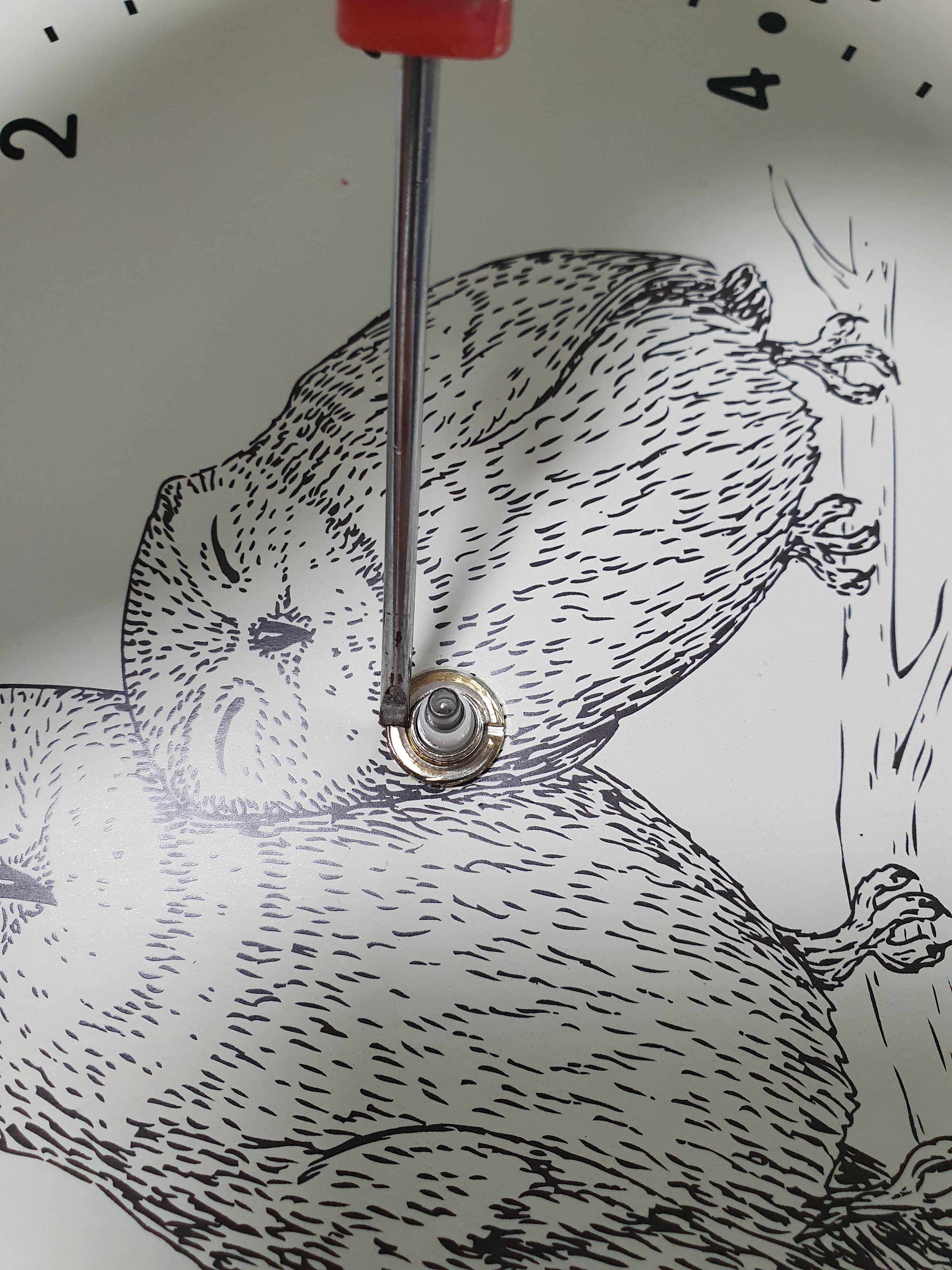

요런식으로 -드라이버를 -자 홈에 댄다음,
다른 드라이버로 -자 드라이버 뭉치를 툭툭 칩니다.
그럼 시계침 무브먼드 고정 너트가 돌아갑니다.

3번정도 툭툭 치면 그때 부턴
-자 드라이버 만을 가지고 살살 돌려줍니다.

그리고 편하게 돌아가면
손으로 돌리면서 빼면

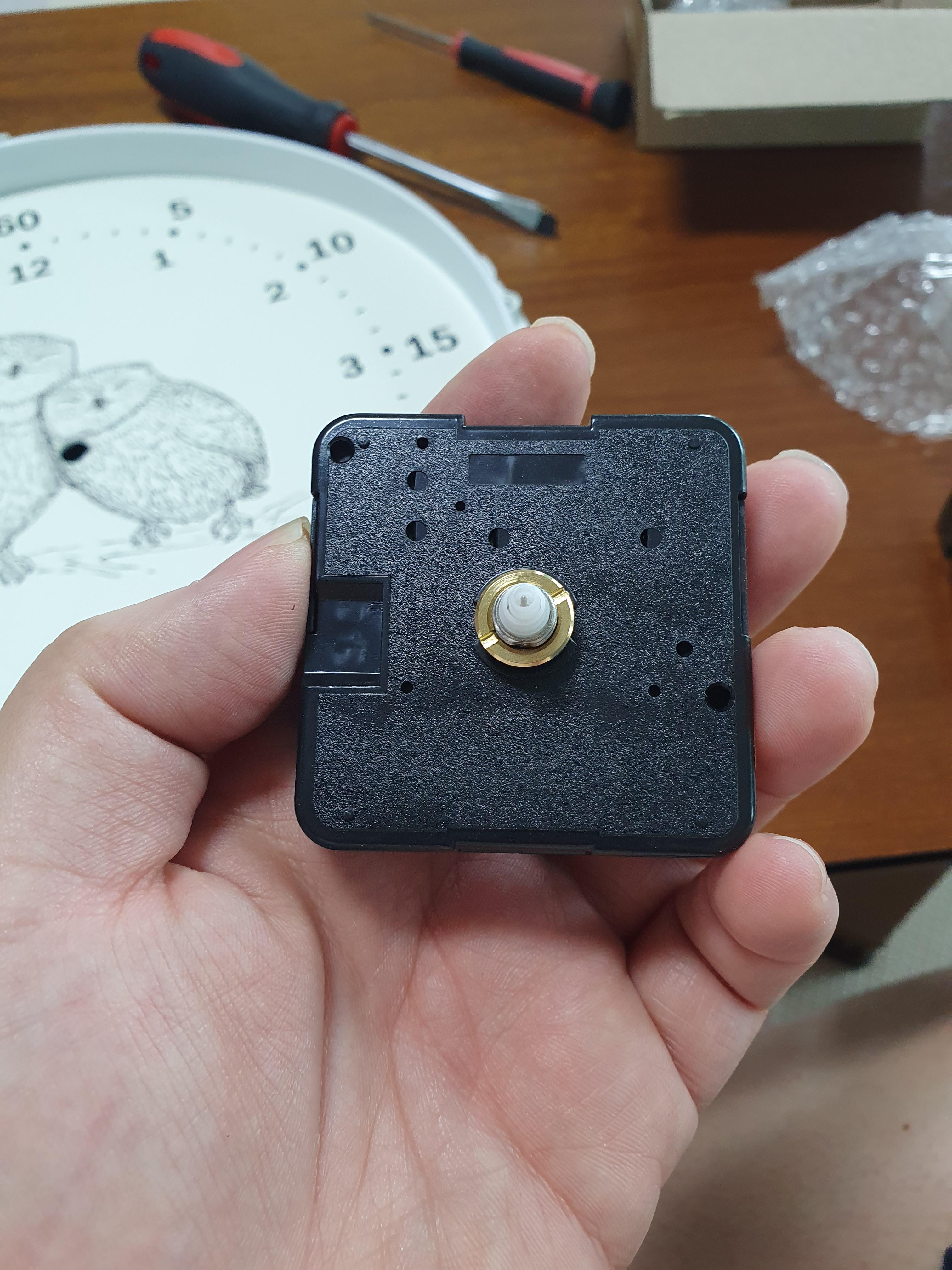

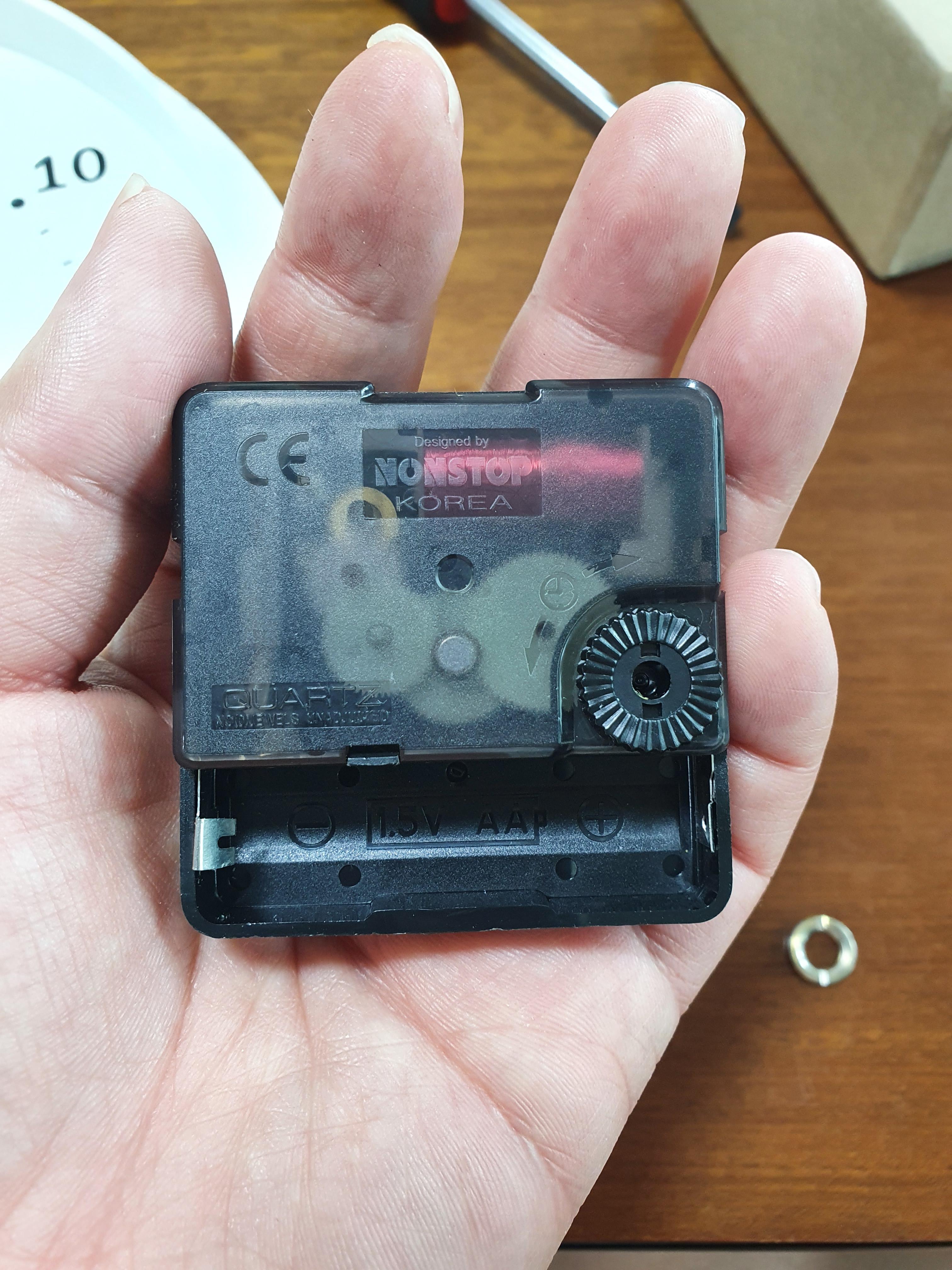

벽시계 무브먼트와 고정 너트가 이렇게 빠집니다.

고정되는 부분을 보니,
튀어 나와 있는 무브번트 고정볼트 길이가 14.8mm 규격이 맞는거 같네요.

역시 이사이즈가 집에서 쓰는 벽시계의 표준 사이즈 같네요.

그동안 5년동안 시간을 잘 알려줘서
고마운 기존 벽시계 무브먼트는 멀리 보내고,

이렇게하면 벽시계와 무브먼트 분해는 완료 하였습니다.

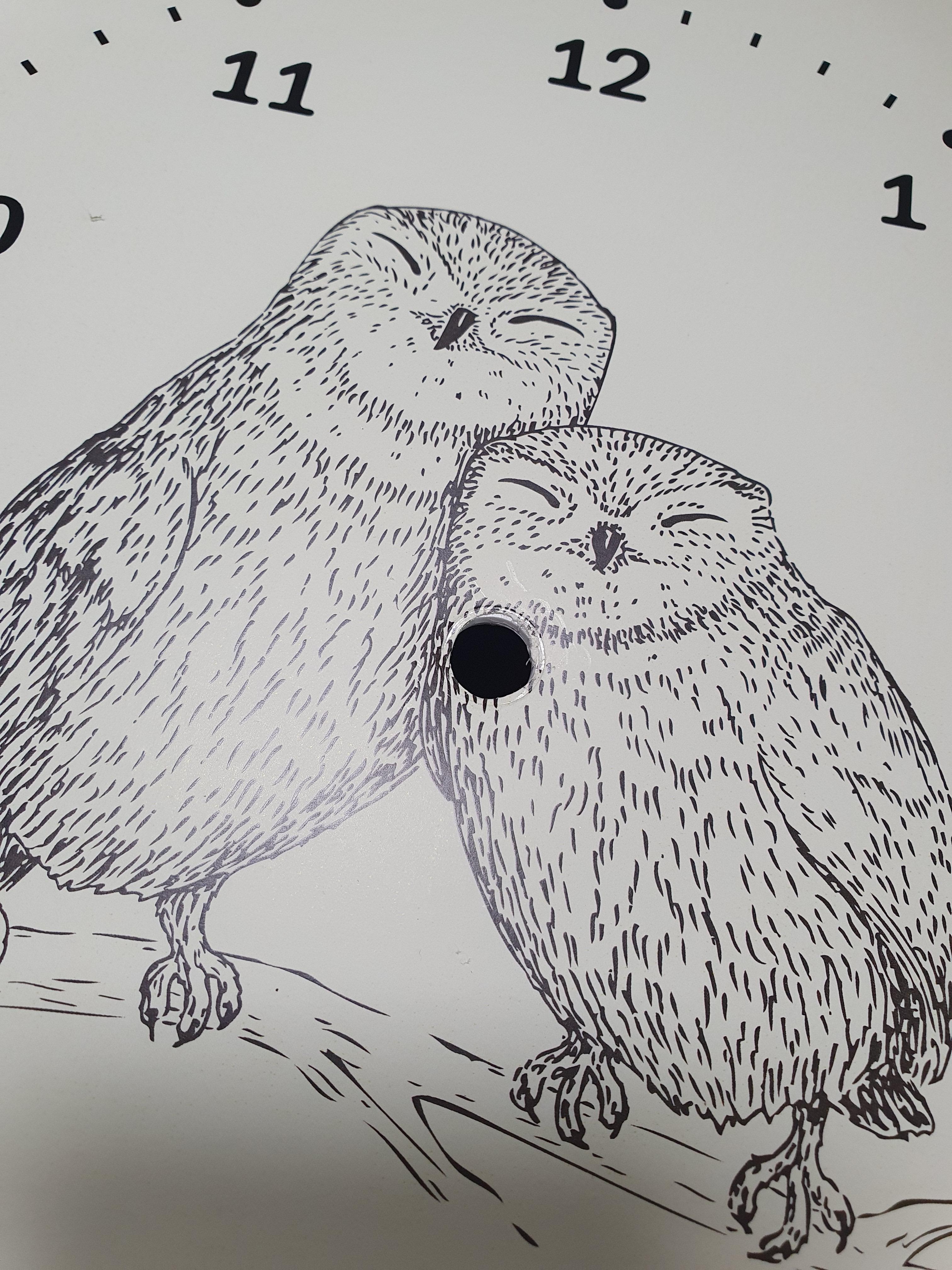

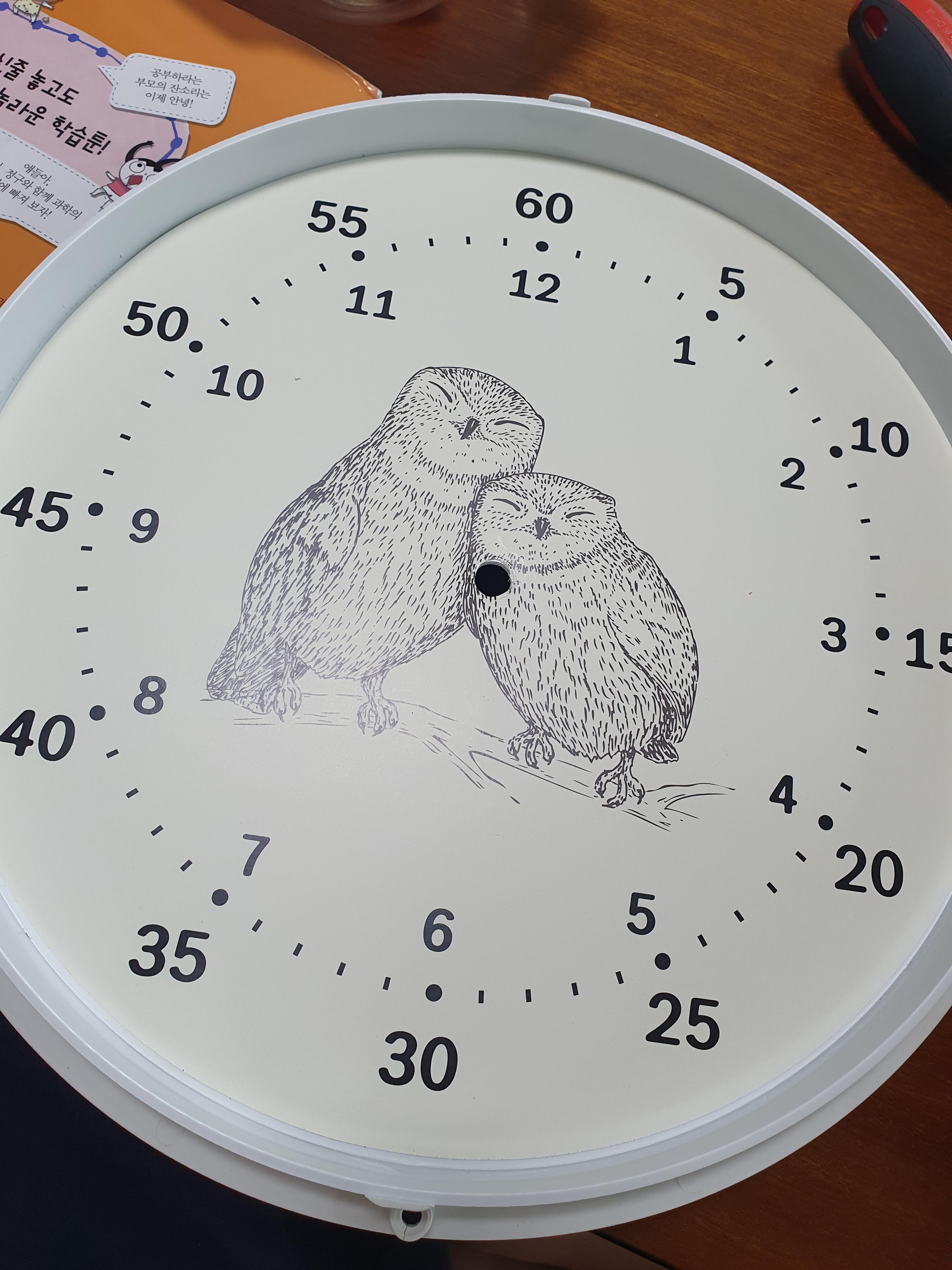

가운데 구멍이 뻥 뚫려 있네요. 이젠 여기에 새로운 무브먼트를 껴야겠습니다.

조립은 분해의 역순대로 하면 됩니다.

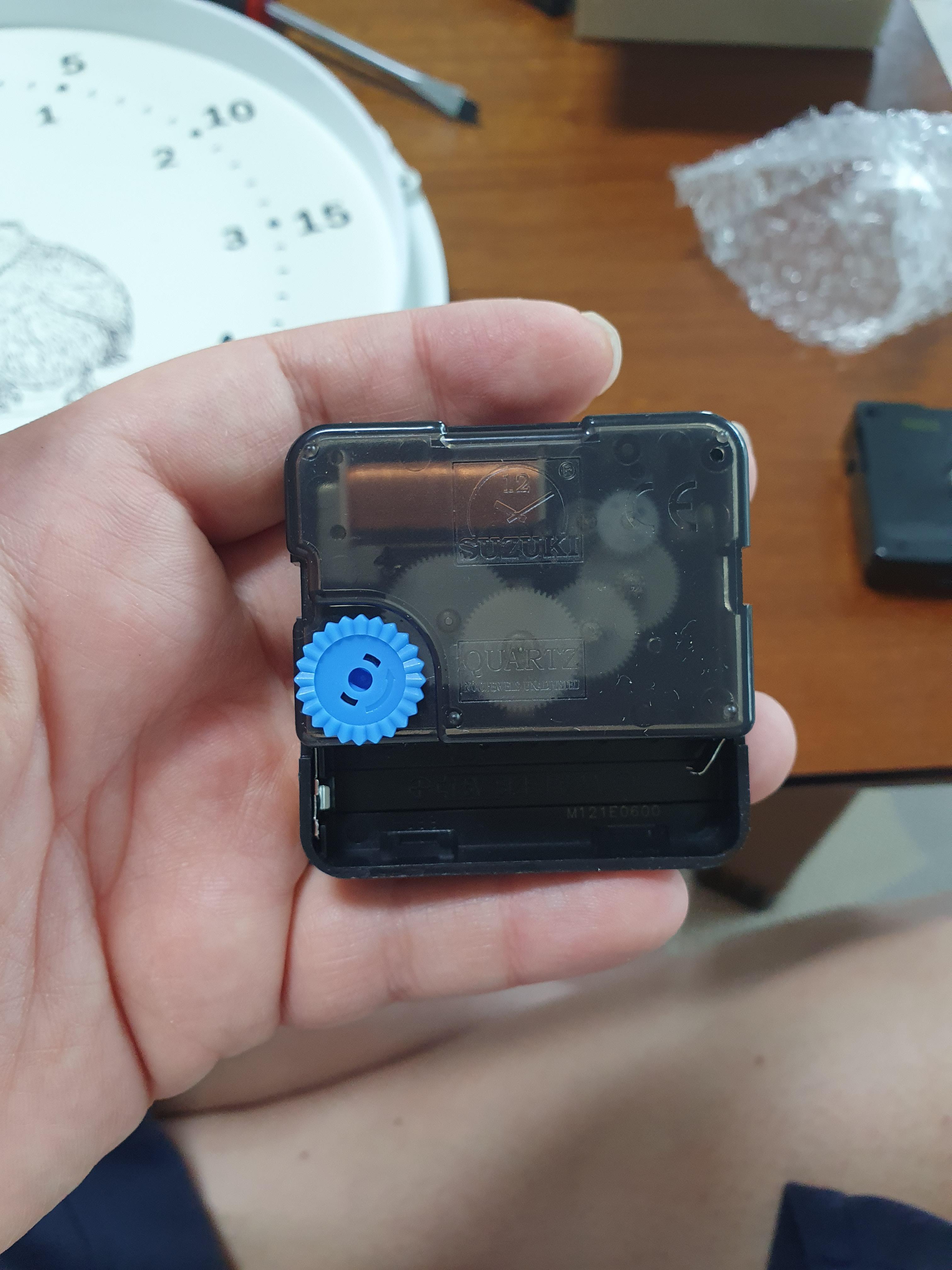

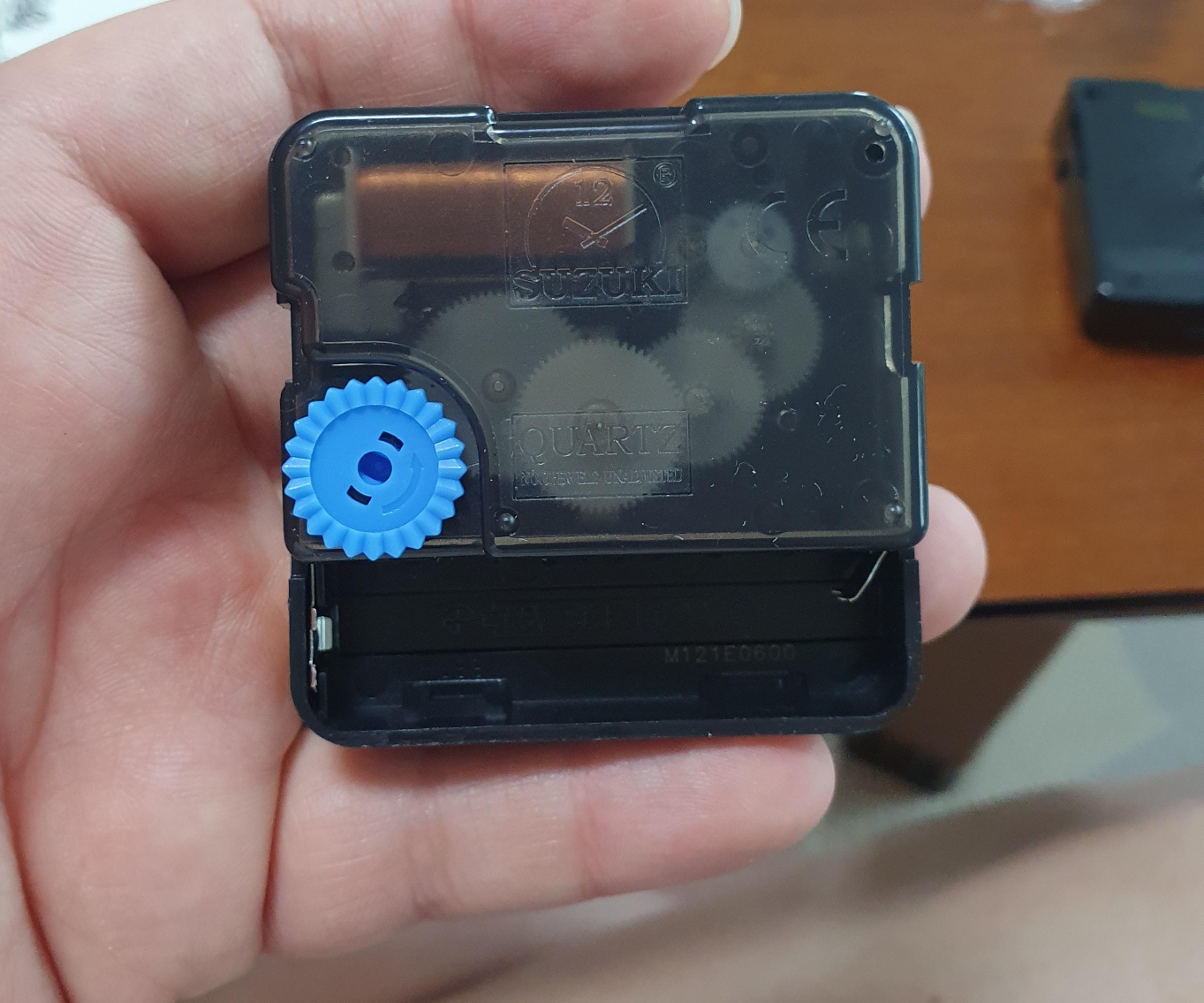

새로산 스즈키 무브먼트 14.8mm 규격 제품입니다.
혹시 작동이 되지 않을까봐 베터리를 껴고 상태를 보니,
잘구동이 되는듯합니다.

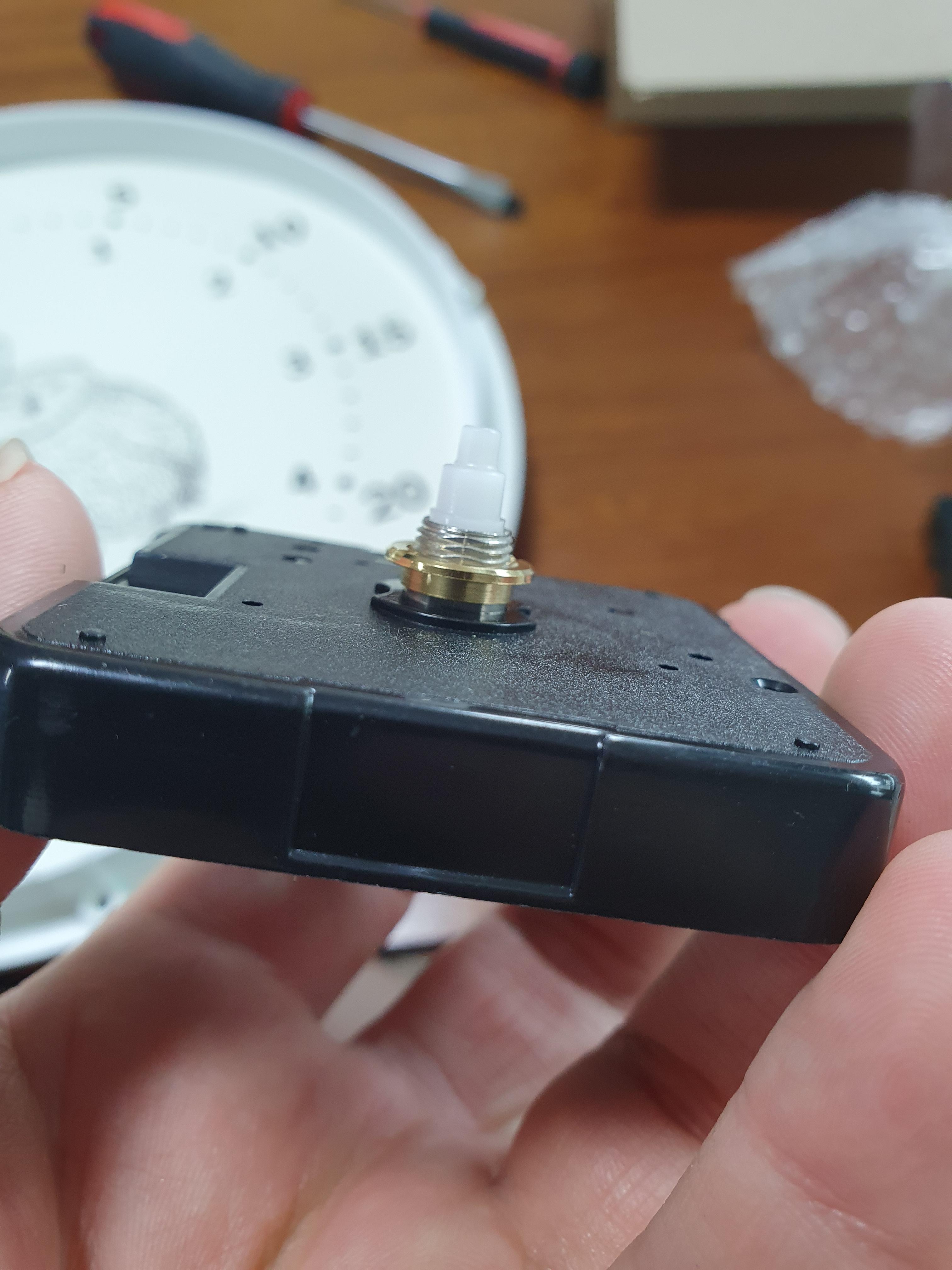

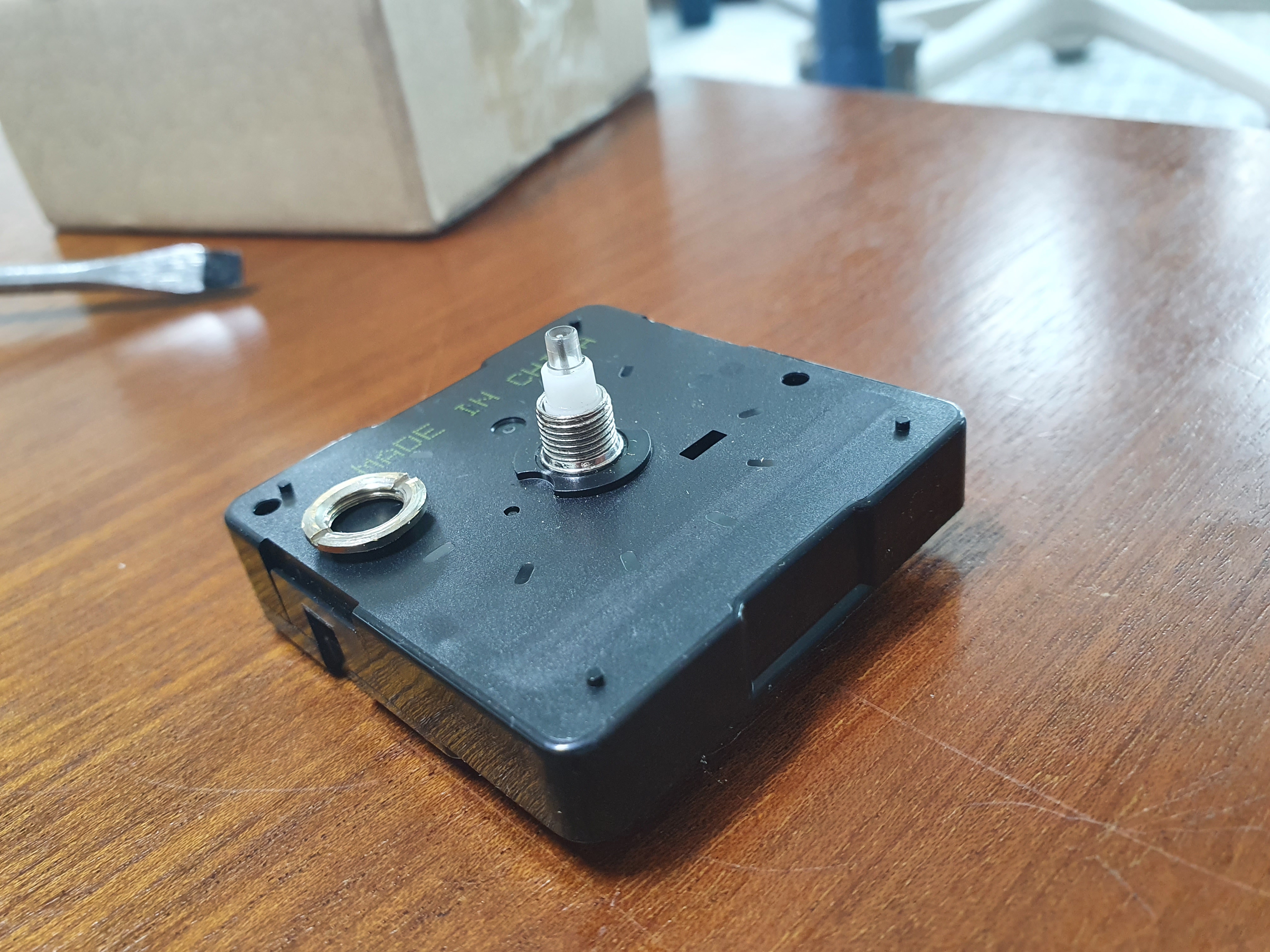

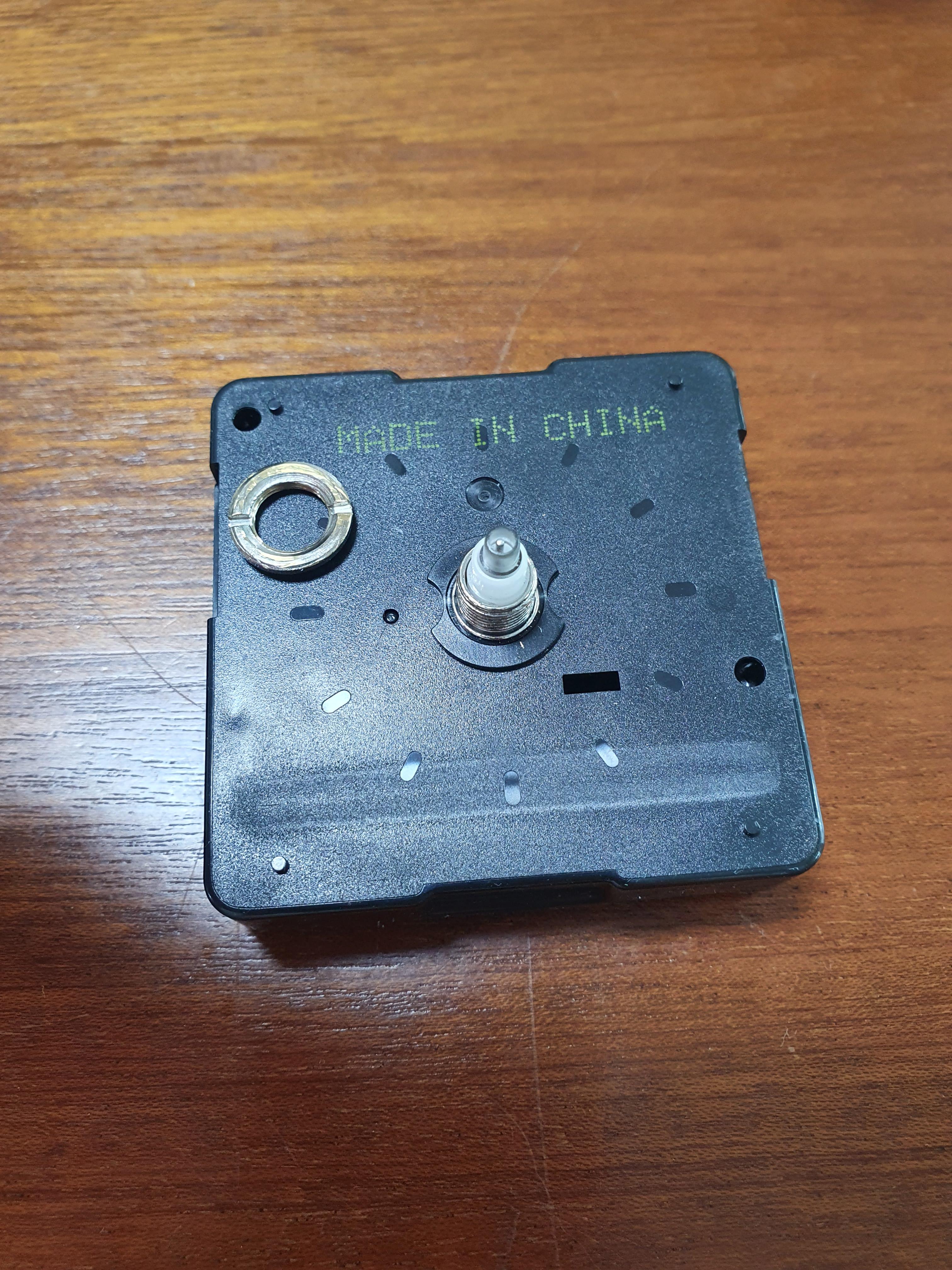

우선 무브먼트의 고정나사를 뺍니다.
손으로 돌리면 됩니다.
시계반대방향으로 사정없이 돌려주세요!

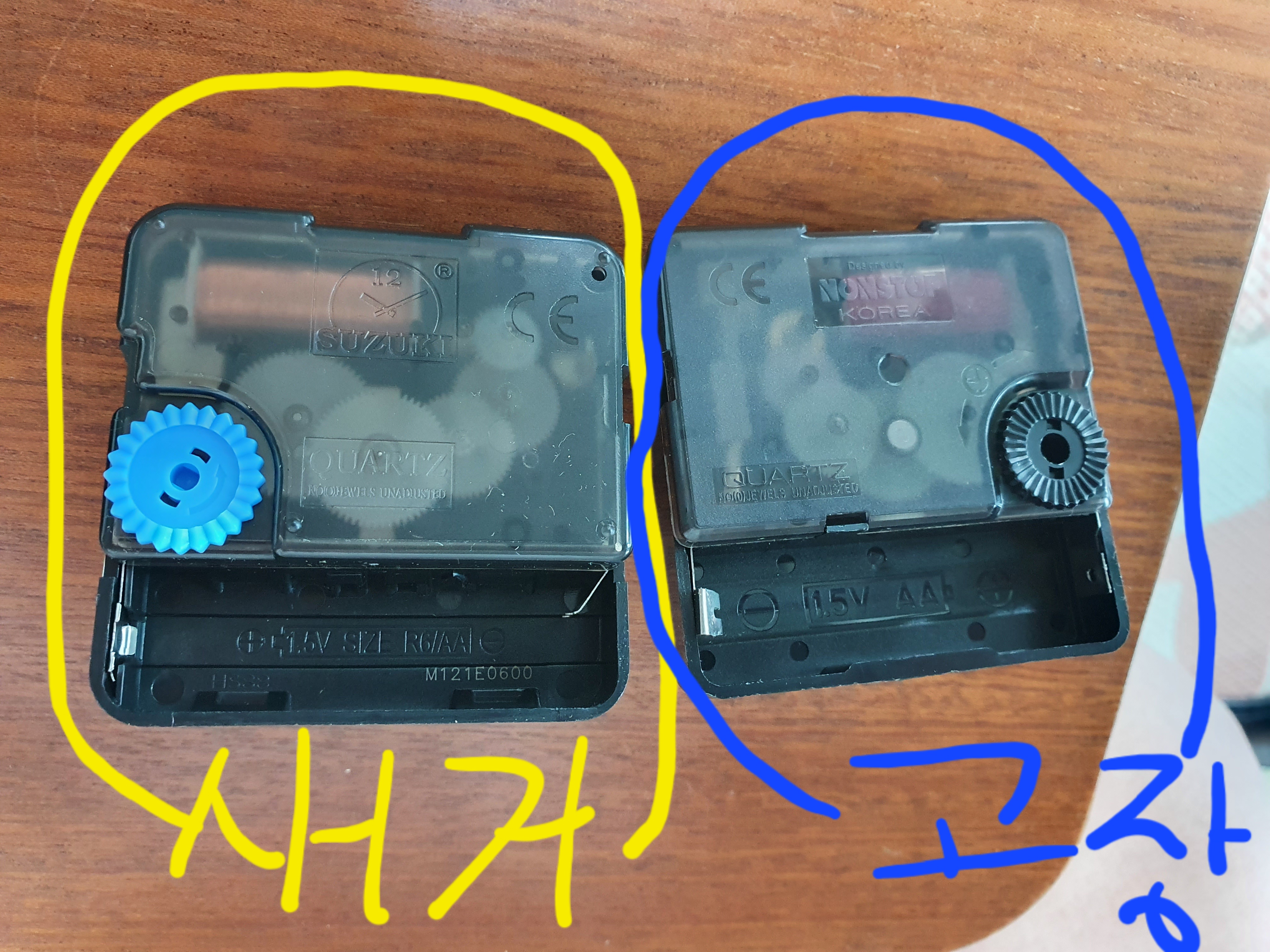

잠깐 비교를 해 볼까요 왼쪽이 새로 산 스즈키 무브먼트 오른쪽이 고장난 논스탑 코리아에서 만든 무브먼트입니다.

규격 사이즈 전부 동일합니다.

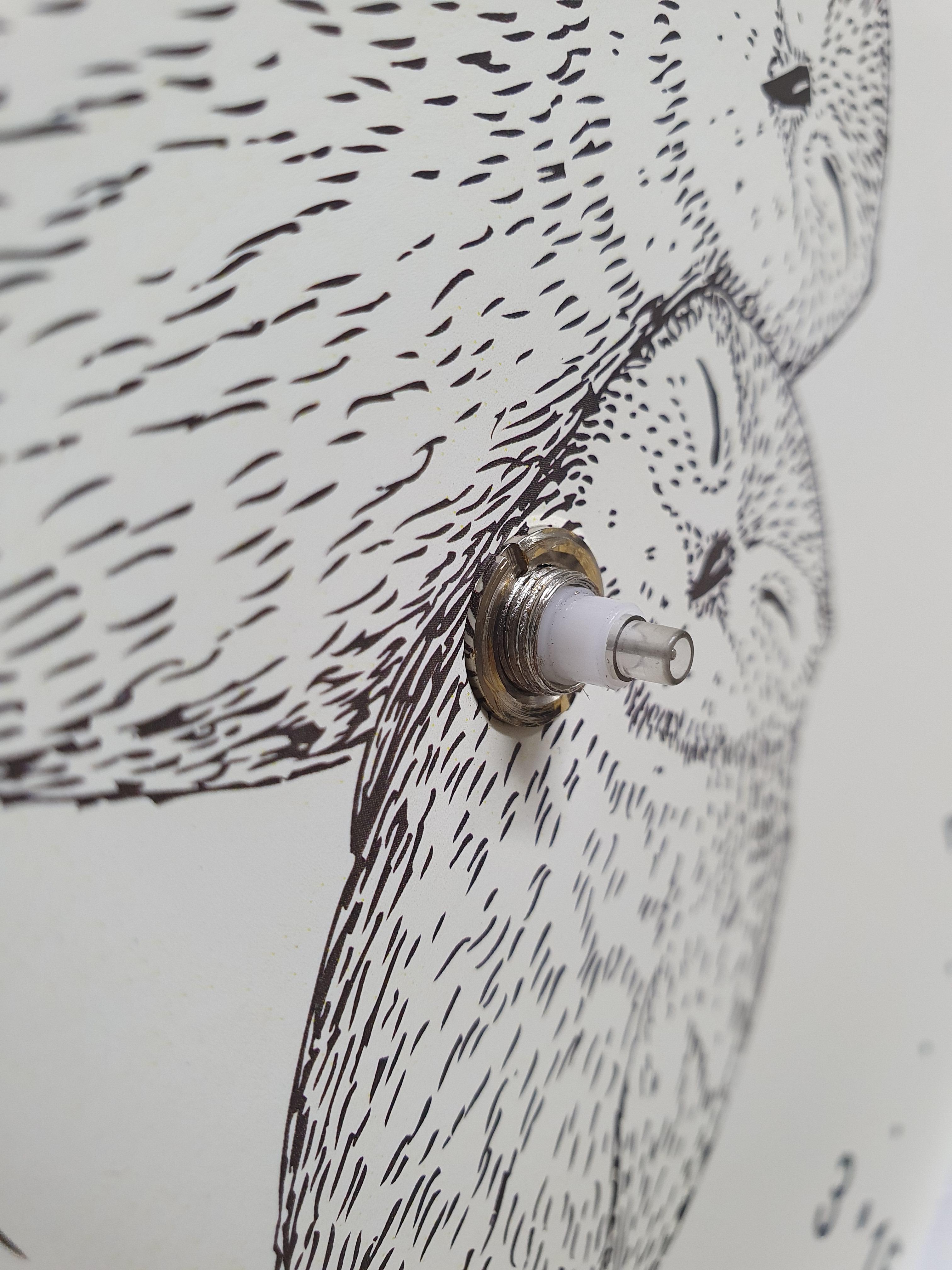

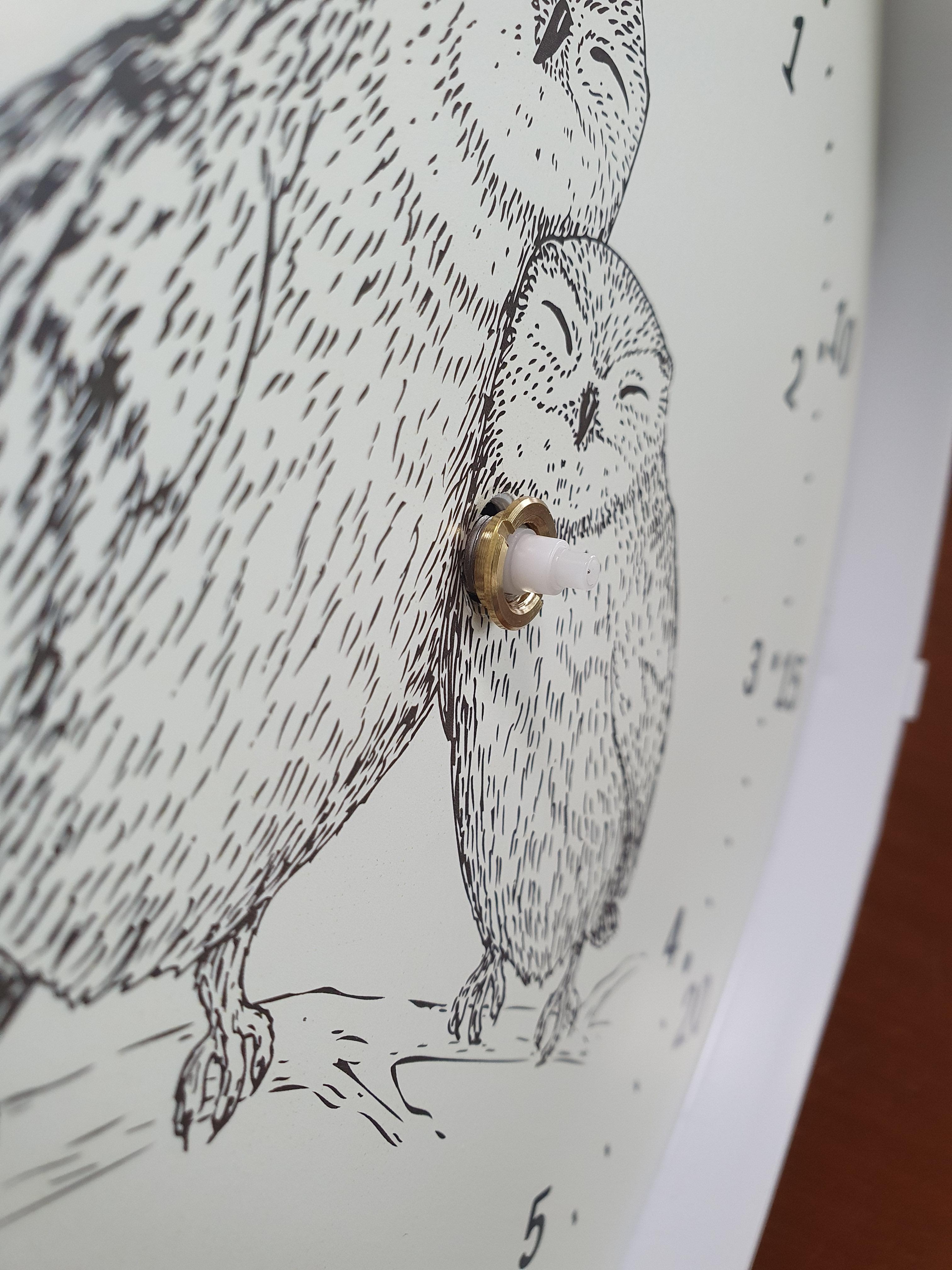

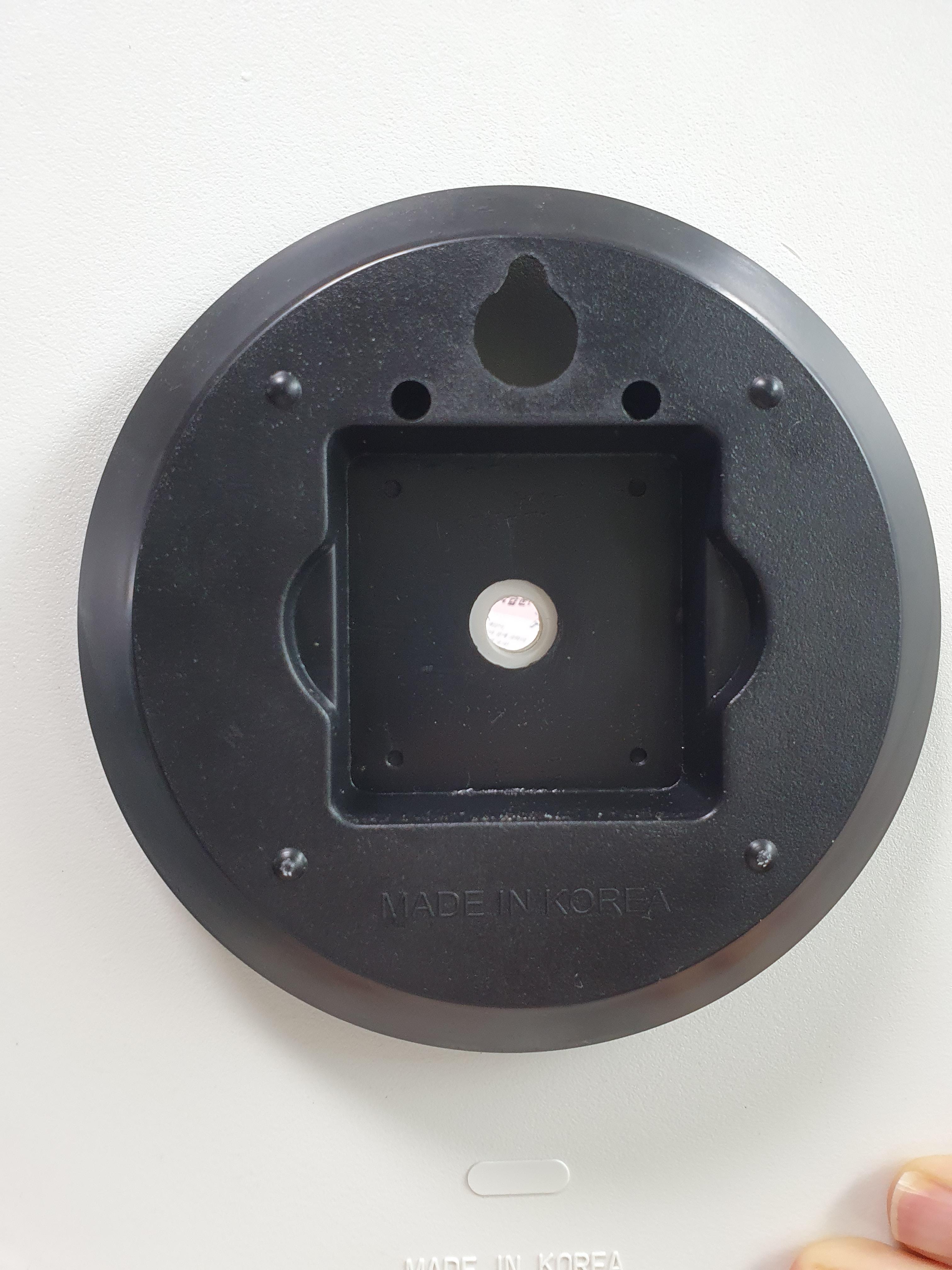

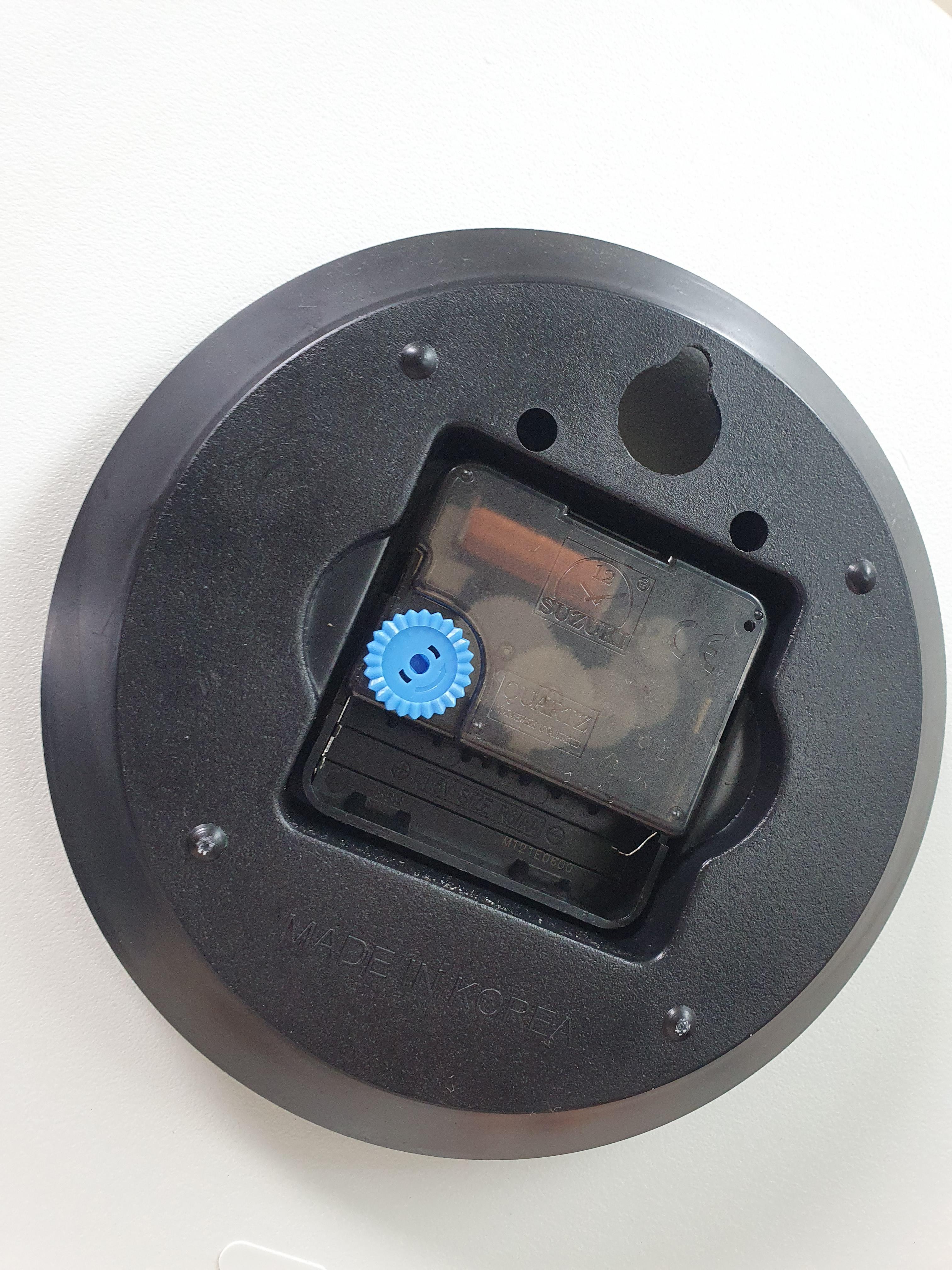

시계 뒷편에 무브 먼트를 끼워넣습니다.

그 다음 고정 너트를 이용해서 조여줍니다
여기서 적당히 조여줘야 무브먼트와 시계가 서로 잘 붙어서 고정이 됩니다

일자 모양이 보이게끔 해서 시계방향으로 돌려주면 됩니다.
마지막에 고정 할 때는 드라이버를 이용해서 풀렀을 때처럼 툭툭 쳐 줘서 고정을 하면 됩니다.

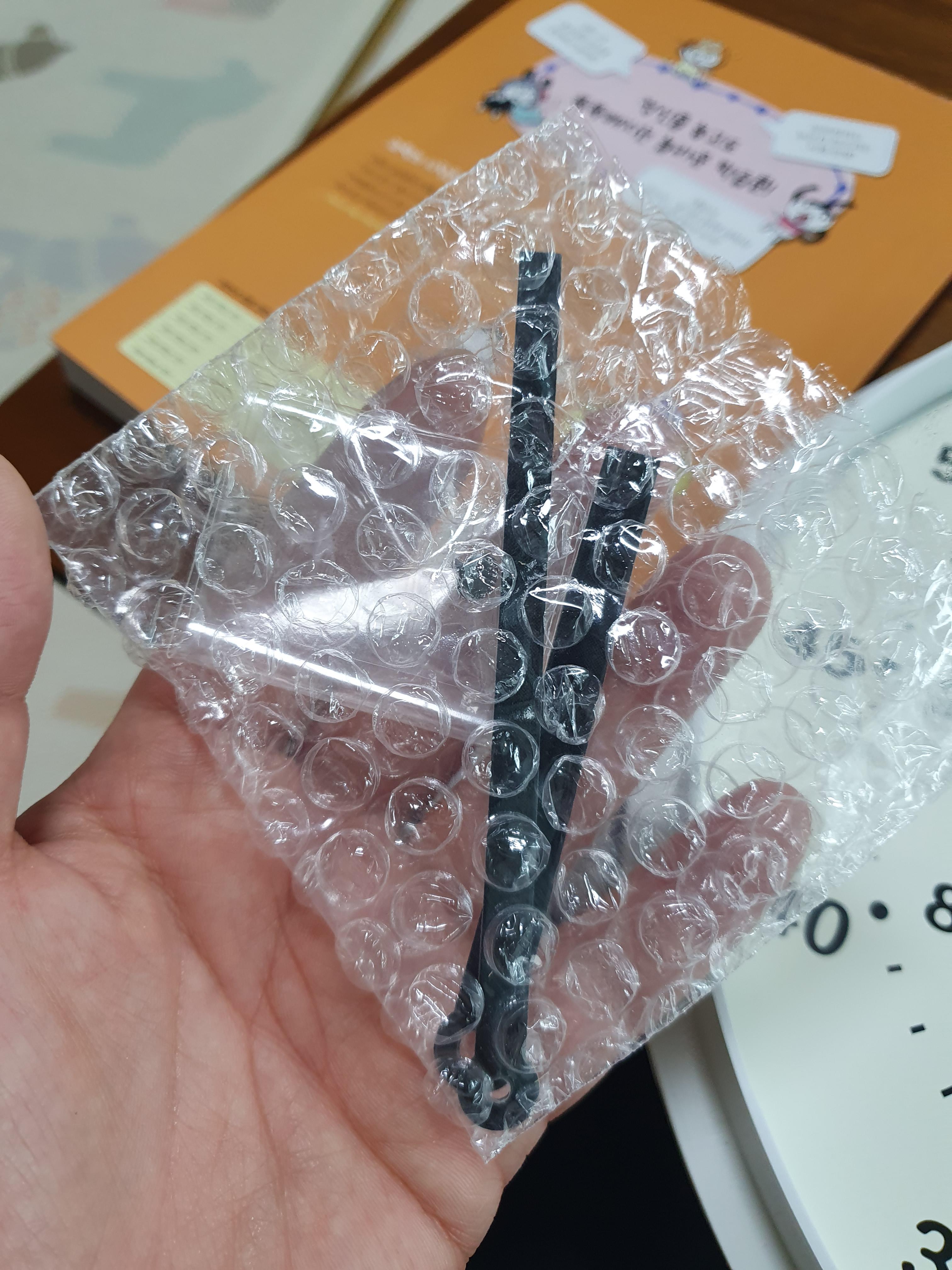

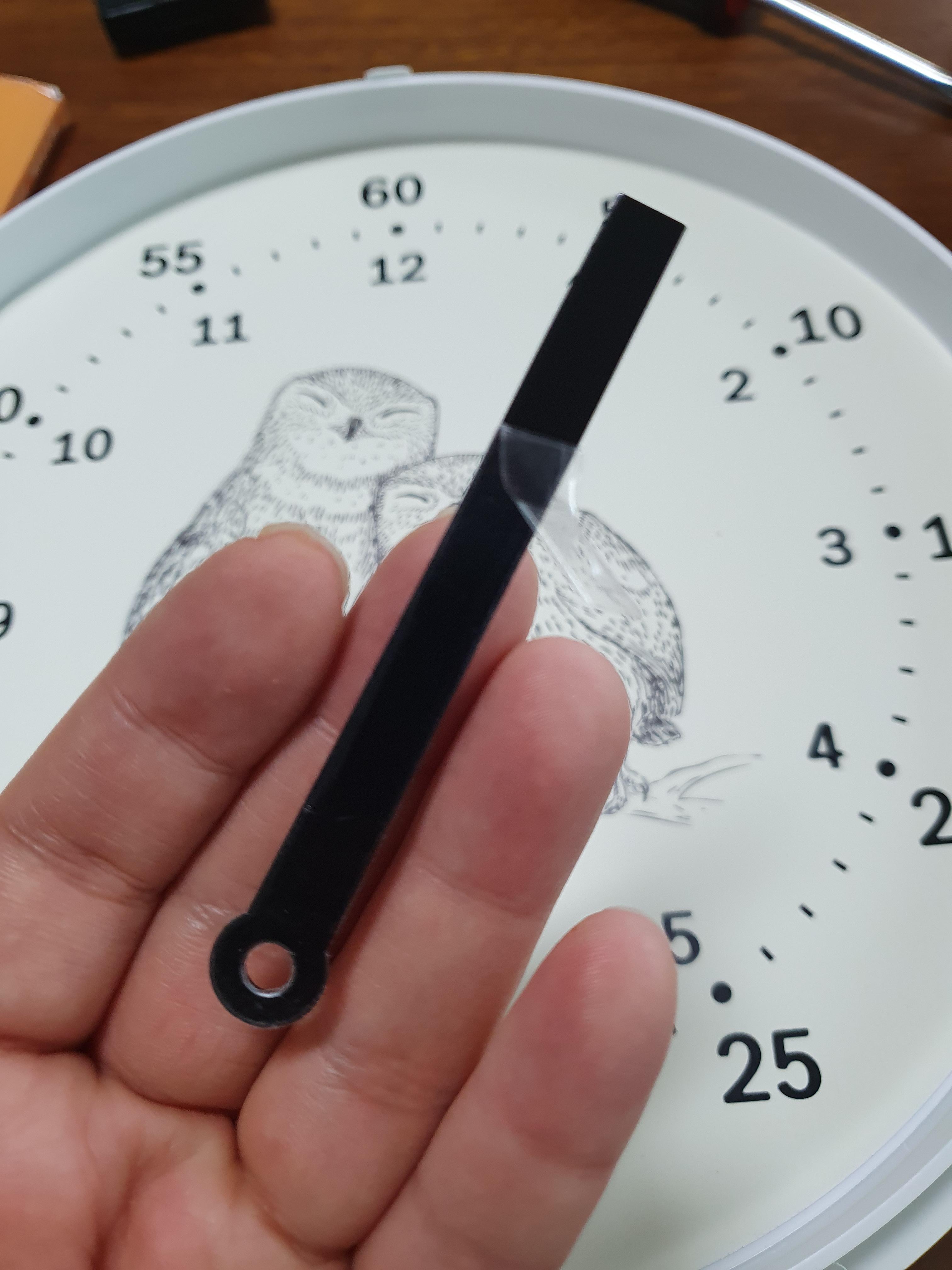

새로 구매한 분침과 시침 색깔이 이상합니다?

보니깐 보호필름이 붙어있네요?!

900원짜리 시침과 분침 이라서
대충 만들 줄 알았더니,
생각보다 깔끔하게 잘 포장되어 만들어져 있으니, 만족스럽네요ㅎㅎ

가볍게 보호필름을 제거합니다.

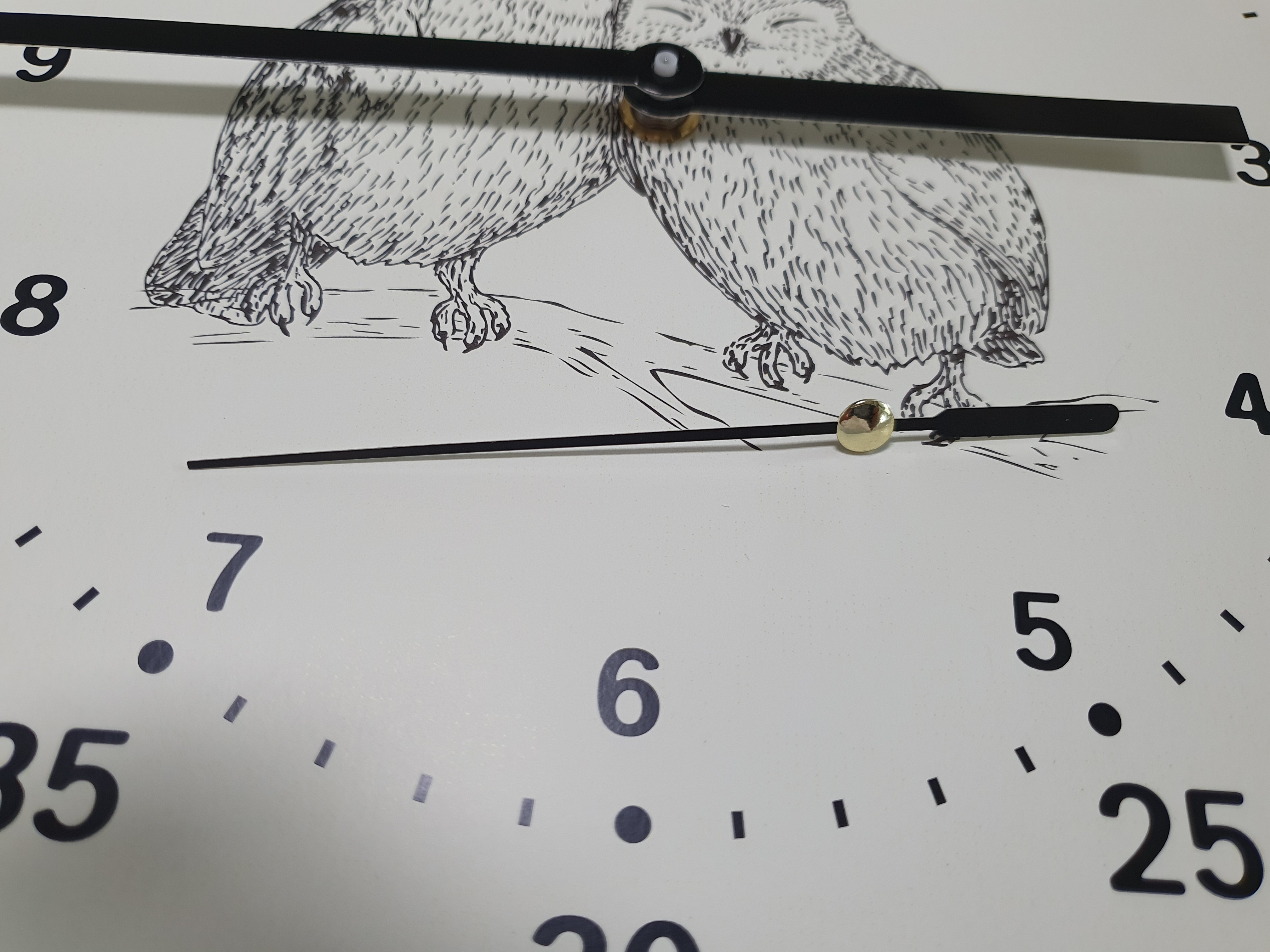

제일 먼저 시침을 고정합니다 시침은 정화하게 4시에 고정을 해서 꼽았구여,

분침은 12시에 딱 맞게끔 뽑습니다.

이렇게 꼽아야 시간이 정확하게 움직입니다.

그리고 마지막으로 초침을 꼽습니다.

초침은 새로 구매를 하실 못 했어요.
따로 스즈키 무브먼트용 초침이 팔지 않아서 ㅠㅠ

그런데 다행이도 기존 사용하던
초침의 규격과 분침, 시침 규격이 전부 동일 하였기 때문에 초침과 분침은 기존 침을 사용 해서 고정시켰습니다.

모든 시계 침을 다 꼽아 놓고 한 바퀴 돌려봅니다 혹시나 시침 나 분침 초침이 간섭이 있나 없나 보기 위해서요.

간섭이 있다면 간섭이 나지 않게 손가락으로 살짝씩 구부려 줍니다.

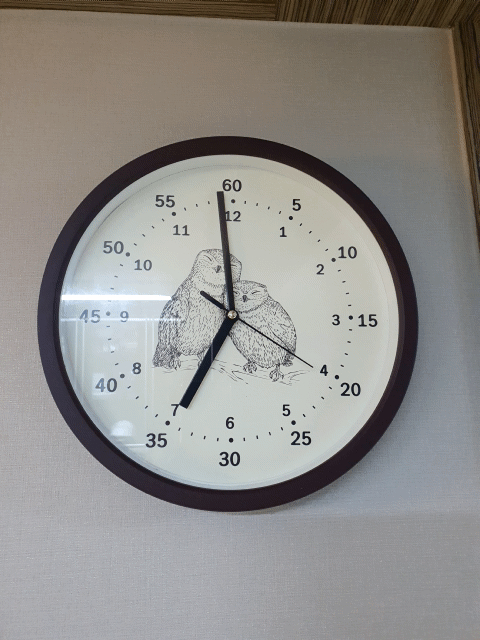

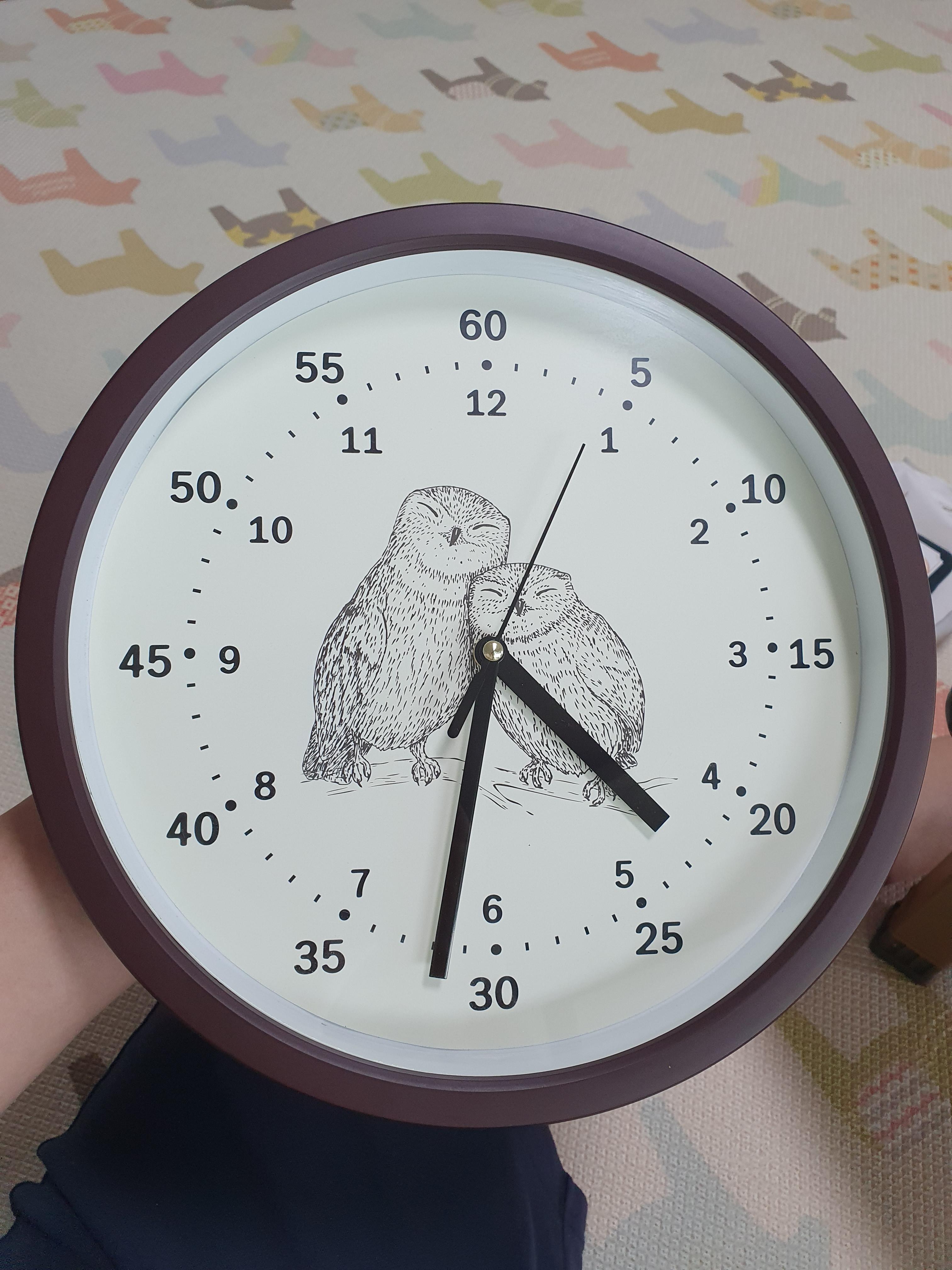

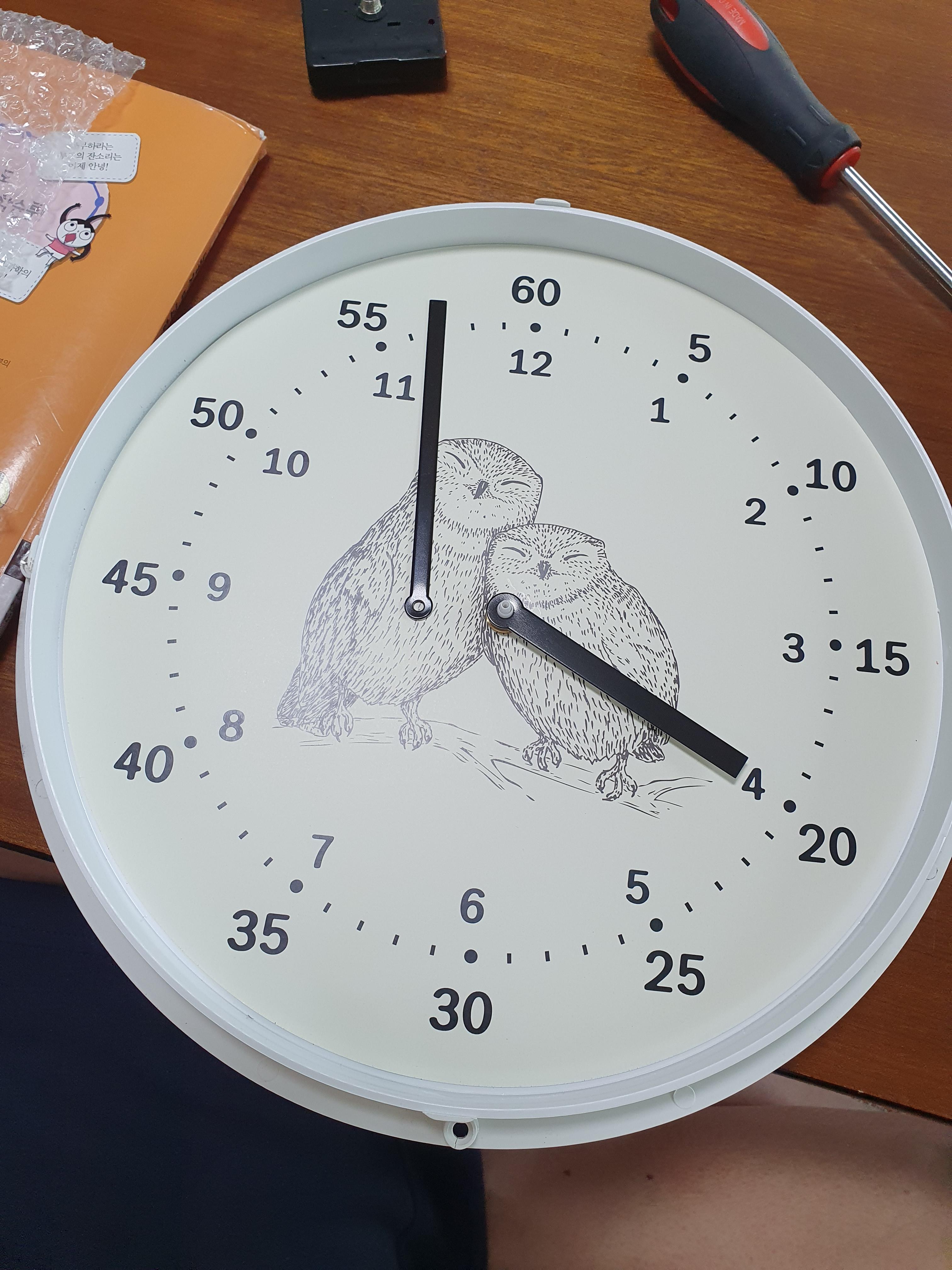

자 드디어 완성되었습니다 5년 동안 사용 안 벽시계 무브먼트가 고장나서 스즈키 무브먼트로 벽시계를 다시 살렸습니다.

벽시계가 아무리 싸도
가격이 1만원에서 3만 원 사이 정도 하거든요?!

그런데 이렇게 조금 수고스럽지만,
무소음 시계 무브먼트를 구매해서 직접 고쳐 보니
자원도 낭비 하지 않고, 돈도 아껴서 만족스러운 환경보전을 한거 같아서 기분이 좋아졌습니다.

이번에 이렇게 벽시계를 직접 수리해 보니
생각보다 그리 어렵지는 않았습니다.
그것과 관련해서 영상을 하나 찍어 봤어요.

이상으로 벽시계 수리 하기 포스팅은 여기까지 쓰렵니다 다들 6,000 원 투자해서 벽시계 고쳐 쓰시길 바랍니다.

벽시계 수리하기

끝!
