LED 전등이 고장나면, LED 모듈만 사서 고쳐 쓰세요.

집에 주방에서 사용했던 주방 LED 형광등의 반쪽이 안나옵니다.
주방 형광등은 60와트짜리 LED 형광등이 2개가 달려 있는데..

한쪽의 60와트 LED 모듈 2개중에 1개가 들어오지 않는것으로 확인이 됩니다.

LED 전등 LED 모듈 교체

60와트 LED 형광등안에 2개의 30와트 짜리 LED 모듈이 들어가 있는데..
이중 1개의 모듈이 고장난 것입니다.

우선 작업을 위해서  감전 사고를 방지하기 위해서
집안에 있는 두꺼비 집을 열고 전등 부분을 내립니다.

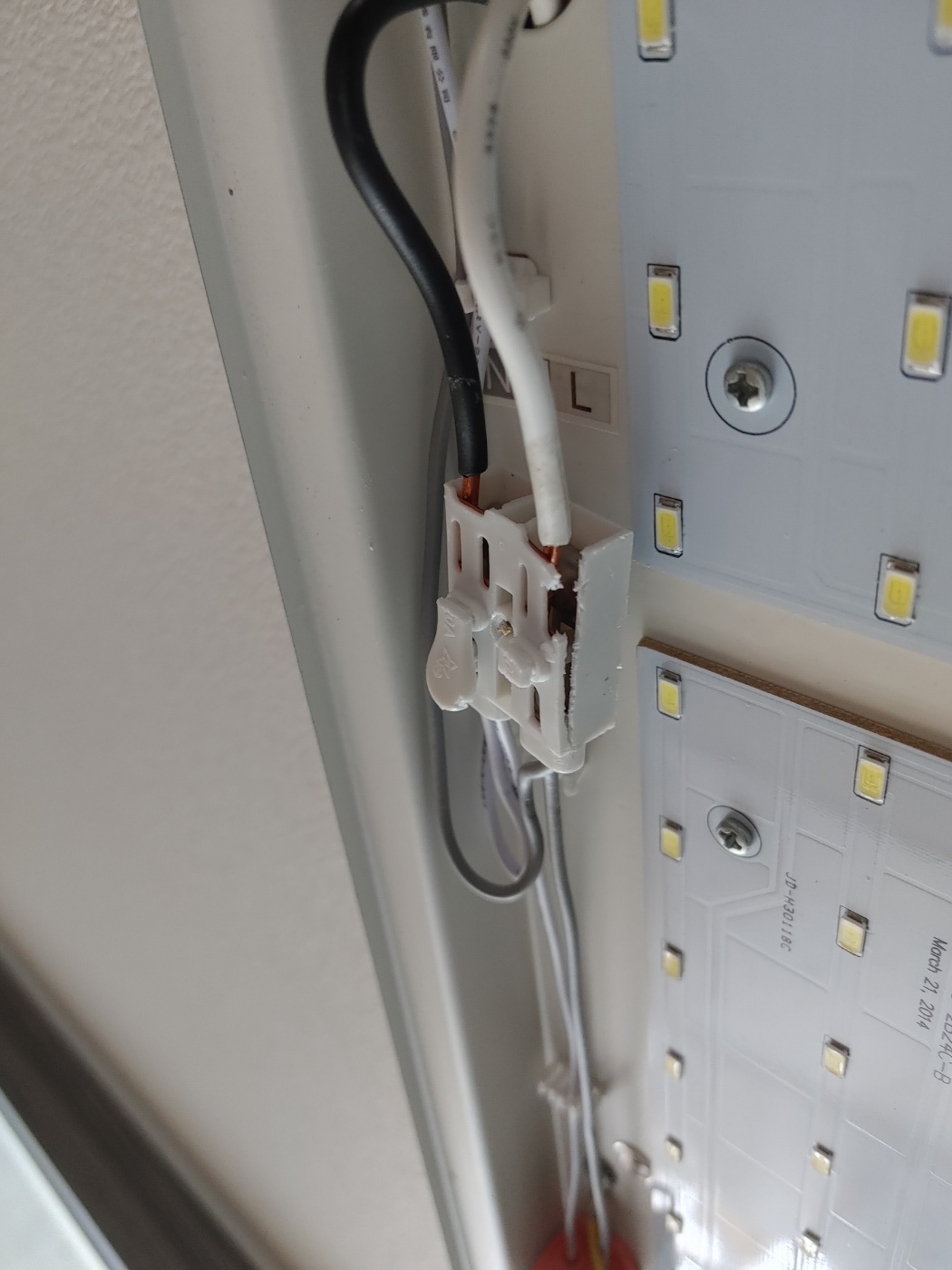

LED 등을 열어보니깐, 형광등 전원부분의 플라스틱 연결 부분이 삭았습니다.

주방등 커버를 열었더니,
LED 모듈 안정기와 전원 연결하는 부분이 플라스틱 잭  부분이 삭아서 분리가 되어 있습니다.
한 LED등으로 바꾼지 5년 정도 밖에 되지 않은거 같은데..
저런 부분이 삭아서 저렇게 분리가 되는것을 또 첨 봅니다.

역시 MADE IN CHINA 제품은 뭔가 클라스가 다릅니다 ;;

여튼 저분이 삭아서 전원부가 연결이 되지 않아서 LED 등이 들어 오지 않는건가 하고,
새로 구매한 30와트 LED모듈 박스안에 전원 연결 잭이 있어서 그걸로 우선 연결을 해봤습니다.

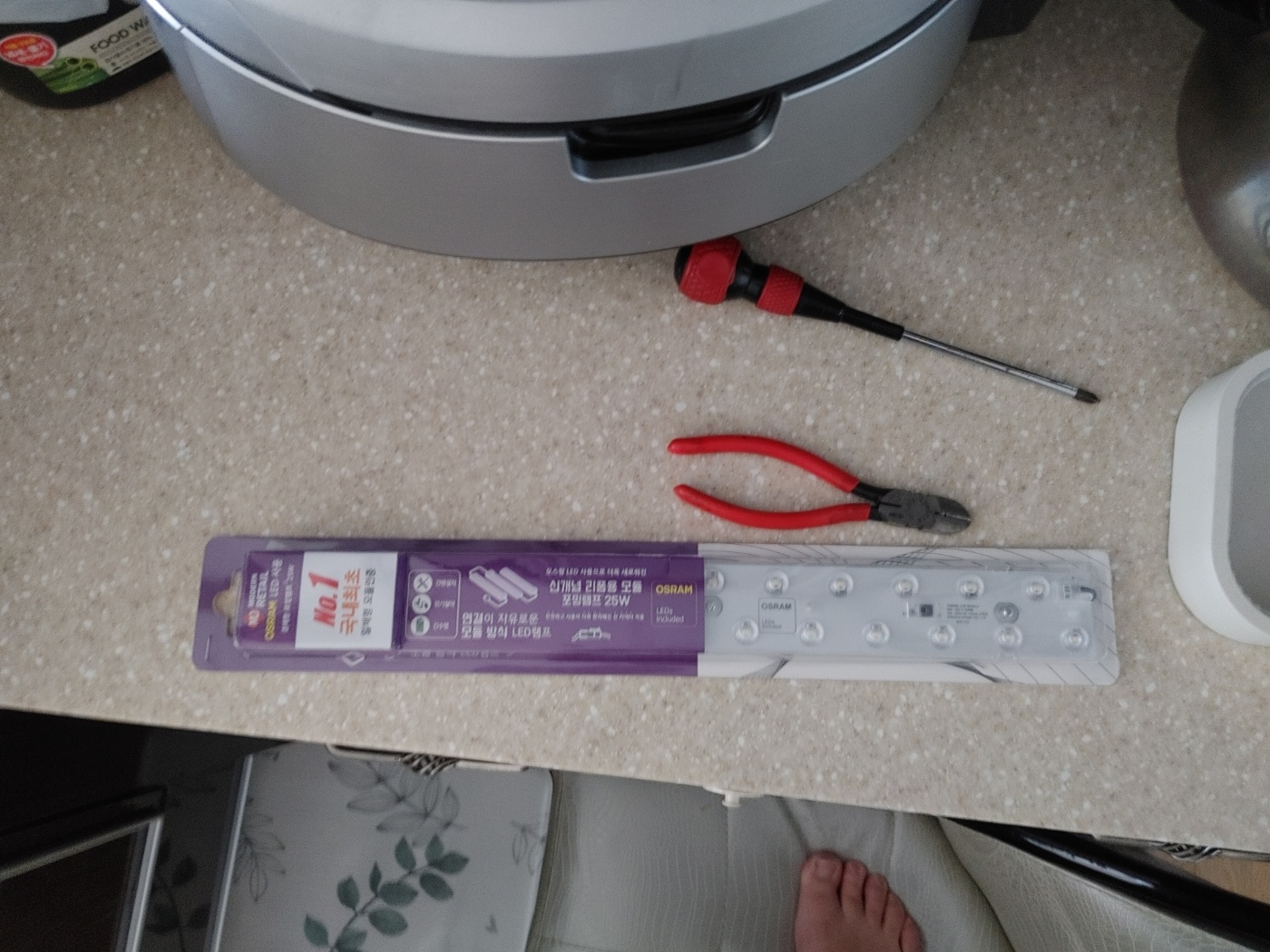

새로 구매한 안정기 내장형 led 모듈 램프

전등에 피스로 박는 방식이 아닌, 자석으로 붙이는 방식이라서

다른 led 모듈램프보다 설치하기가 더 쉽습니다.

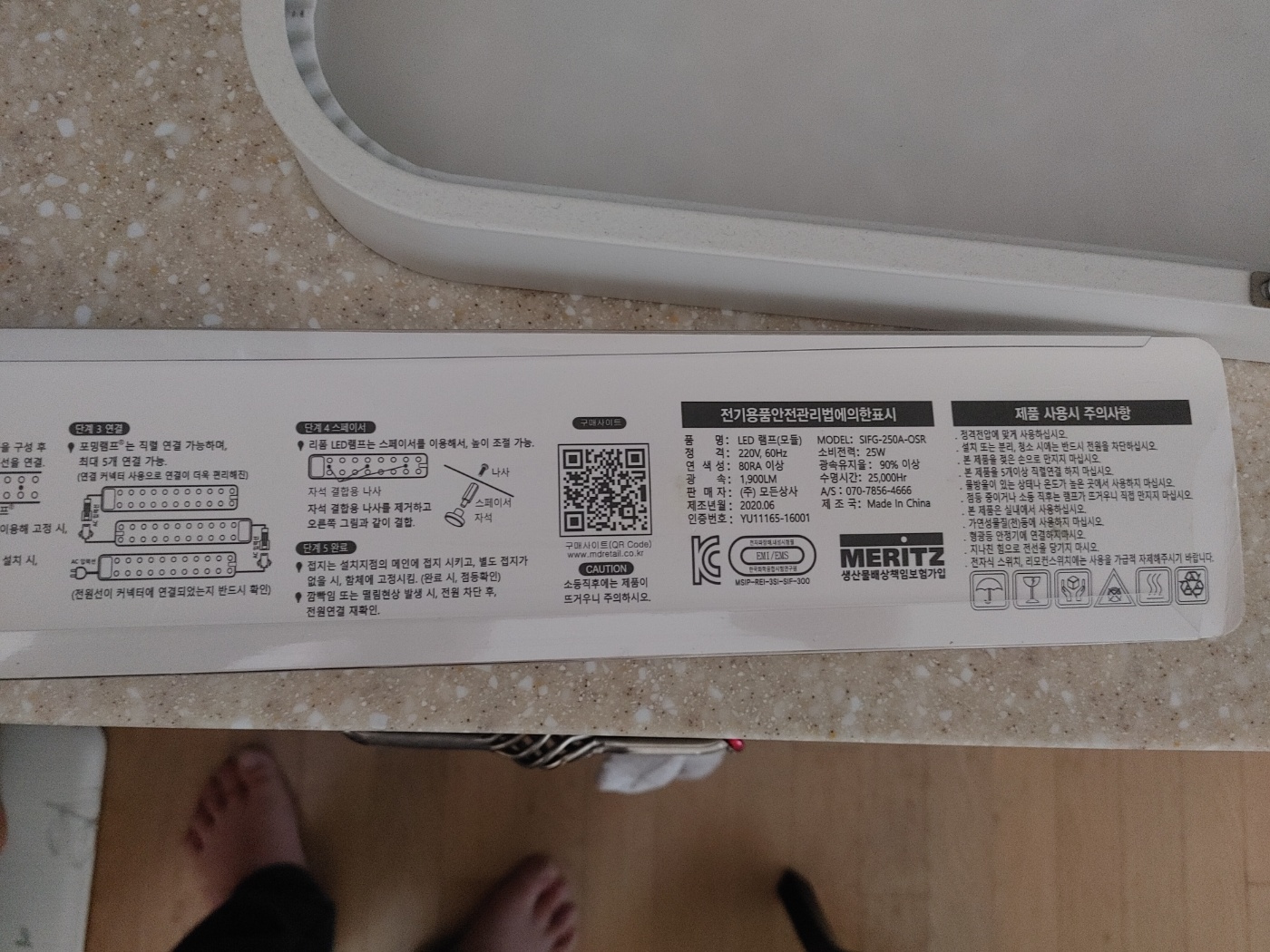

새로 구매한 안정기 내장형 led 모듈 램프설명

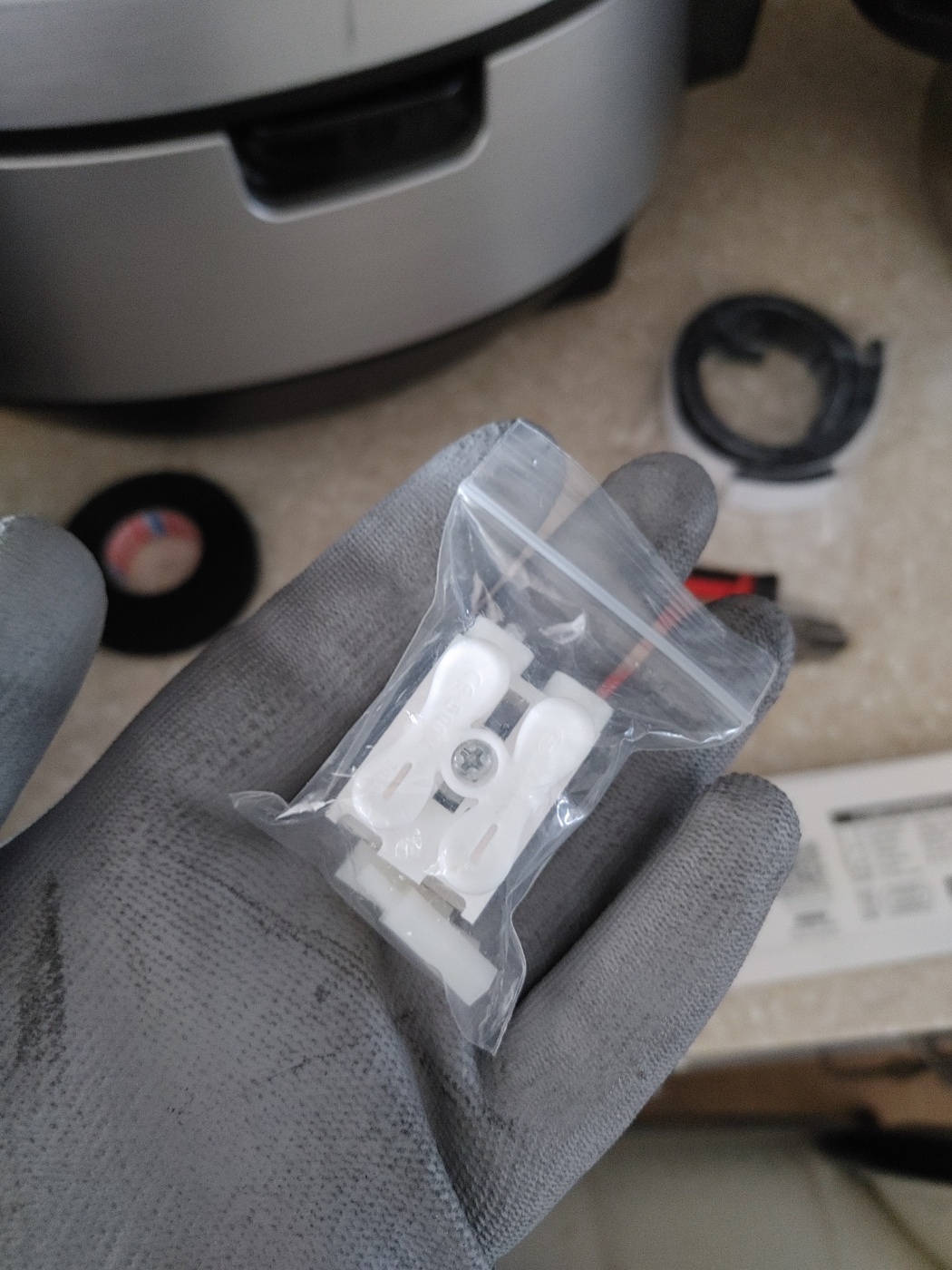

새로 구매한 안정기 내장형 led 모듈 램프에 같이 동봉된 전원 연결잭

하지만, 똑같이 들어오지 않습니다.
새로운 플라스틱 연결 잭을 이용해서 천장에서 내려오는 선을 다 연결해 봤지만,

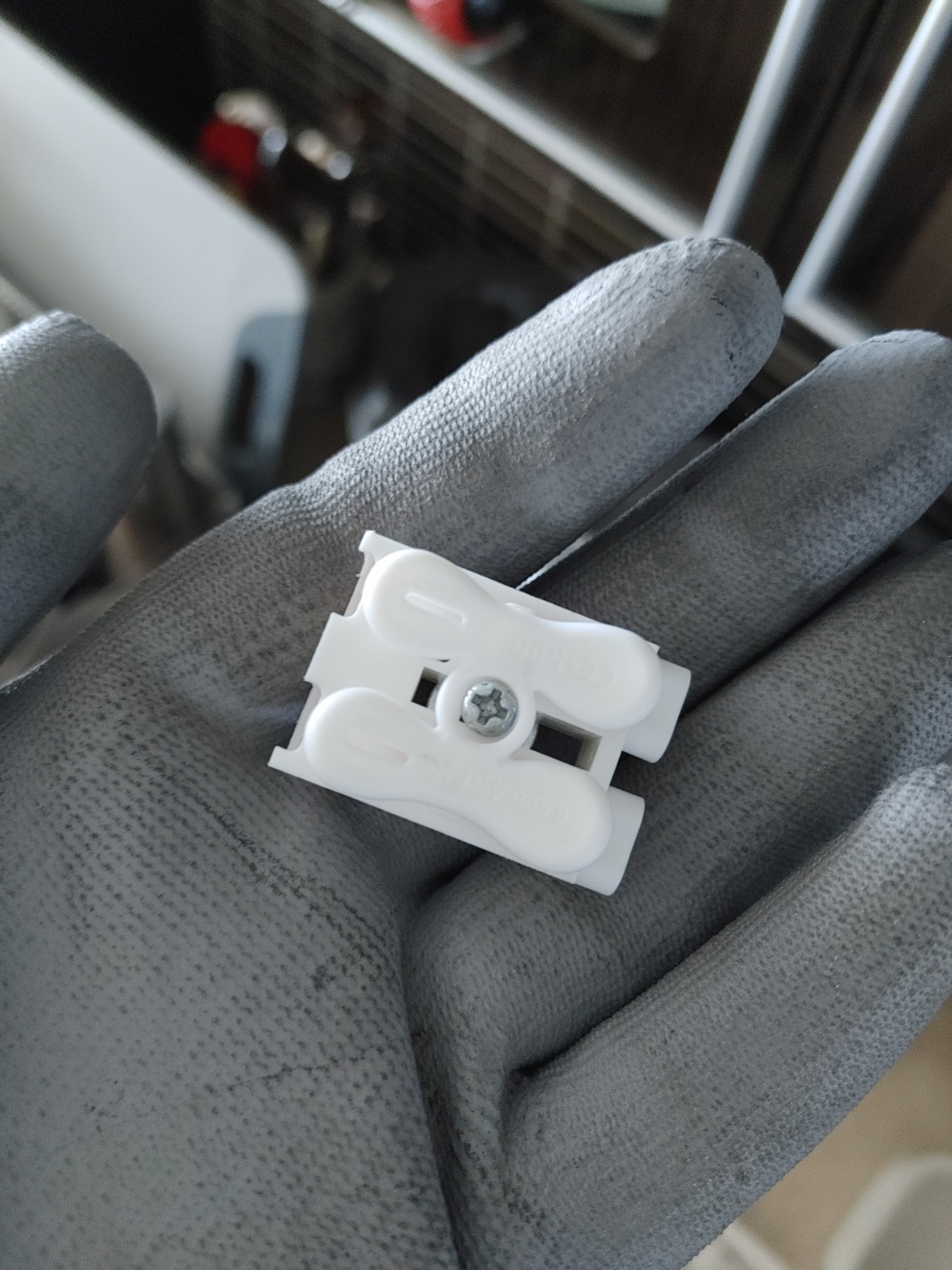

천잔에서 내려온 전선과 led 모듈 램프선과 연결시켜주는 플라스틱 브릿지 잭

역시나 불이 켜지지 않습니다.
이런 경우엔 LED 모듈이 사망한것으로 봐야하기 때문에..
LED모듈을 새걸로 교체를 해줘야합니다.

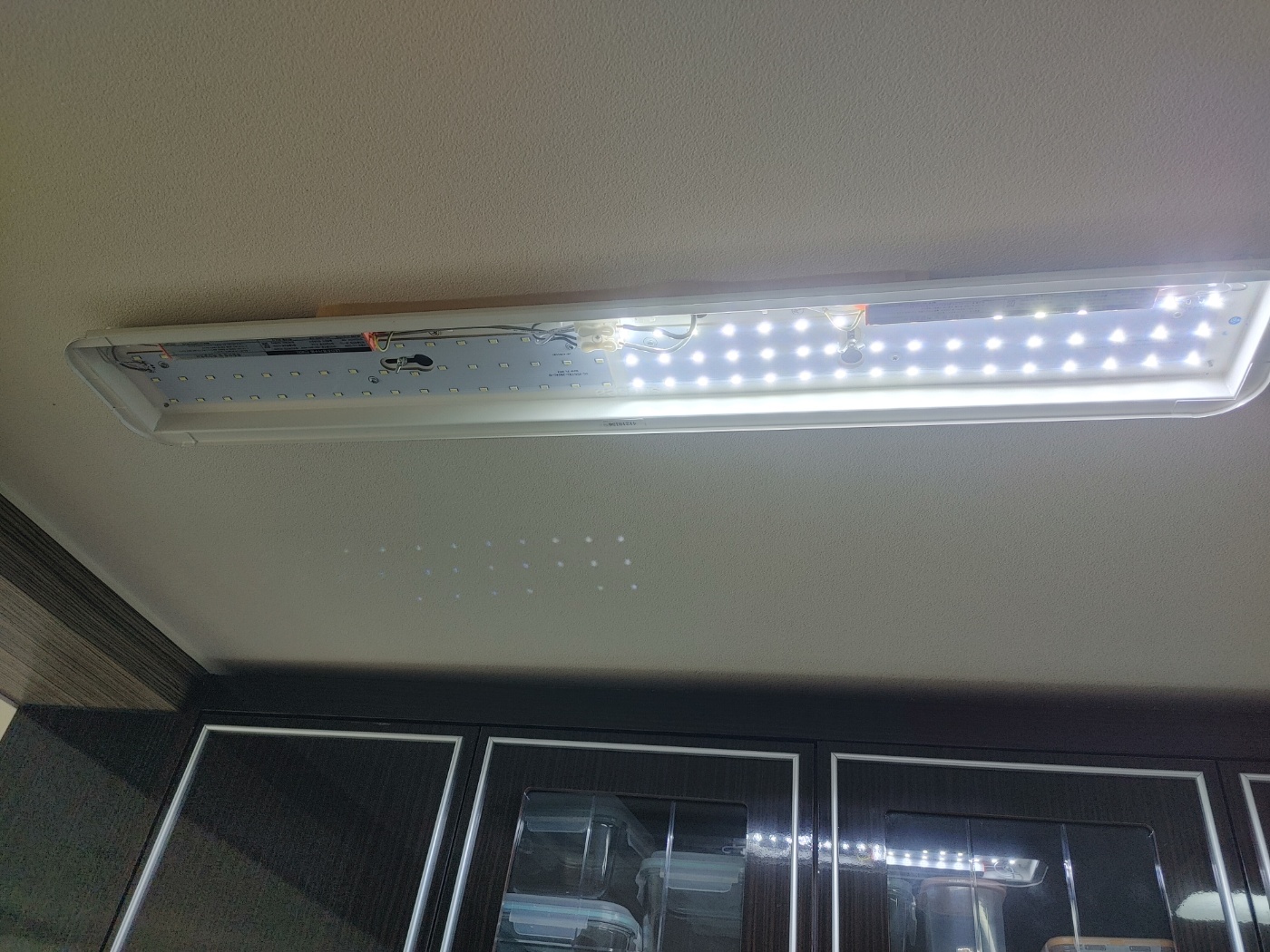

전선 브릿지 잭을 바꿔봐도 역시나 왼쪽 led 모듈의 불이 들어오지 않음 ㅜ.ㅜ;

기존에 전원 선이 어떻게 분리가 되어있는지 사진을 한번 찍어보시고 LED 모듈 교체 작업을 하시는 게 좋습니다.

선을 보면,
LED 모듈에서 나오는 회색선은 천장에서 내려오는 하얀색선이랑 연결을 하고,
LED 모듈에서 나오는 하얀선은 천장에서 내려오는 까만색선이랑 연결을 하면 됩니다.

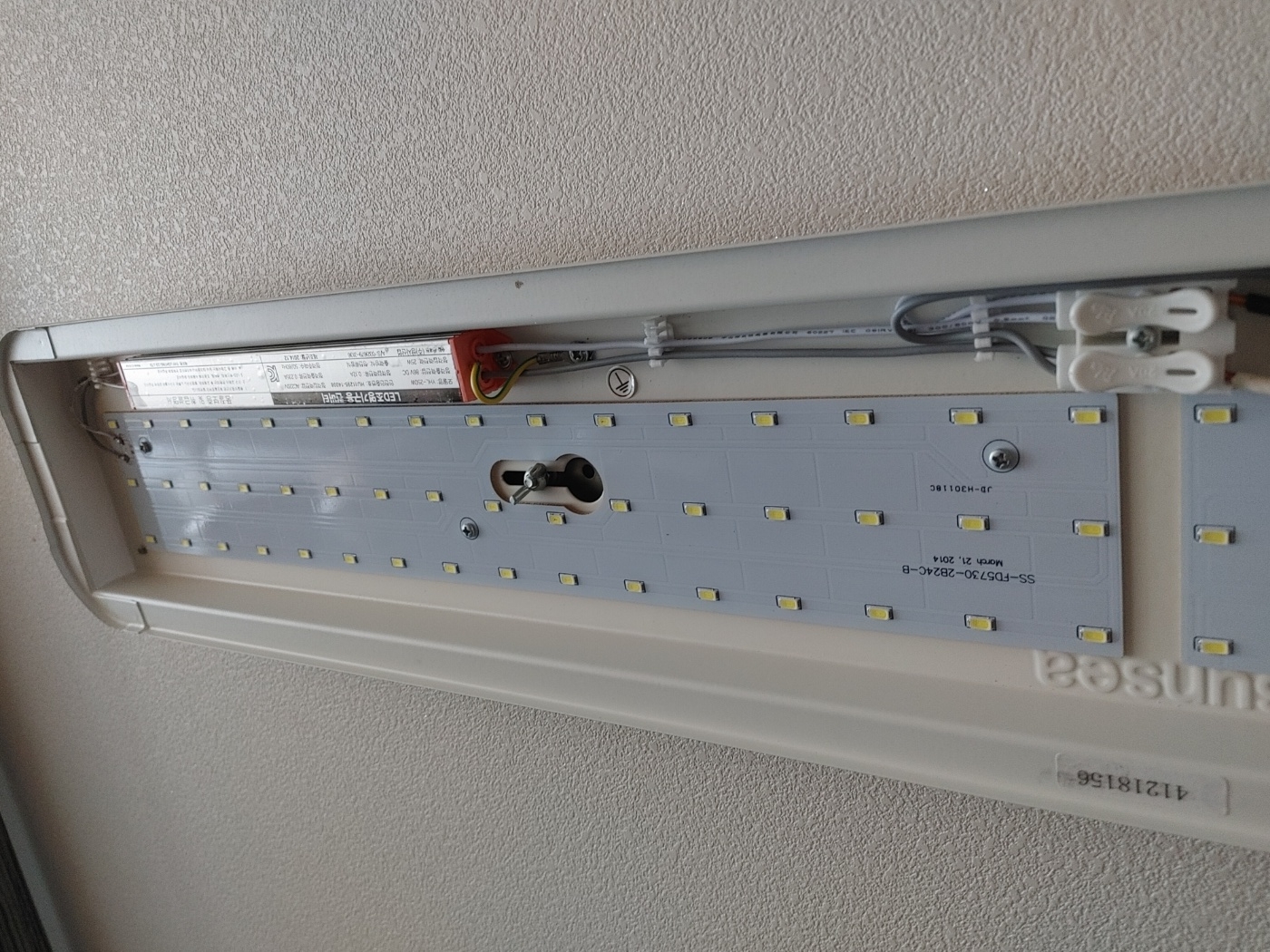

고장난 led 모듈 램프

그리고 LED 모듈에 달려 있는 접지 선을 LED 전등 바디에 연결을 해줍니다.

잊지말고 전선을 빼기전, 어떻게 연결되었는지 사진을 찍어 놓으세요!

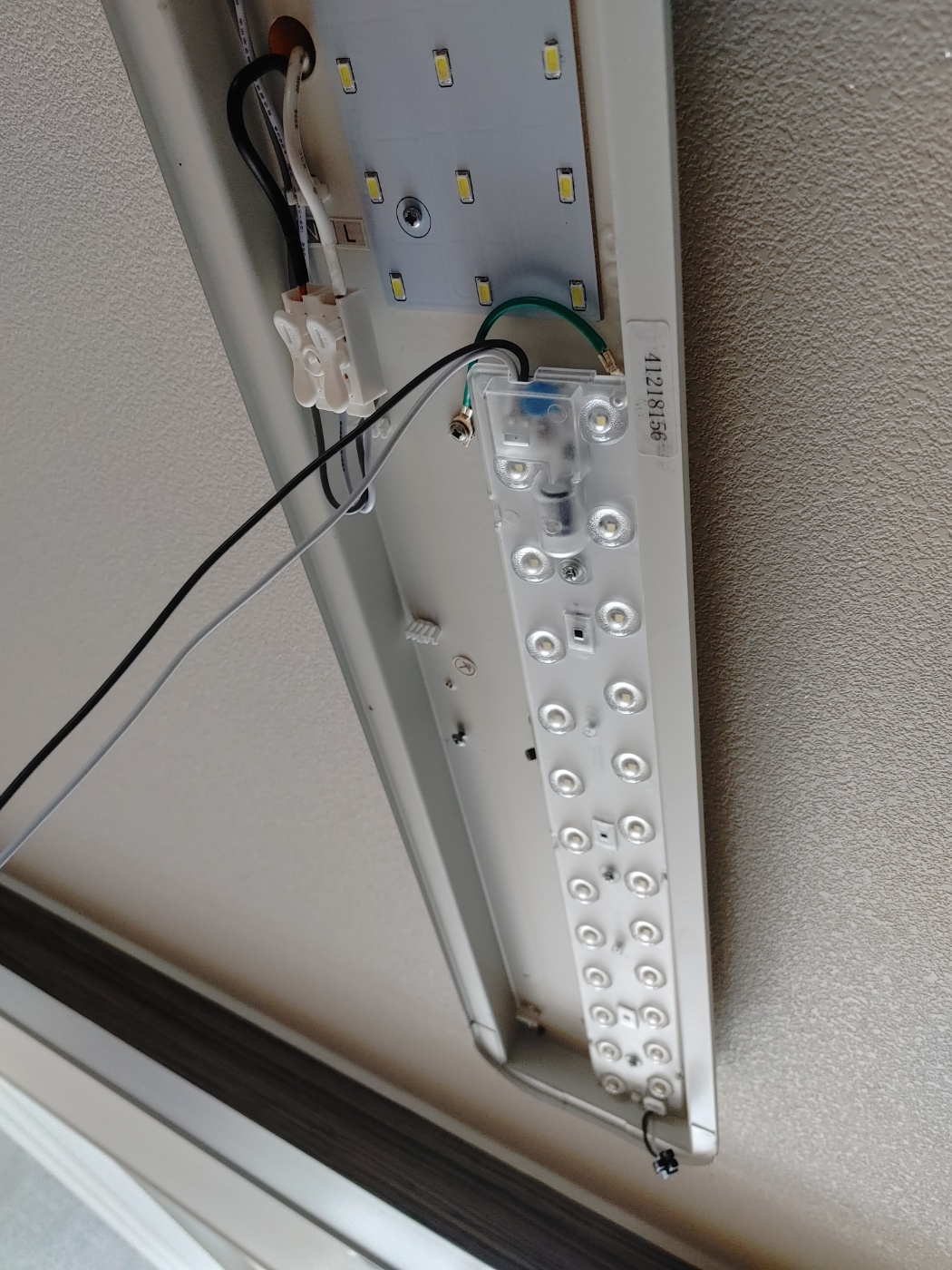

새로 연결하는 안정기 내장형 led 모듈램프 30와트 제품



이렇게 연결을 해놓으니,
불이 정상적으로 잘들어옵니다.

LED 모듈은 안정기와 일체형으로 된 제품으로 구매하는것이 편합니다.
그래야 천장의 선과 바로 연결이 가능하기 때문이죠.

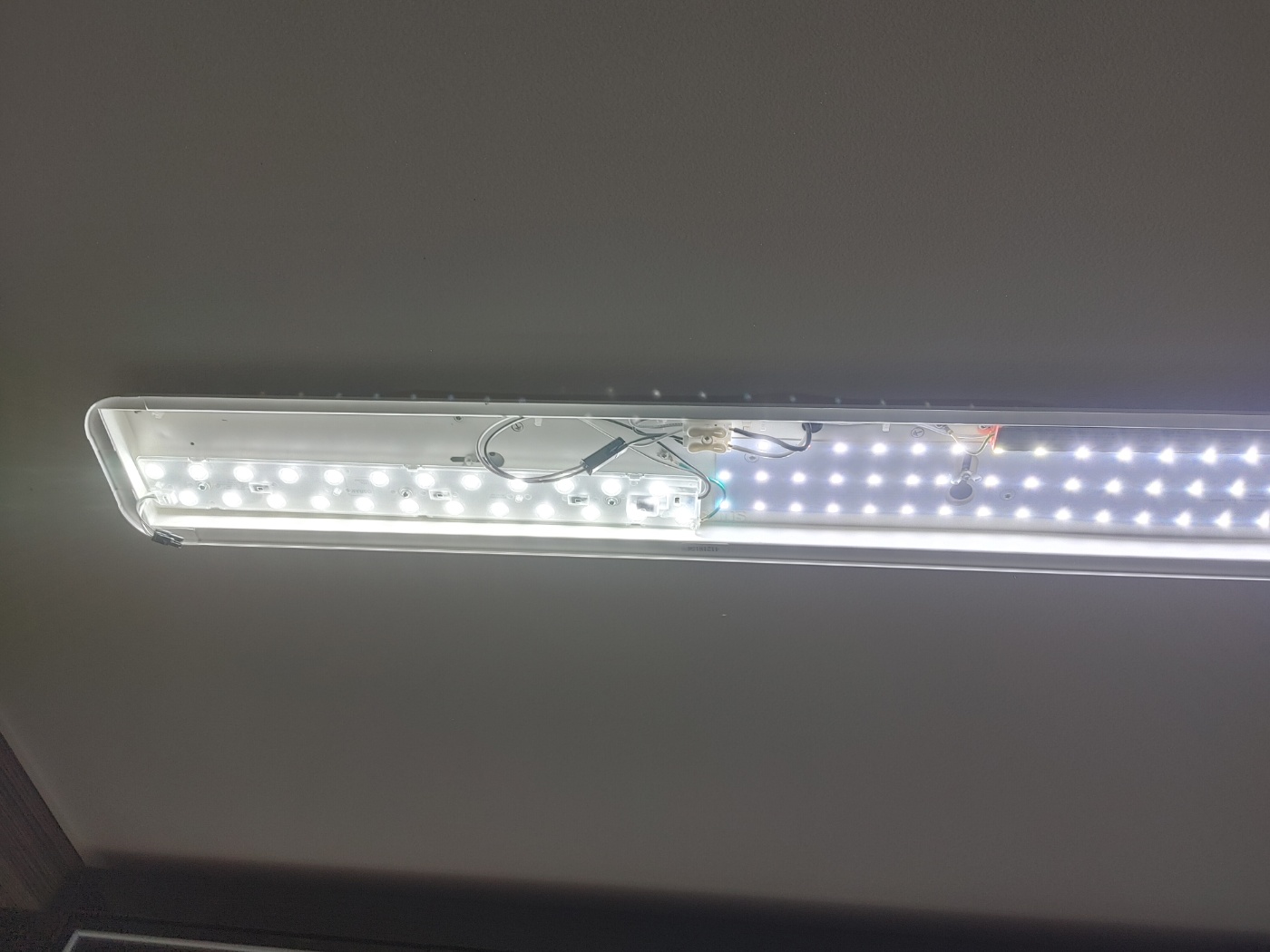

새로 연결하는 안정기 내장형 led 모듈램프 30와트 제품 연결을 해보니 아주 잘 켜짐

모듈램프의 왼쪽 소켓은 2개를 연결 할때, 사용하는 소켓인데.. 1개만 연결해서 사용하는 것이면,

필요없는 소켓입니다.

아 그리고 LED 전등 케이스를 벗기는 방법은
등의 윗면을 보면 쇠로 되어 있는 걸쇠가 총 4개 정도 있을 겁니다.
손으로 밀으면 전등 케이스가 떨어지니 살살 밀어 주시면 분리하기 쉽습니다.

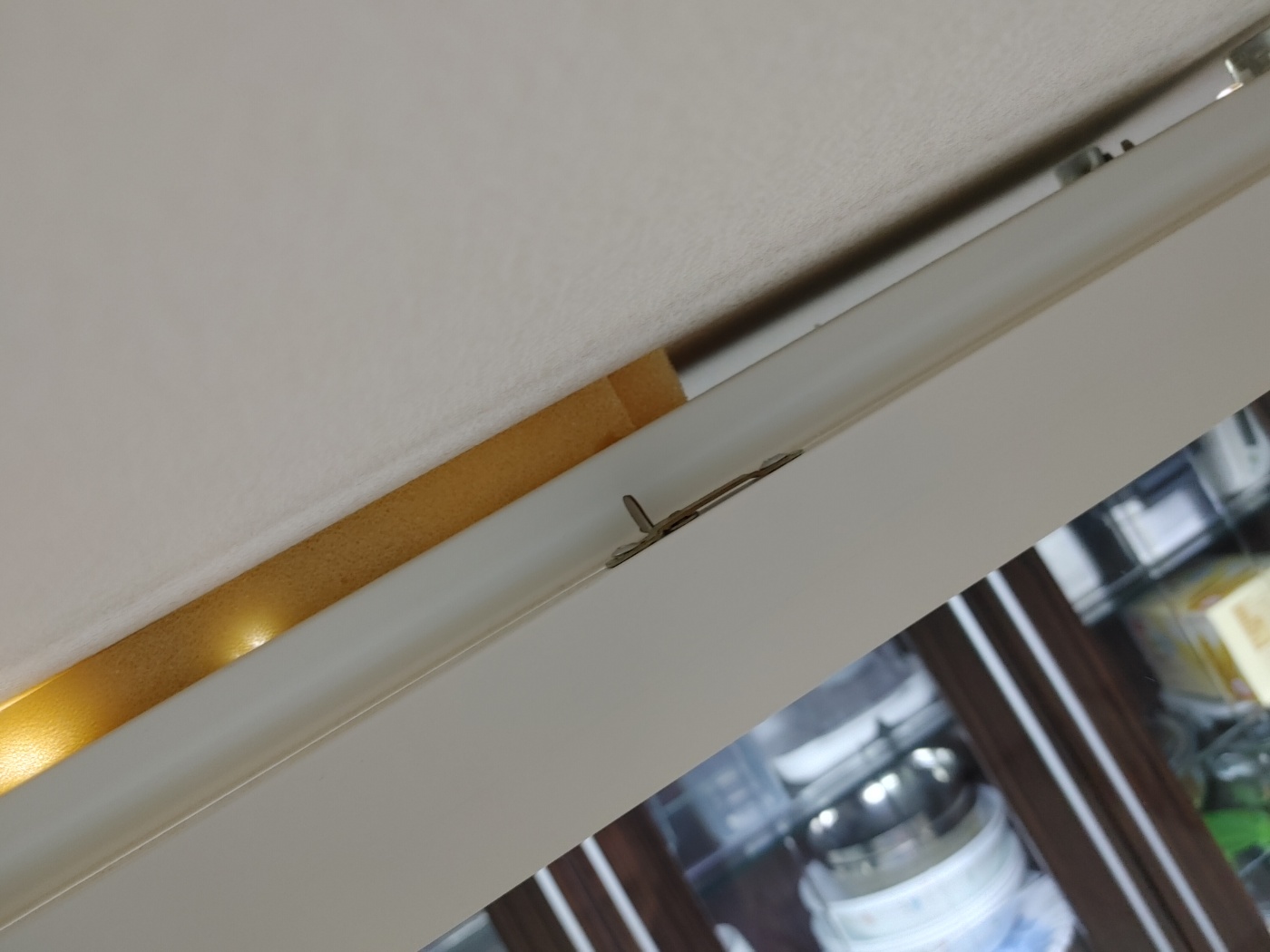

주방등 형광등 케이스 빼는방법

LED 모듈 교체를 하고 전등을 켜봤습니다.
아주 잘됩니다.

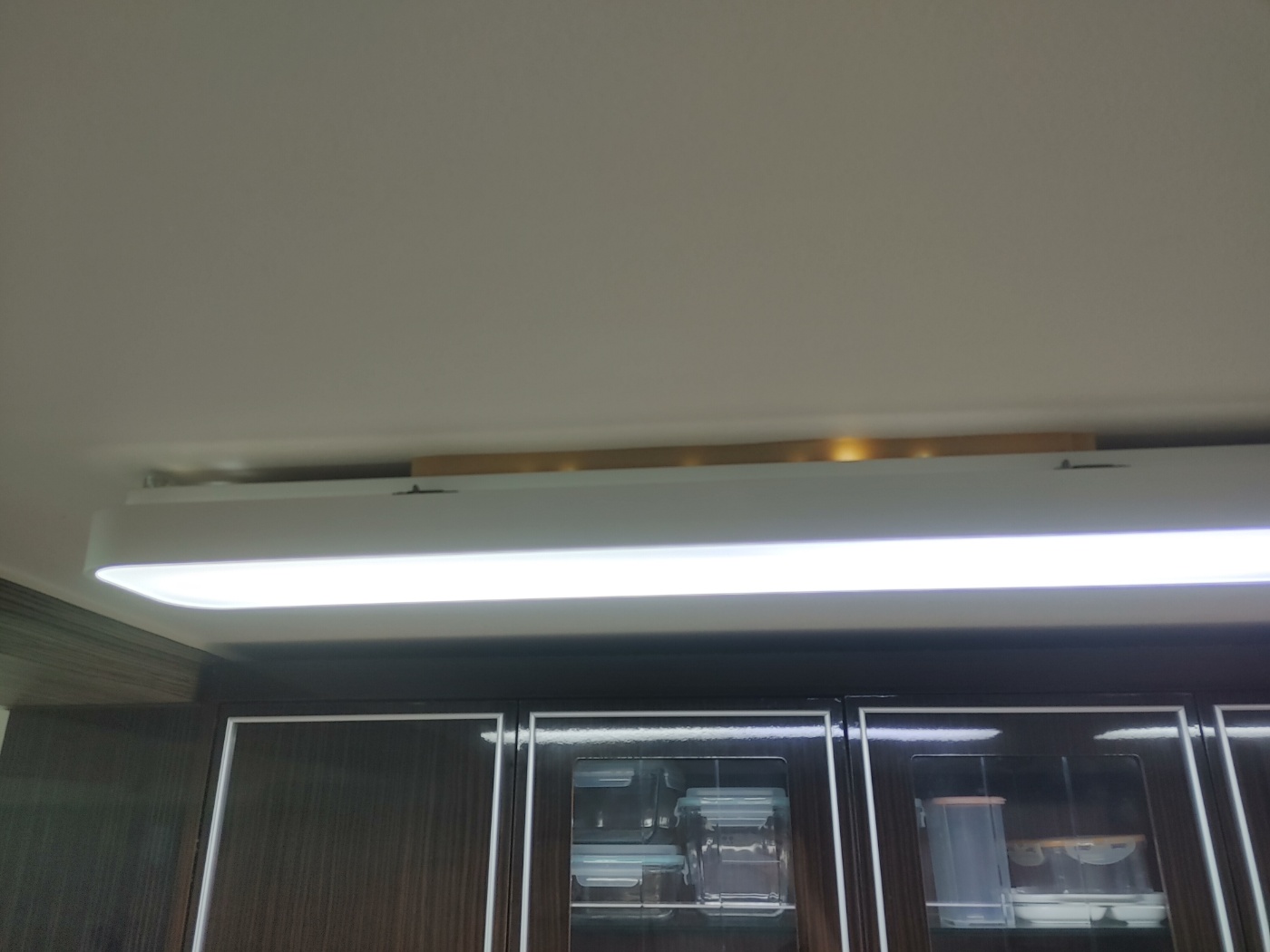

led 모듈 교체 완료!

생각보다 LED 전등의 LED 모듈 교체가 쉽습니다.
가격도 30와트 1만원이면 구매가 가능합니다.

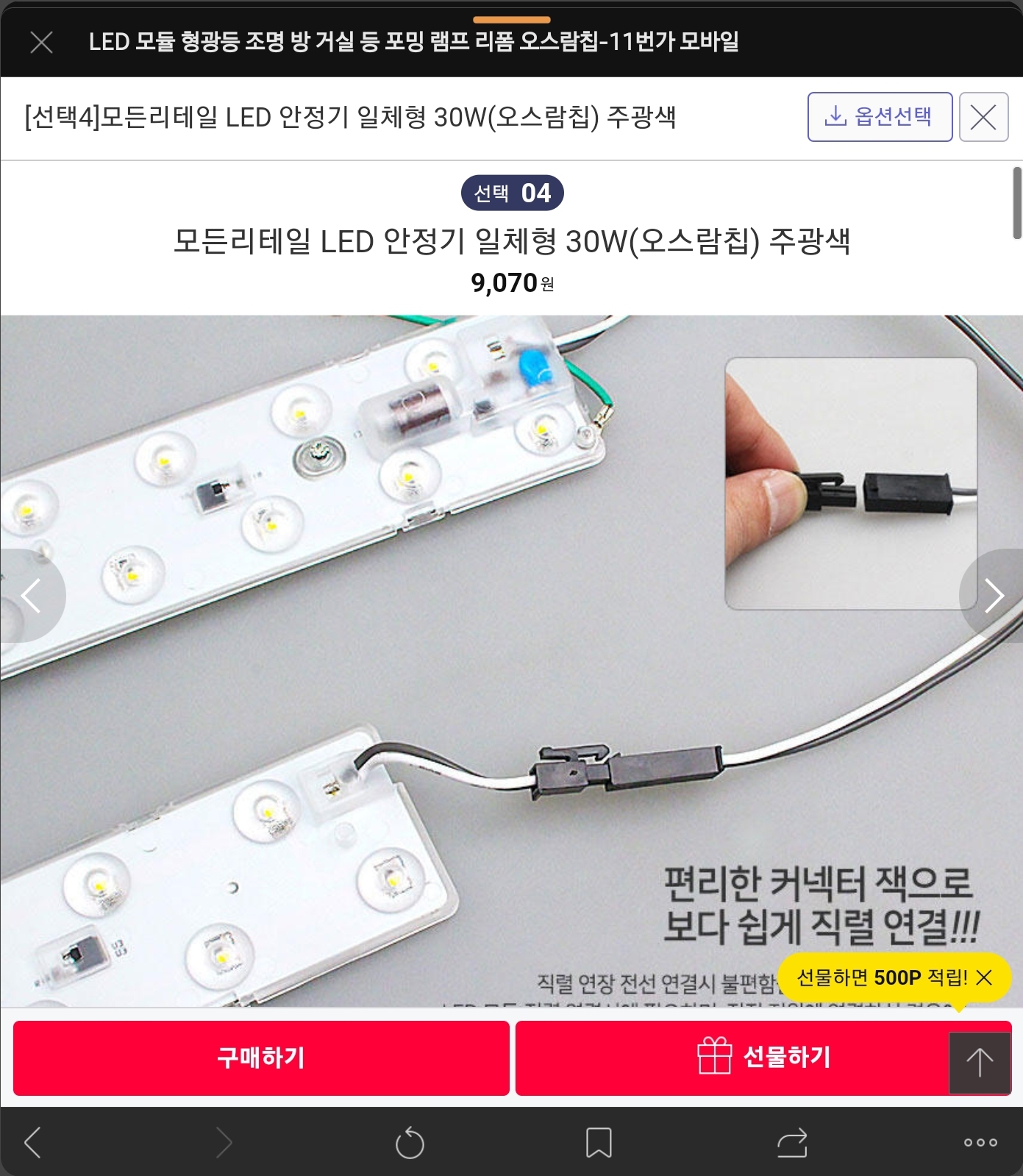

11번가에서 판매하는 30와트 LED 모듈 램프 가격은 1만원 정도함! 사진 클릭하면 해당 사이트 방문가능!

2개를 사게 되면,
두개 모듈을 여결하는 잭도 달려 있어서, 편하게 한꺼 번에 LED 모듈 램프를 교체 할수 있습니다.

생각보다 LED 모듈 교체하는 방법이 쉬우니,
전등을 통째로 바꾸지 마시고 이렇게 부품만 사서 교체 해 보시길 바랍니다.


제가 구매한 LED 모듈 램프 30와트 1개당 1만원 정도함.
http://m.11st.co.kr/products/m/1834110212?vkey=RLHIS0HZX24SKUXZ3933LKVUU4XMJ4&utm_term=&utm_campaign=%B4%D9%C0%BDpc_%B0%A1%B0%DD%BA%F1%B1%B3%B1%E2%BA%BB&utm_source=%B4%D9%C0%BD_PC_PCS&utm_medium=%B0%A1%B0%DD%BA%F1%B1%B3

[11번가]

LED 모듈 교체 방법

1. 두꺼비집에서 전등 스위치를 내린다.

2. 전등 케이스를 연다.

3. 전등 배선이 어떻게 연결되었는지 사진을 찍어놓는다.

4. 기존 LED 모듈을 고정하는 볼트를 풀어서 모듈을 떼어낸다.

*안정기가 따로 달려 있다면, 안정기도 같이 전부다 제거 한다.

5. 새로운 LED 모듈을 연결한다.

*접지 부분은 전등 바디(철 부분)에 연결하면 됩니다.

6. 두꺼비집에서 전등 스위치를 올리고, 전등 스위치를 올려서 제대로 불이 들어오는지 확인하면 끝.

생각보당 쉽게 LED전등을 고칠수 있으니
한번 해보시길

자동차 다이 블랙박스 달수 있는 사람이면, 충분히 할수 있는 수준의 LED 모듈 교체입니다.

이상으로 LED 전등 고장으로 LED 모듈 램프 교체 방법 포스팅을 마칩니다.

끝.
